ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

БЛОК УПРАВЛЕНИЯ

DOWNDRAFT

Инструкции безопасности:



Прежде чем производить какие-либо действия отключить кабель питания (230 Вольт)



Прежде чем подключить кабель питания (230 Вольт), убедиться, что все устройства
подсоединены



Все электрические соединения должны проводиться квалифицированным персоналом



В случае прямого подключения к сети, необходимо предусмотреть устройство, обеспечивающее отключение от
сети с расстоянием открытия контактов, обеспечивающим полное разъединение в случае перенапряжения
категории III  в соответствии с правилами установки.



Вилка или однополюсный переключатель должны быть доступны при установленном оборудовании



Если провод питания поврежден, он должен быть заменен специальным проводом или комплектом, запросив
их у производителя или в авторизированном пункте технического обслуживания. Тип используемого провода
должен быть H05VV-F с минимальным сечением 3 x 0,75mm².

Внимание:

Произвести все подключения к  приборной коробке прежде, чем присоединиться к питанию 230V.

Несоблюдение данной процедуры может привести к серьезным повреждениям электронной системы.

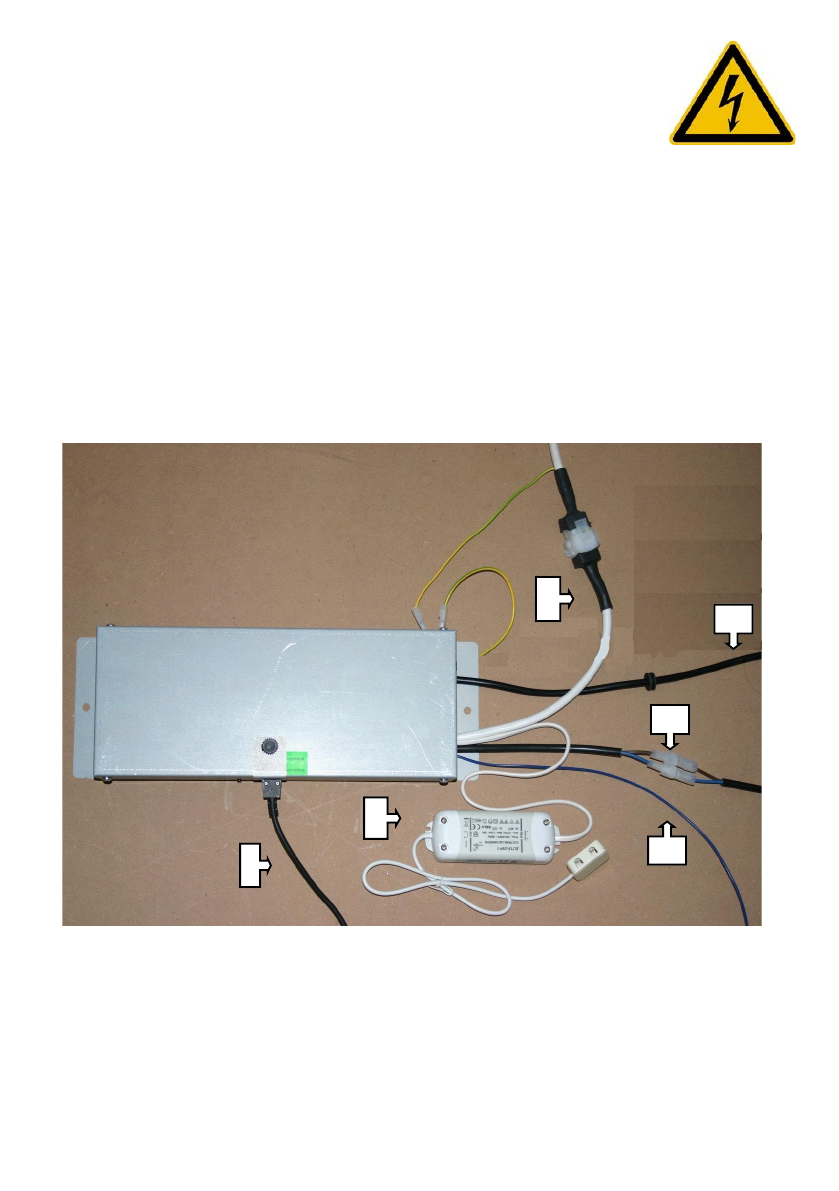

При соединениях между вытяжкой и приборной коробкой принимать во внимание следующую схему:

1)  Разъем дистанционного двигателя

2)  Провод питания 230

V

3)  Провод с разъемом типа

«

фастон

»

 для микропереключателя вытяжки

4)  Провод антенны дистанционного управления (должен находиться вдали от металлических и / или электрических

частей)

5)  Провод привода вытяжки

6)  Провод подсветки

После соединения зажима привода (5), закрыть вход в коробку специально предназначенной крышкой.

4

5

6

9

3

2
