РУС

4

ФИЛЬТРУЮЩАЯ ВЕРСИЯ:

Оставить  свободным  входное  отверстие  двигателя.

Установить  фильтры  на  активированном  угле,  как

показано на стр. 8.

Если  вытяжка  не  оснащена  фильтром  на  активированном

угле,  необходимо  приобрести  его  отдельно  в  ближайшем

авторизованном центре «Smeg».

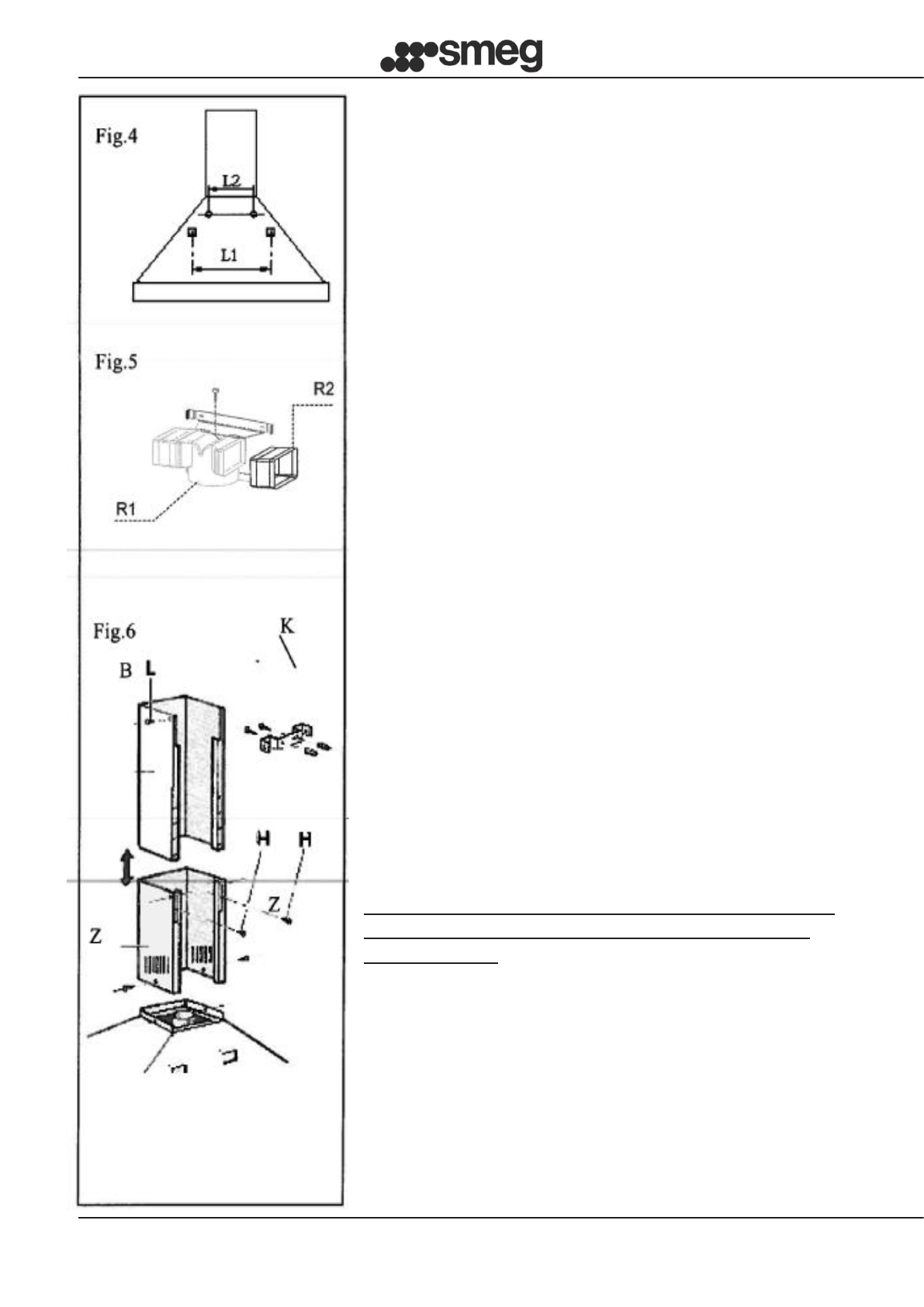

Для  некоторых  моделей  серийно  предусмотрен

набор  переходников  (рис.5)  для  крепления  на  стену

посредством  клиновых  анкеров  на  подходящей  высоте

для  направления  потока  воздуха  в  соответствии  с

отверстиями  вентиляционной  трубы.  Вставить  сбоку

удлинители  R2  на  переходник  R1.  Подсоединить

переходник R1 к выходу из корпуса вытяжки при помощи

трубы диаметром D.150 мм.

•  МОНТАЖ ДЫМОХОДОВ (рис. 6):

Расположить  кронштейн  дымохода  (K)  в  желаемой

крайней верхней точке.

Разметить  два  отверстия  на  стене  для  крепления

кронштейна.  Просверлить  отверстия  и  закрепить

кронштейн клиновыми анкерами из комплекта.

Аккуратно  расположить  набор  вентиляционных  труб  над

вытяжкой.  Закрепить  нижнюю  вентиляционную  трубу

винтами  Z  к  вытяжке.  Внимательно  протянуть  верхнюю

вентиляционную трубу до верхнего придела.

Закрепить с помощью винтов L верхнюю вентиляционную

трубу к кронштейну вентиляционной трубы K.

•  ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Рекомендуется, чтобы операции по электрическому

подключению выполнялись квалифицированным

установщиком.

В  случае  прямого  электрического  подключения  к  сети,

между  устройством  и  сетью  необходимо  предусмотреть

двухполюсный выключатель с минимальным расстоянием

между  контактами  3  мм,  рассчитанный  на  нужную

нагрузку и отвечающий действующим стандартам.
