РУС

3

ИНСТРУКЦИИ ПО УСТАНОВКЕ:

Вытяжка поставляется со всеми комплектующими, необходимыми

для  установки.

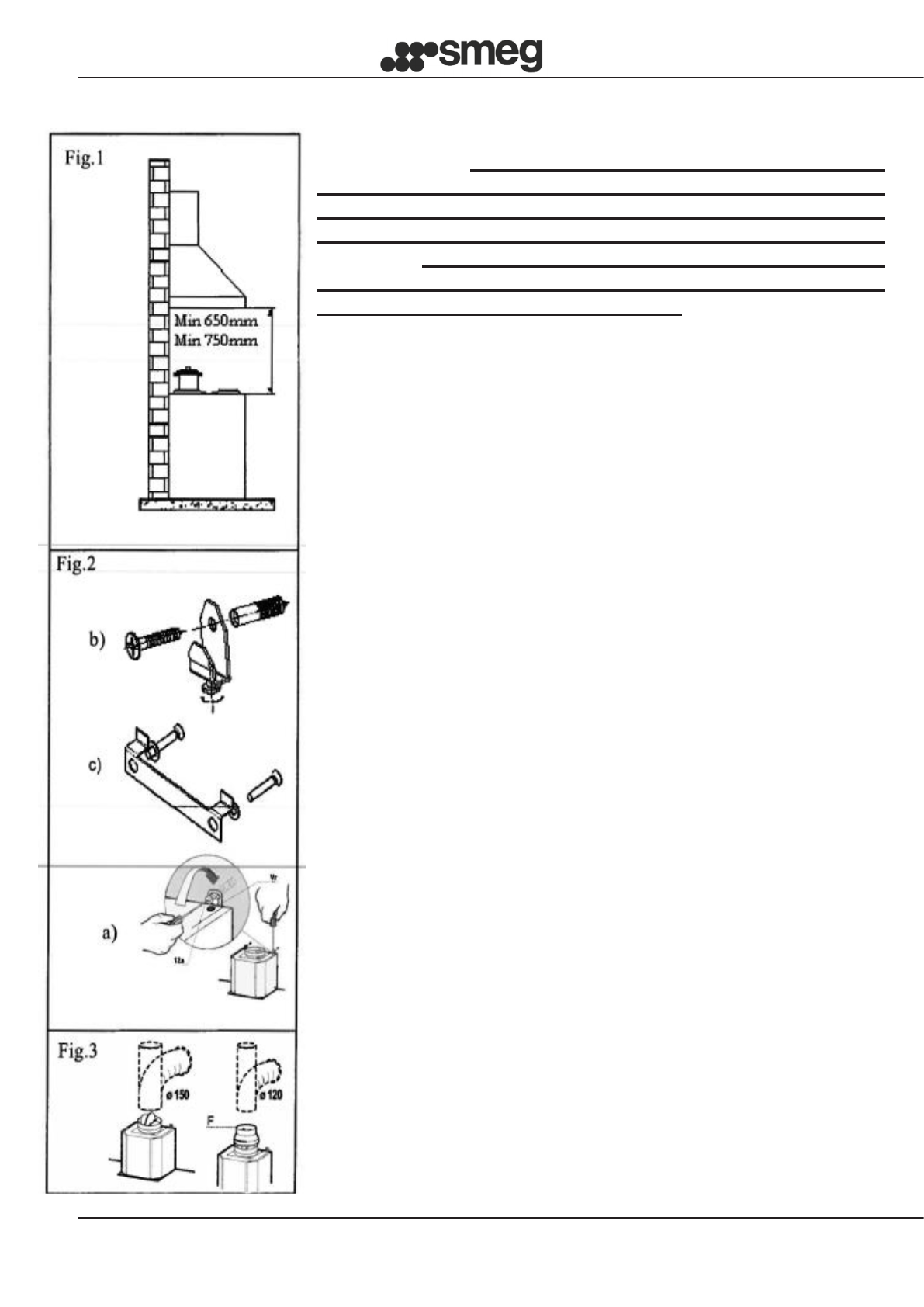

Минимальное  расстояние  между  нижней

поверхностью  вытяжки  и  варочной  поверхностью  должно

составлять  минимум  750  мм  для  газовых  варочных

поверхностей,  и  650  мм  для  электрических  поверхностей

(Рис.  1  ).

Если  входное  отверстие  двигателя  оснащено

невозвратным  клапаном  дыма,  убедитесь,  что  он  может

свободно открываться и закрываться.

Для  простоты  установки  рекомендуется  следовать

операциям, которые изложены ниже:

1)  Отцентрировать вытяжку относительно варочной поверхности.

2)  В  зависимости  от  модели  вытяжки  предусмотрены

разные  способы  установки.  Определить  собственную

систему крепления из следующих (Рис.2):

a)   2 выравнивающих крюка с креплением на клиновые

анкеры в комплекте

b)  Выравнивающий  задний  кронштейн  с  креплением

на клиновые анкеры в комплекте

с)   Выравнивающие крепления на коробке двигателя

с креплением на клиновые анкеры в комплекте

d)  Для  моделей  островного  типа,  см.  специальное

приложение по установке.

Примечание. Системы крепления a) и b) размещаются

сзади вытяжки в отверстиях L1 (Рис. 4 ).

3)  Снять  антижировые  фильтры,  приставить  вытяжку  к  стене  и

разметить положение отверстий под соответствующее крепление.

4)  Снять  вытяжку  со  стены  и  просверлить  2    ранее

отмеченных отверстия

5)  Установить систему крепления на стену, затягивая клиновый анкер

6)  Наметить на стене места отверстий L2 для надежного

крепления анкеров в отверстиях. (анкеры в комплекте)

7)  Повесить вытяжку на систему крепления (рис. 2) и выполнить

выравнивание при помощи регулировочного винта (рис. 2).

8)  Надежно  закрепить  вытяжку,  затягивая  до  конца  оба

расширяющихся винта L2

СИСТЕМЫ ПОДКЛЮЧЕНИЯ ВОЗДУХА:

ВСАСЫВАЮЩАЯ версия:

 Подсоединить к выходу входного

отверстия двигателя выпускной канал дымов с внутренним

диаметром D.150 мм. В том случае, если выпускной канал

имеет диаметр D.120 мм, следует использовать специальный

редукционный  фланец  (F)  из  комплекта.  Выпускной  канал

должен иметь D. не меньше чем 120 мм.

Внимание,  если  вытяжка  оснащена  фильтром  на

активированном угле, его следует снять (см. стр. 8)
