INSTRUCTIONS:                                  (EN)

The  hood  must  be  customised  by  the  customer
with two wooden/similar frames

-

(A) Flue Frame

-

(B) Bottom frame


The  design  of  the  frames  can  be  defined  by  the

customer  and  respecting  the  measurements
provided  to  correctly  secure  the  frame  to  the
hood

.

ATTENTION:

If the hood is installed between suspended units
90  cm  away,  also  respect  the  external

measurement suggested for the bottom frame.


Secure  the  frames  to  the  hood  using  Ф3.5x8
wooden screws through the specific holes (X)

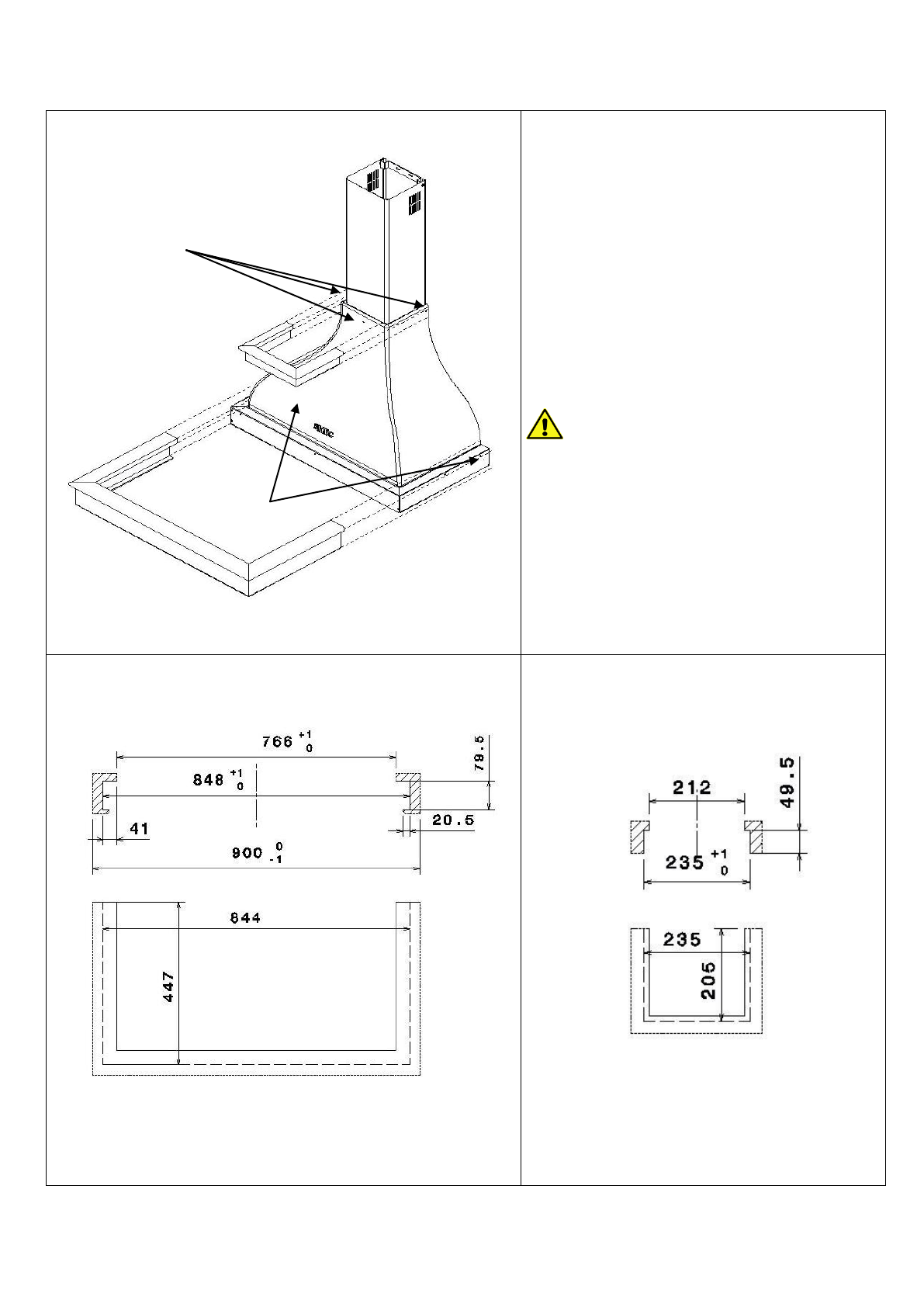

BOTTOM FRAME MEASUREMENTS (B)

FLUE FRAME MEASUREMENTS (A)

(B) Bottom Frame

(X)

(X)

(90 cm hood)

(A) Flue Frame
