ИНСТРУКЦИИ ПО УСТАНОВКЕ:

Вытяжка поставляется со всеми аксессуарами

,

необходимыми

при установке

.

Рис

. 1

Тип

 1

Рис

. 2

Тип

 2

Рис

. 3

a)

b)

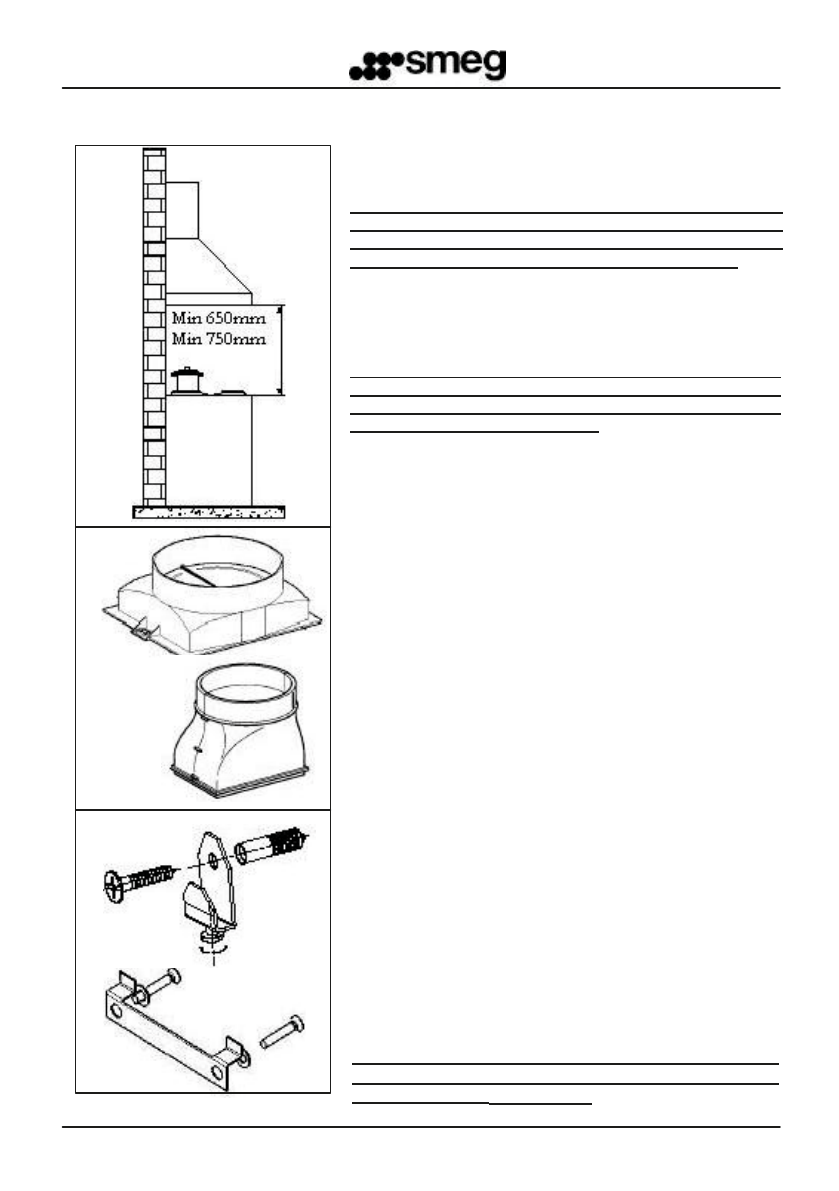

Минимальное

расстояние

между

нижней

поверхностью  вытяжки  и  варочной  панелью

должно  составлять,  по  крайней  мере,  650  мм  для

газовых  плит  и  750  мм  –

для  электрических

  (рис.

1).  Вытяжка  поставляется  с  приемным  клапаном

двигателя  (рис  2).  Если  клапан  не  смонтирован

изготовителем,  обеспечить  его  монтаж;  с  помощью

двух  винтов,  входящих  в  комплект  (для  типа  1)  или

посредством нажатия (для типа 2).

В  случае  если  вход  в  двигатель  оборудован

невозвратным  клапаном  для  дыма

,

убедиться

,

что

данный

клапан

может

свободно

открываться и закрываться

.

Для

удобства

установки

рекомендуется

выполнить указанные ниже операции

:

a)

Выровнять вытяжку по центру относительно

варочной панели

.

b)

Вытяжка  оснащена  двумя  суппортами

/

крюком

(a)

или  опорной  скобой

  (b)  (

рис

  3)

для

крепления

к  стене  с  помощью

двух

расширительных  клиньев

.

На  задней  части

вытяжки  имеется

два  отверстия

  L1,

в  которые

устанавливаются указанные суппорты

 (

рис

. 4)

c)

Снять

жироулавливающие

фильтры,  установить

вытяжку  на  стене  и  наметить  положение  двух

отверстий для центрирования суппортов/крюка.

d)

Выполнить  2  ранее  намеченных  отверстия,

сняв вытяжку со стены

e)

Закрепить два суппорта/крюк на стене.

f)

Наметить  на  стене  отверстия

L

2,  чтобы

надежно  закрепить  вытяжку.  (рис.  4),

просверлить  и  вставить  клинья  в  отверстия

.

(

клинья входят в комплект поставки

)

g

)      Навесить  вытяжку  на  суппорты/крюк  (рис.  5)  и

выполнить  выравнивание,  воздействуя  на

регулировочный винт (рис. 3).

l)    Надежно закрепить вытяжку, затянув до конца

два расширительных винта

Установка в версии

с вытяжным вентилятором

или

с фильтром

:

Версия с вытяжным

вентилятором

:

В  версии  с

вытяжным  вентилятором  подсоединить  к

выходу  двигателя  выпускной  канал  для  дыма

подходящего  диаметра  и

,

в  любом  случае

,

не

менее

120

мм

.

Внимание

:

если вытяжка оснащена фильтром с

активированным

углем

,

его

следует

демонтировать

 (

см

.

стр

. 7)
