Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Данная
вытяжка
предназначена для мон-
тажа на стене кухни.
1.
Снимите жиропоглощающий фильтр
(см. инструкцию по эксплуатации).
2.
Начертите линию на стене от потолка до
нижнего края вытяжки в центре того
места, в котором предполагается уста-
новить вытяжку. Рис. 6.
3.
Используйте шаблон для маркировки
на стене точек, в которых будут уста-
новлены шурупы. Чтобы облегчить под-
вешивание вытяжки, начертите контур
той зоны, где будет крепиться вытяж-
ка. Рис. 6.
Обеспечьте минимальное расстояние
м е ж д у в а р о ч н о й п а н е л ь ю и в ы т я ж к о й
550 мм
– для электрической варочной па-
нели и
650 мм
– для газовой варочной па-
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки (стеклян-
ный экран).
4.
Просверлите 3 отверстия диаметром
8 мм для вытяжки и 2 отверстия диамет-
ром 8 мм для обшивки. Вставьте дюбе-
ли в отверстия таким образом, чтобы
они были заподлицо со стеной. Рис. 6.
Примечание.
Если предполагается уста-
навливать какие-либо специальные принад-
лежности, это следует учесть.
5.
Привинтите один уголок вверху и два
внизу. Рис. 7.
6.
Подвесьте вытяжку. Выровняйте ее по
высоте и по горизонтали с помощью ре-
гулировочных винтов. Рис. 8.
Стеклянный экран не должен ка-
саться стены.
7.
Ввинтите нижний шуруп (с шестигран-
ной головкой). Рис. 9.
Если при завинчивании шурупа
оказывать давление на стеклянный эк-
ран, стекло может разбиться.
8.
Наклейте защитную пленку на отверстия
для двух нижних крепежных шурупов в
защитной решетке. Рис. 9.
9.
Подсоедините трубу для вывода воз-
духа.
10.
Подключите вытяжку к электропитанию.
11.
Снимите защитную пленку с обеих сек-
ций вытяжной трубы.
Старайтесь избежать повреждений
чувствительных поверхностей.
12.
Задвиньте верхнюю секцию вытяжной
трубы (пазы внизу) в нижнюю секцию
вытяжной трубы Рис. 10.
При вставлении секций одну в дру-
гую старайтесь их не поцарапать, для
чего, например, установите в качестве
защиты монтажные шаблоны по краям
нижней секции вытяжной трубы. Рис. 10.
13.
Вставьте полную вытяжную трубу под
углом в стеклянный экран и поверните
ее назад. Рис. 10.
14.
Осторожно выдвиньте верхнюю секцию
вытяжной трубы вверх и с боков привин-
тите двумя винтами к уголку. Рис. 11.
15.
Установите на место жиропоглощаю-
щий фильтр (см. инструкцию по эксплу-
атации).

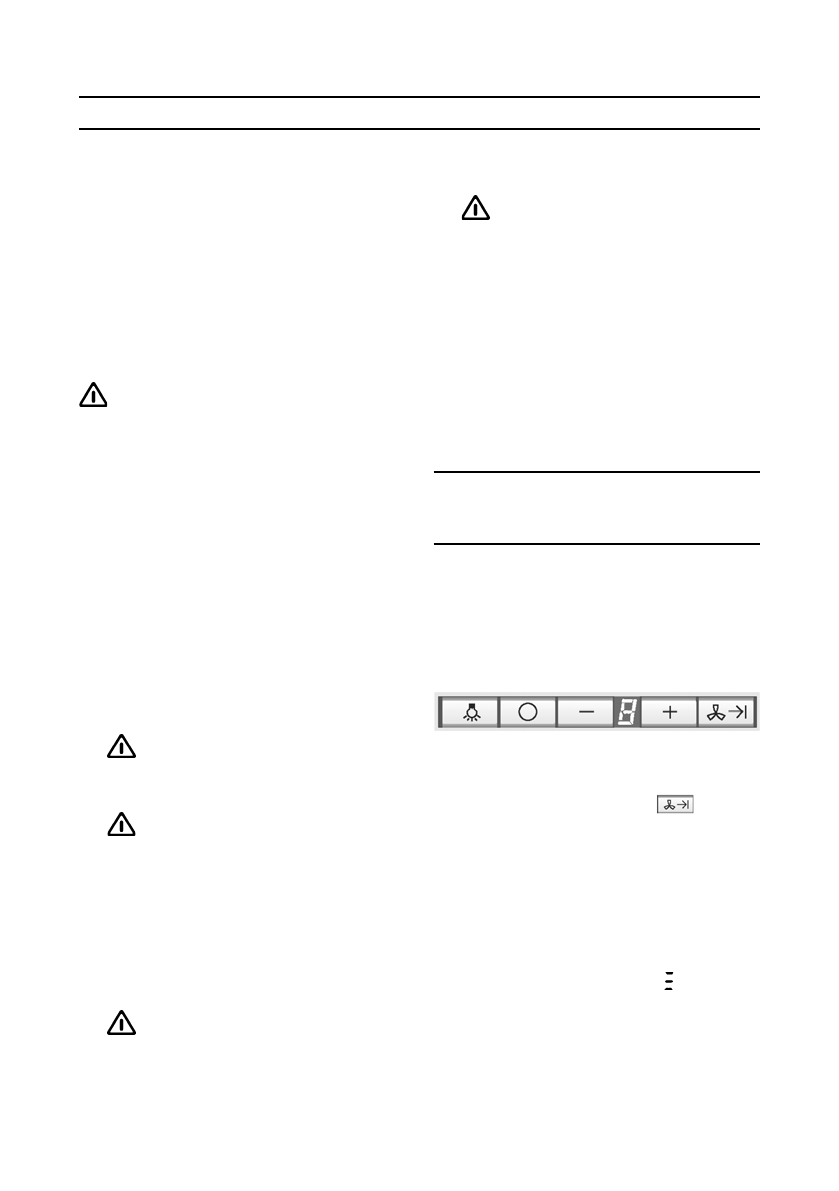

Переход от режима
отвода воздуха к режиму
циркуляции воздуха
Переключение системы
электронного управления
на режим циркуляции воздуха:
̌
На заводе-изготовителе вытяжка на-
строена на режим отвода воздуха.
̌
Для изменения режима вытяжка должна
быть подключена к сети и выключена.
Монтаж
1.
Нажмите и удерживайте нажатой клави-
шу
0
.
2.
Пока на индикаторе мигает
0
, дополни-
тельно нажмите клавишу
, пока на
индикаторе не появится
C
C
C
C
C
. Когда эта ин-
дикация появится, отпустите клавиши.
̌
Индикация
C
C
C
C
C
исчезнет через короткое
время. Теперь система электронного
управления настроена на режим цирку-
ляции воздуха.
̌
Повторив шаги
1
и
2
, Вы можете пере-
вести систему электронного управле-
ния назад в режим отвода воздуха (на
индикаторе отображается ).
