Інструкція з монтажу
uk
17
12.9 Вказівки щодо каналу відведення
витяжного повітря
Виробник не несе відповідальності за дефекти, які
виникли в результаті неправильного планування і
прокладання трубопроводу.
¡
Слід використовувати коротку пряму витяжну
трубу з якомога більшим діаметром.
¡
Довгі витяжні труби з шорсткими стінками, чи-
сленними згинами або малим діаметром при-
зводять до зменшення потужності всмоктування і
збільшення шуму вентилятора.
¡
Слід використовувати витяжну трубу з негорючо-
го матеріалу.
¡
Щоб уникнути затікання конденсату, слід
монтувати витяжну трубу з ухилом 1° від приладу.
Пласкі вентиляційні канали
Використовуйте пласкі вентиляційні канали з внутрі-
шнім перерізом, що відповідає перерізу круглих труб
з таким діаметром:
¡
Діаметр 150 мм відповідає перерізу при-
близно 177 см².
¡
Діаметр 120 мм відповідає перерізу при-
близно 113 см².
¡
Якщо діаметр Вашого вентиляційного каналу від-
різняється від наведеного, скористайтеся
клейкою стрічкою для ізолювання вентиляційних
каналів.
¡
Не використовуйте пласкі канали з різкими зги-
нами.
Циліндричні вентиляційні канали
Використовуйте круглі труби з внутрішнім діаметром
150 мм (рекомендовано) або щонайменше 120 мм.
12.10 Вказівки щодо режиму
відведення повітря
У режимі відведення повітря повинна бути вбудована
запірна засувка.
Вказівки
¡
Якщо до приладу не додається зворотний клапан,
його можна замовити в магазині або сервісному
центрі.
¡
Для відведення повітря через внутрішньостінний
канал необхідно використовувати телескопічний
внутрішньостінний вентиляційний канал.
12.11 Вказівки щодо режиму
рециркуляції повітря
Якщо прилад використовують в режимі рециркуляції
повітря, випускний отвір повинен бути захищений
вентиляційною решіткою. Вентиляційна решітка до-
зволяє уникнути механічних та електричних небез-
пек.
12.12 Монтаж
Перевірка гарнітура
1.
Перевірте, чи горизонтальний гарнітур має до-
статню несну здатність.
Максимальна вага приладу становить 15 кг.
2.
Перевірте, чи охоплює гарнітур всю варильну
поверхню.
3.
Перевірте, чи всі стіни вбудованого гарнітура
мають товщину щонайменше 15 мм.
4.
Переконайтеся, що після прирізних робіт гарнітур
стоїть стабільно.
Монтаж повітряного патрубка
Вимога:
Прилад має прямокутний отвір для відведе-
ння повітря.
▶
Затягніть повітряний патрубок над прямокутним
отвором для відведення повітря.
Повітряний патрубок постачається в комплекті.

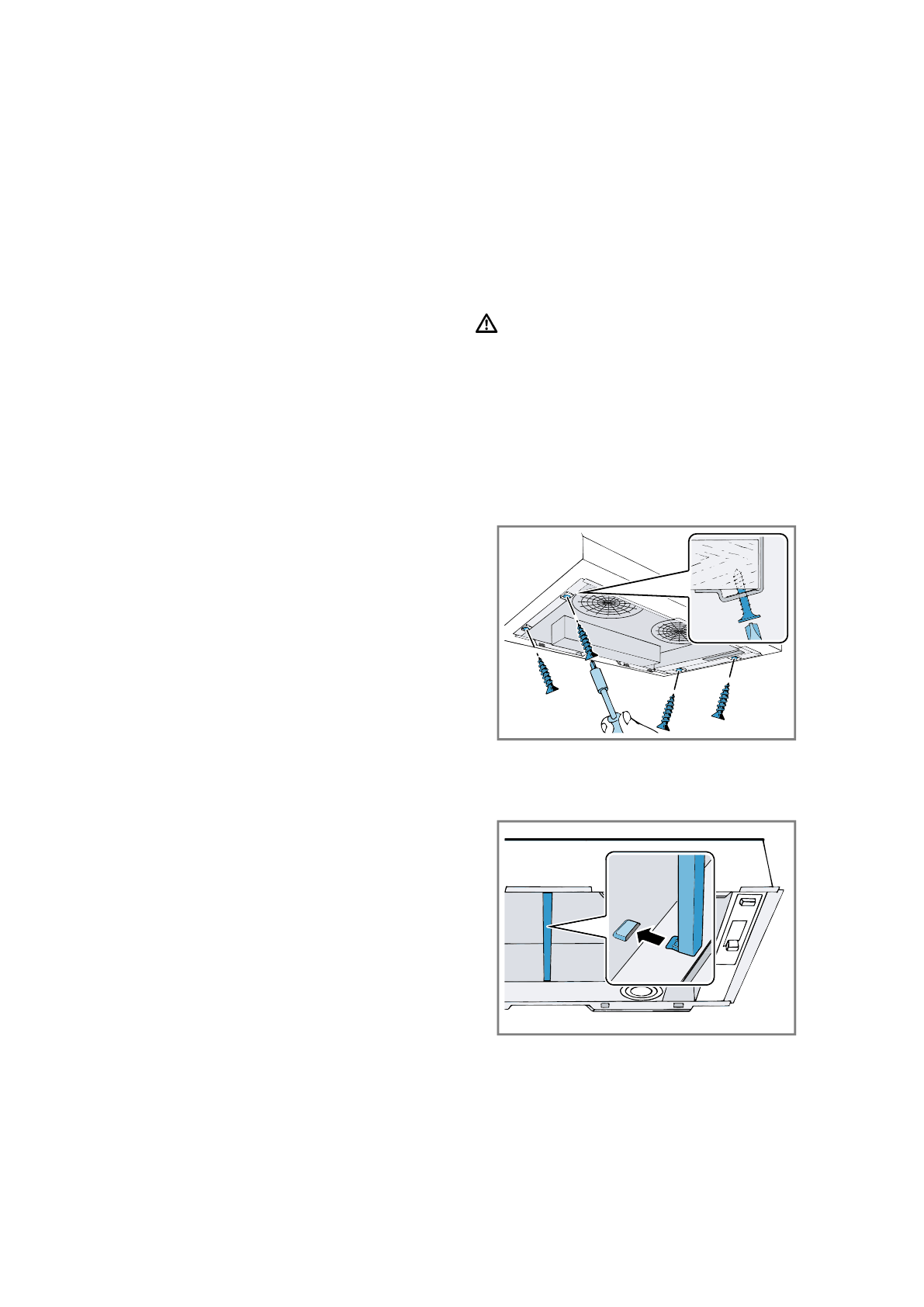

Монтаж приладу
УВАГА! ‒ Небезпека травмування!
Окремі деталі приладу, доступні під час монтажу, мо-
жуть мати гострі кути.
▶
Щоб уникнути травмування, монтаж слід викону-
вати у захисних рукавицях.
Вимога:
Жировловлювальні фільтри зняті.
"Знімання жировловлювального фільтра", Стор. 8
1.
Під’єднайте прилад до електромережі.
2.
Натискайте прилад вгору у гарнітур, поки монтаж-
ні пружини не зафіксуються спереду та позаду.
3.
Щільно пригвинтіть прилад.
4.
Переконайтеся, що прилад знаходиться врівень із
гарнітуром у нижньому краї.
5.
Якщо прилад оснащений проміжною рейкою,
вставте її.
6.
Встановіть жиропоглинаючі фільтри.
→
"Встановлення жиропоглинаючих фільтрів",
Прокладання труб
Зауваження:
Якщо використовується алюмінієва
труба, місце з’єднання необхідно попередньо зашлі-
фувати.
Ми рекомендуємо систему труб з витяжною трубою
Ø 150 мм.
Характеристики
