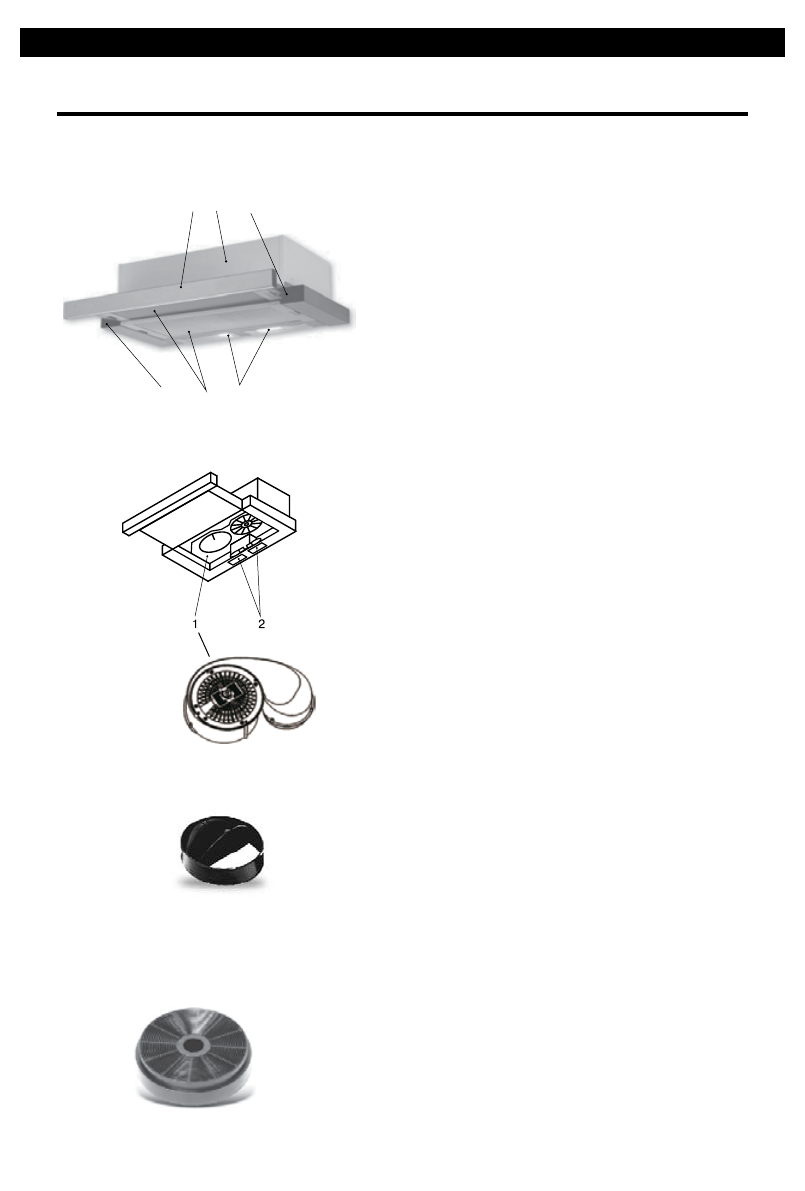

ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из следую-
щих составных частей (рис. 1):
1. Переключатель режимов работы вы-
тяжки.
2. Корпус вытяжки.
3. Многоразовый алюминиевый жироулав-
ливающий фильтр.
4. Защитное стекло лампы подсветки.
5. Выключатель ламп подсветки.
6. Выдвижная панель.
Внутри вытяжки (после снятия многоразово-
го алюминиевого жироулавливающего фильтра)
(рис. 2) находятся:
1. Короб мотора с крыльчаткой в сборе и с
монтажной колодкой.
2. Лампа освещения.
В поставляемые части входят (рис. 3):
1. Комплект крепежа вытяжки к подвесному
шкафчику.
2. Переходной фланец с антивозвратным
клапаном (см. рис. 3).
Рис. 2
Рис. 3
Рис. 1
1
2
6
5
3
4
Дополнительными принадлежностями для вытяжки
являются:
1. Угольный акриловый запахоулавливающий фильтр
(в комплект не входит) (рис. 4). Применяется для фильтрации
воздуха в помещении в режиме рециркуляции. Угольный
фильтр можно приобрести у розничного продавца.
Рис. 4
