ОПИСАНИЕ ВЫТЯЖКИ

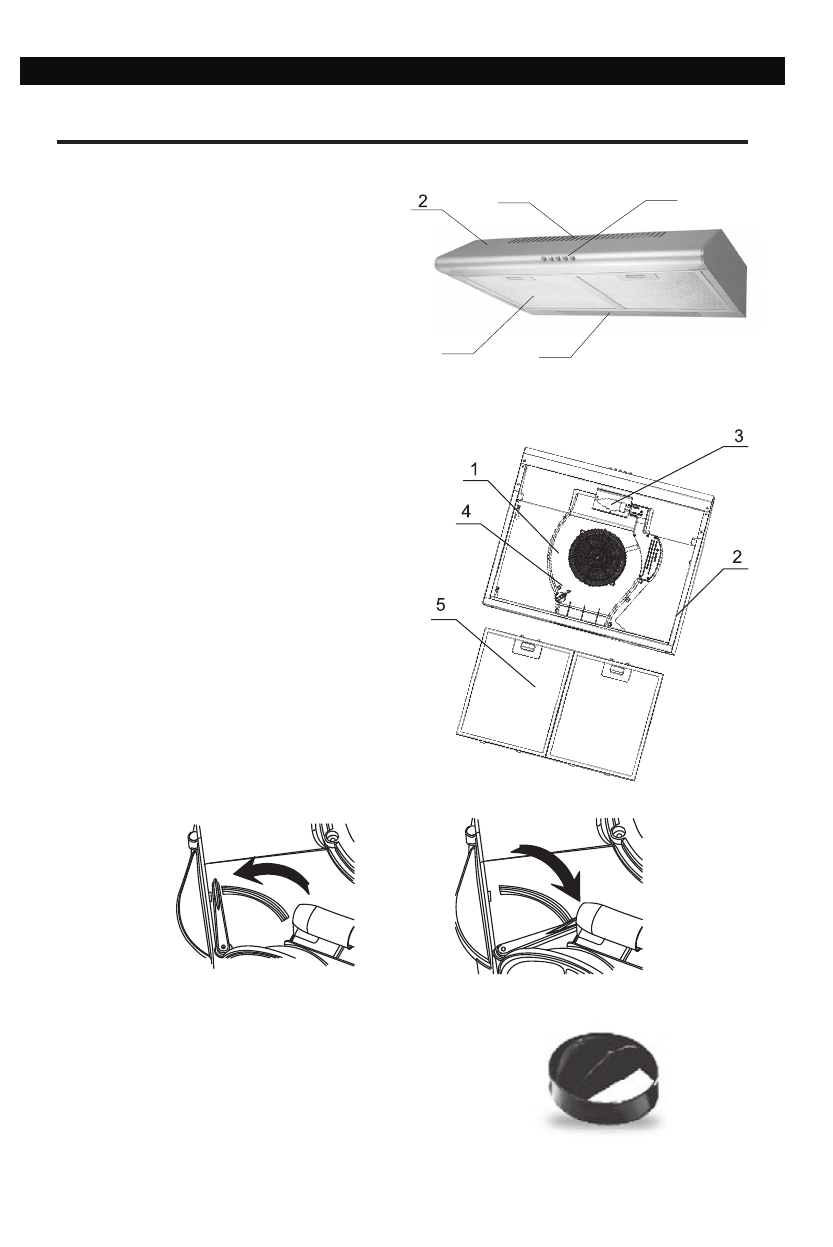

Наружная часть вытяжки состоит из следую-
щих составных частей (см. рис. 1):
1. Переключатель режимов работы вытяжки.
2. Корпус вытяжки.
3. Алюминиевый жироулавливающий
фильтр.
4. Защитное стекло лампы подсветки.
5. Решетка для выхода воздуха при работе
вытяжки в режиме рециркуляции (см. ниже
«Инструкция по пользованию вытяжкой»).
Внутри вытяжки (после снятия алюминиевых
жиро улавливающих фильтров) находятся (см. рис. 2):
1. Короб мотора с мотором и крыльчаткой в сбо-
ре и с монтажной колодкой.
2. Корпус вытяжки.
3. Лампа подсветки.
4. Переключатель режимов работы.
5. Жироулавливающие фильтры.
Заслонка для изменения режимов работы вы-
тяжки (см. рис. 3): отвода воздуха в вентиляционную
шахту (б) или рециркуляции (а).
В поставляемые части входят:
1. Комплект крепежа вытяжки к стене и к подвесному
шкафчику.
2. Переходной фланец (см. рис. 4).
5
1
3
4
Рис. 1
Рис. 2
Рис. 3b
Рис. 3a
Рис. 4
