ОПИСАНИЕ ВЫТЯЖКИ

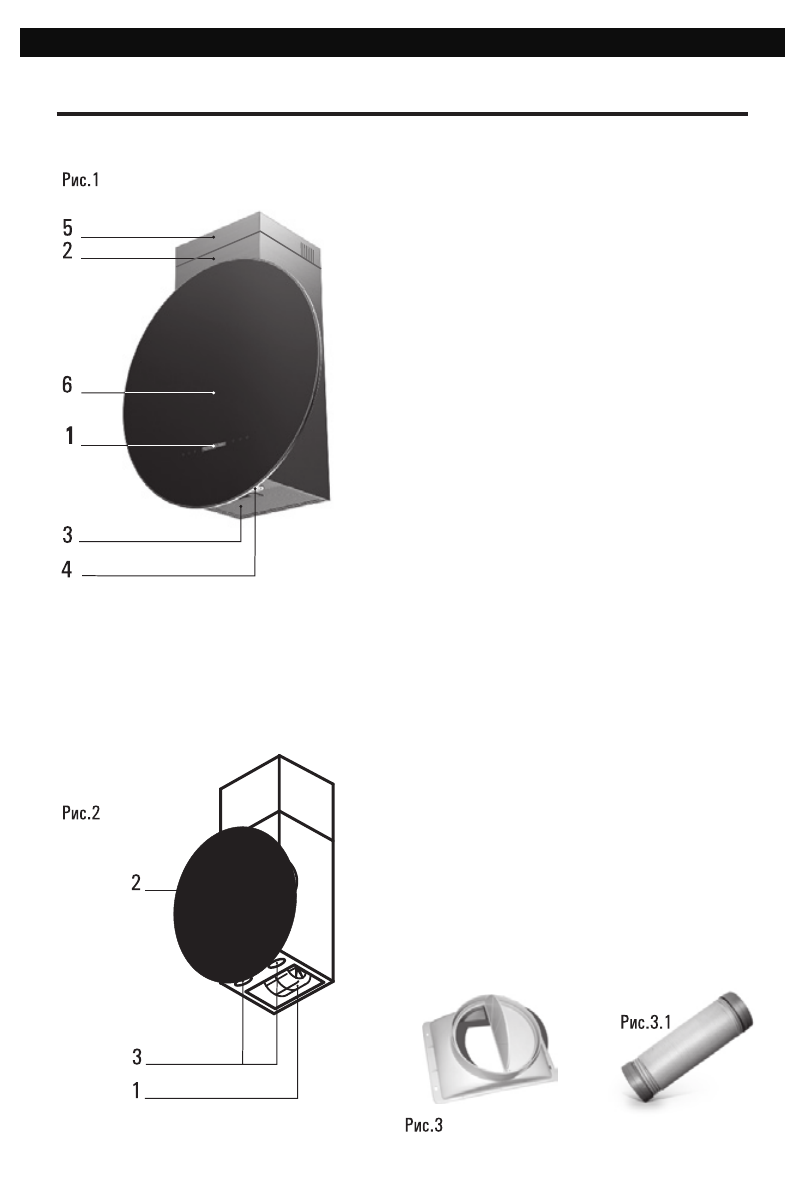

Наружная часть вытяжки состоит из следую-
щих составных частей (Рис. 1):
1. Переключатель режимов работы.
2. Корпус вытяжки.
3. Многоразовый алюминиевый жироулав-
ливающий фильтр.
4. Лампы подсветки.
5. Внутренняя часть кожуха вытяжки.
6. Декоративное стекло.
Внутри вытяжки (после снятия многоразово-
го алюминиевого жироулавливающего фильтра)
(Рис. 2) находятся:
1. Короб мотора (с мотором и крыльчаткой
в сборе).
2. Монтажная коробка.
3. Лампы освещения.
В комплект поставки входит:
1. Комплект крепежа вытяжки к стене.
2. Планка для крепления внутренней части
кожуха вытяжи к стене.
3. Переходной фланец с антивозвратным
клапаном (если он не установлен) (Рис. 3).
4. Гибкий воздуховод диаметром 153 мм и
длиной 2 м. (Рис. 3.1).
