5
B
A
D
C
Ø4
A,B,C,D =
520
500
19
10
10
2 10
462±2
30
5
283
223±2
248
50
Ø1
30
±2
28
MOUNTING TEMPLATE SCALE 1:1
SAGOMA DI MONTAGGIO RELAZIONE 1:1
ESTAMPA DE MONTAJE ESCALA 1:1
GABARIT POUR MONTAGE ECHELLE 1:1
MONTAGESCHABLONE MAßSTAB 1:1
AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT
LINEA DI TAGLIO PER USCITA ARIA
RECORTE DEL ARMARIO PARA LA SALIDA DE AIRE
LIGNE A COUPER POUR LA SORTIE D'AIR
CUT-OUT LINE ON CUPBOARD FOR AIR EXIT
SZABLON MONTAZOWY SKALA 1:1
ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA
80

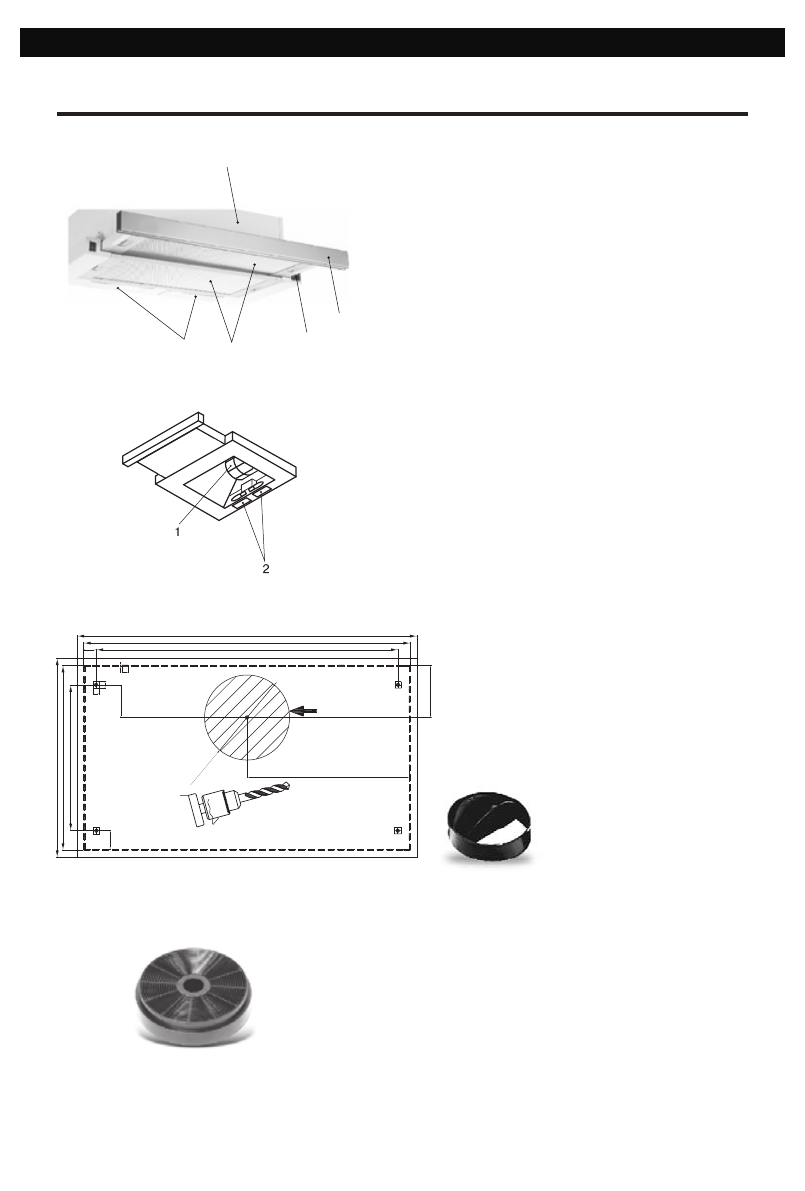

ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из следую-
щих составных частей (рис. 1):
1. Выдвижная панель вытяжки.
2. Переключатели режимов работы вытяжки
и ламп подсветки.
3. Многоразовые алюминиевые жироулавли-
вающие фильтры.
4. Лампы подсветки.
5. Корпус вытяжки.
Внутри корпуса вытяжки (после снятия
многоразового алюминиевого жироулавливаю-
щего фильтра) (рис. 2) находятся:
1. Короб мотора с крыльчаткой в сборе и
с монтажной колодкой.
2. Лампа освещения.
В поставляемые части входят:
1. Комплект крепежа вытяжки к под-
весному шкафчику.
2. Переходной фланец.
3. Шаблон (см. рис. 3).
Комплектация может быть изменена без
предварительного уведомления.
Рис. 2
Рис. 3
Рис. 1
1
2
3
4
5
Дополнительными принадлежностями для вытяжки
являются:
1. Угольный запахоулавливающий фильтр (в комплект
не входит) (рис. 4). Применяется для фильтрации воздуха в
помещении в режиме рециркуляции. Угольный фильтр можно
приобрести у розничного продавца.
Рис. 4
