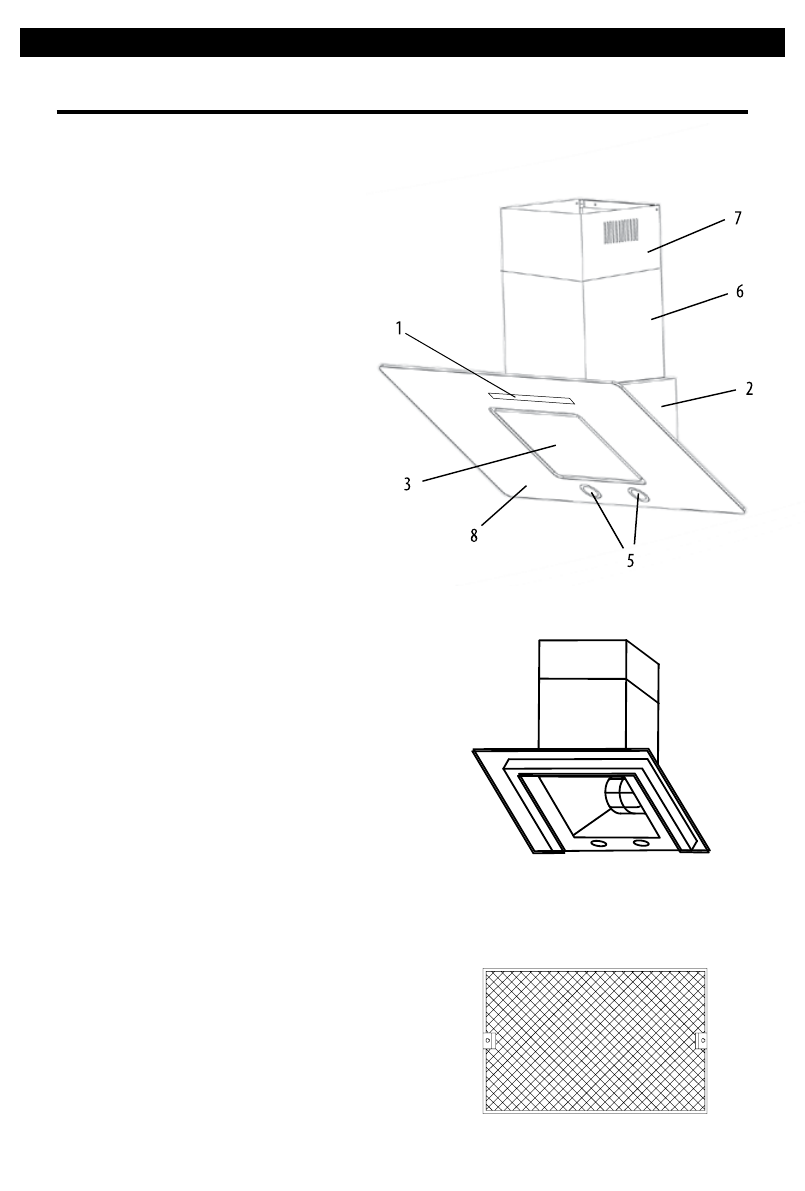

ОПИСАНИЕ ВЫТЯЖКИ
Наружная часть вытяжки состоит из
следующих составных частей (см. рис. 1):
1. Пульт управления вытяжкой.
2. Корпус вытяжки.
3. Откидная панель, обеспечивающая
периметральное всасывание воздуха вы-
тяжкой.
4. Алюминиевый жироулавливающий
фильтр, находящийся под откидной пане-
лью.
5. Лампы освещения.
6. Наружная часть короба вытяжки.
7. Внутренняя часть короба вытяжки.
8. Декоративное пекло.
Внутри вытяжки после снятия алюминиевого
Рис. 2 жироулавливающего фильтра находится короб
мотора (см. рис. 2) с мотором и крыльчаткой в сбо-
ре. В верхней части корпуса вытяжки расположена
монтажная коробка и понижающий трансформатор.
Дополнительными принадлежностями для вы-
тяжки (в комплект не входят) являются (см. рис. 3):
1. Угольный запахоулавливающий фильтр. При-
меняется для фильтрации воздуха в помещении при
работе вытяжки в режиме рециркуляции (см. пункт
«Эксплуатация вытяжки»).
Угольный фильтр можно приобрести у розничного
продавца.
Рис. 1
Рис. 2
ОПИСАНИЕ ВЫТЯЖКИ
Рис. 3
