11

Монтаж  вытяжки  производите  в  следую-

щей последовательности:

1.  Прежде  чем  приступить  к  сверлению

отверстий  под  дюбели  в  стене  необходимо

произвести  разметку.  Для  этого  измерьте  на

вытяжке  расстояние  между  центрами  отвер-

стий, предназначенных для подвешивания вы-

тяжки  на  стену.  На  нужной  высоте  начертите

горизонтальную линию на стене по уровню. На

этой линии наметьте точки, расстояние  между

которыми  должно  равняться  расстоянию,  из-

меренному  между  центрами  отверстий  для

подвешивания вытяжки (рис. 9.1)

2.  Просверлите  отверстия  в  намеченных

точках.  Диаметр  отверстия  и  глубина  сверле-

ния должны быть равны дюбелям, вложенным

в комплект поставки

3.  Установите  дюбели  в  просверленные  от-

верстия и закрутите в них установочные винты

так, чтобы головки винтов выступали от стены

на  5–7 мм

4.  Если  Вы  планируете  использовать  вы-

тяжку в режиме отвода воздуха в шахту, уста-

новите  гофрированный  воздуховод  и  лепестки

антивозратного клапана (рис. 9.2)

5.  Соберите  декоративные  кожуха  как  это

показано на рисунке 9.3

6. Повесьте корпус вытяжки на ранее уста-

новленные  установочные  винты  и  установите

на вытяжку ранее собранные декоративные ко-

жуха. Выдвинув кожуха на необходимую высо-

ту, наметьте точки крепления планки для кре-

пления декоративных кожухов (рис. 9.1; 9.4)

7.  Не  снимая  вытяжки,  откройте  откидную

панель и снимите жироулавливающий фильтр.

На внутренней стенке вытяжки найдите два от-

верстия, выходящие к стене. Отметьте  их (рис.

9.5)

8.  Снимите  вытяжку  и  просверлите  отме-

ченные  ранее  отверстия.  Вставьте,  в  просвер-

ленные отверстия дубели.

9.  Повесьте  корпус  вытяжки  на  установоч-

ные винты. Откройте откидную панель и закре-

пите  вытяжку  ещё  двумя  винтами  в  просвер-

ленные ранее отверстия (рис. 9.4; 9.5)

10.  Перед  установкой  декоративных  ко-

жухов  подключите  вытяжку  к  сети  электро-

питания  и  в  случае  использования  вытяжки

в  режиме  отвода  воздуха  в  шахту,  проведите

воздуховод.

11.  Установите  планку  крепления  декора-

тивного  кожуха,  закрепив  её  винтами  в  ранее

просверленные отверстия (рис. 9.1)

12.  Установите  декоративные  кожуха  на

вытяжку  и закрепите  их  винтами к  планке и

корпусу вытяжки (рис. 9.6)

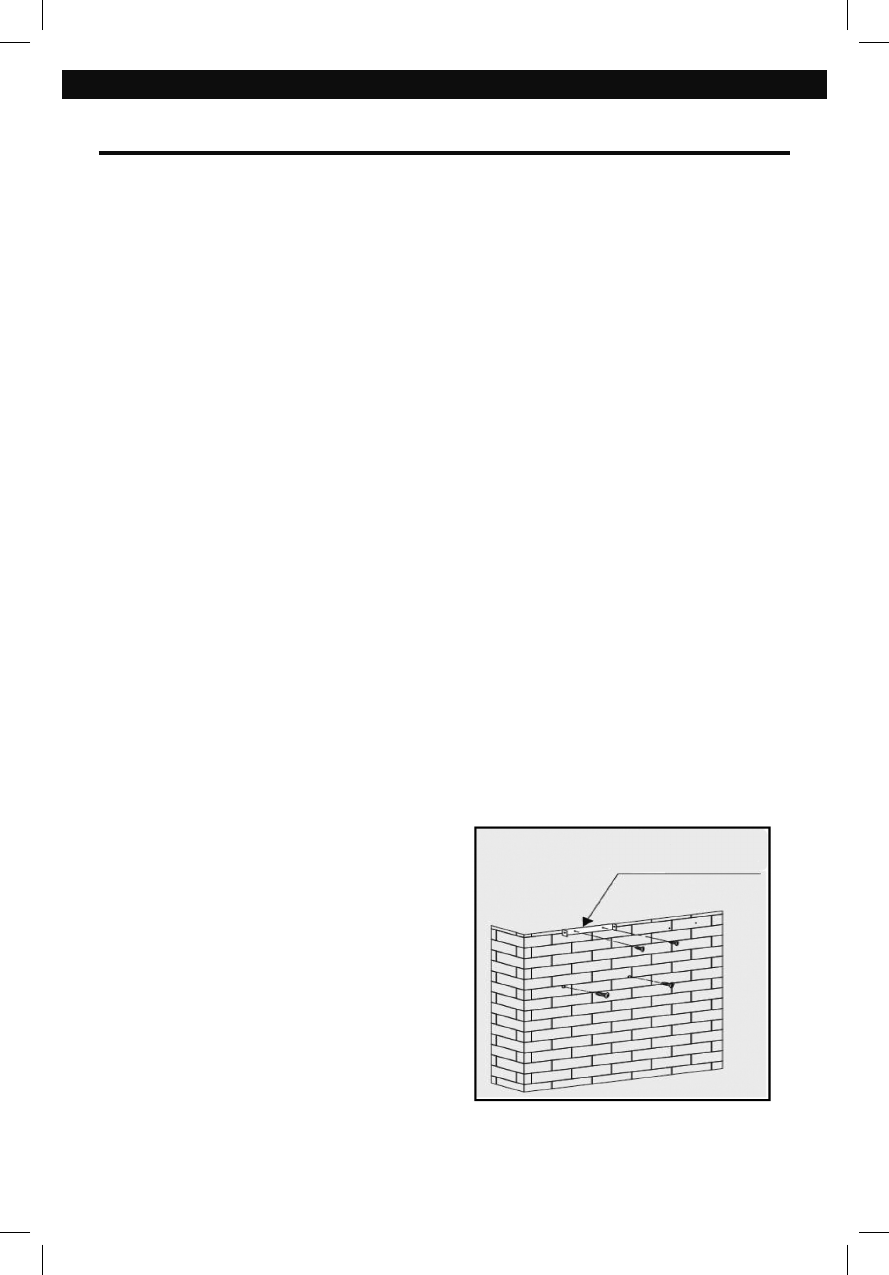

УСТАНОВКА ВЫТЯЖКИ

Рис. 9.1

Планка для крепления

декоративного кожуха
