EN



12







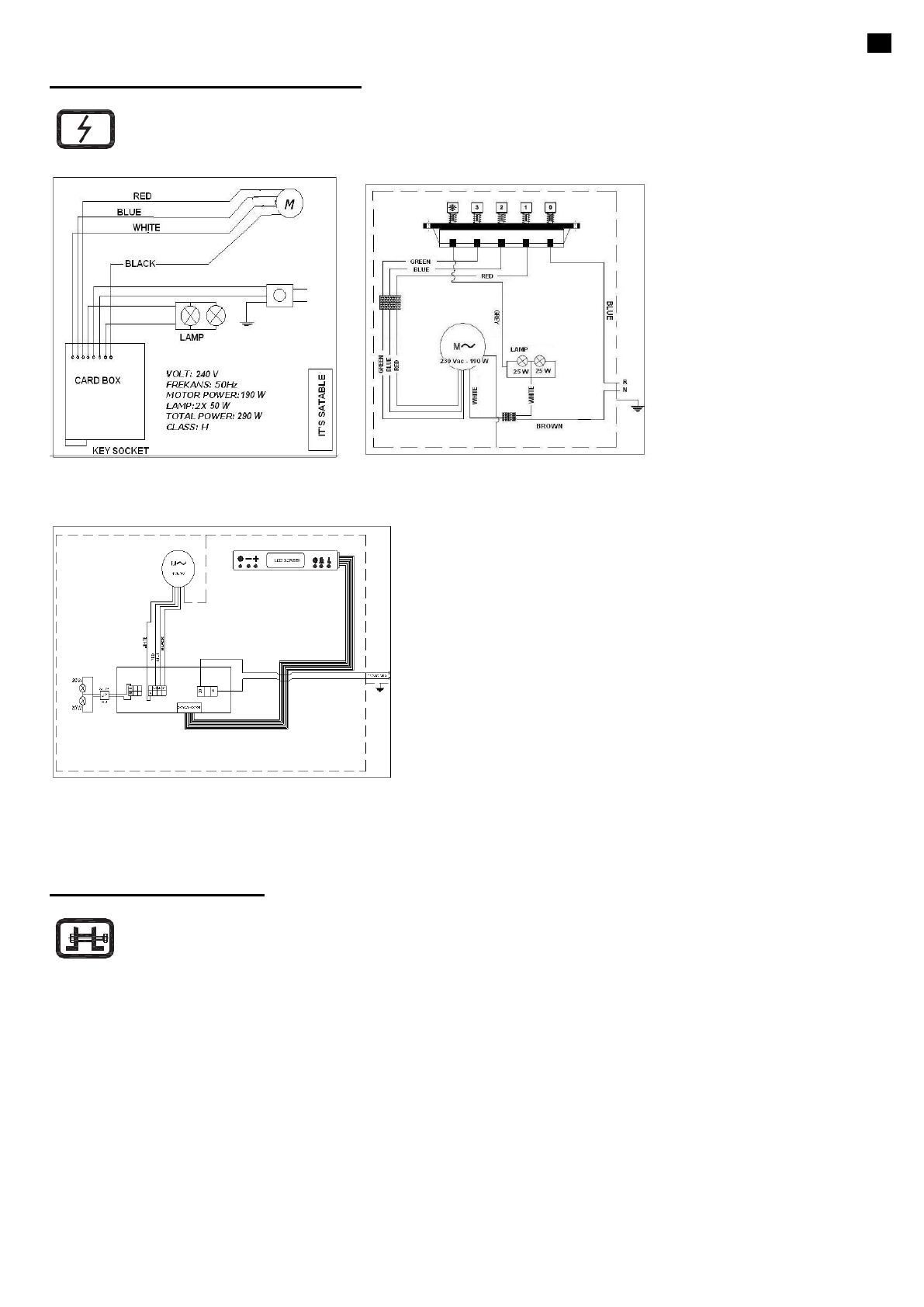

ELECTRICAL CONNECTION DIAGRAM





Section 4









Digital Touch Button

Push Button









LCD Screen









INSTALLATION  DIAGRAM





Section 5





Draw a straight line by a measuring stick starting from the surface of the oven to 700+280: 990 mm if you want to
save a space of 700 mm between the oven and the lower surface of the chimney hood. Align the drawn line to the
right and left edges. Draw a 67,5 mm axis line from aligned center to every two sides. Make a hole by 6 mm
diameter electrical drill through two drawn points. Penetrate the expansion bolt and install the hangers.



Doing  installation  of  secondary  chimney  of  the  chimney  hood:  draw  75  mm  line  from  the  top  surface  towards  the
lower section. Make sure that the line is equal to right and left parts. Draw 50 mm line each at both sides of the line
and, then, make a hole through these two lines. Penetrate an 8 mm diameter expansion bolt and tighten until 2 mm
space  is  left  in-between  of  a  2,5  diameter  slat  screw  and  the  expansion  bolt.  Later,  the  product  is  mounted  on  its
place and the installation will be completed by installing the inner chimney.
