ELECTRICAL CONNECTIONS OF THE DEVICE

There  is  an  earthed  plugged  power  cable  in  your  device.  This  cable  must  be  connected  to  an  earthed
socket.
Length of plugged cable: 1,25 meters
The electrical wiring diagram for your Cooker Hood is given in Figure D.
The electrical connections of the devices should be made by a qualified electrician.

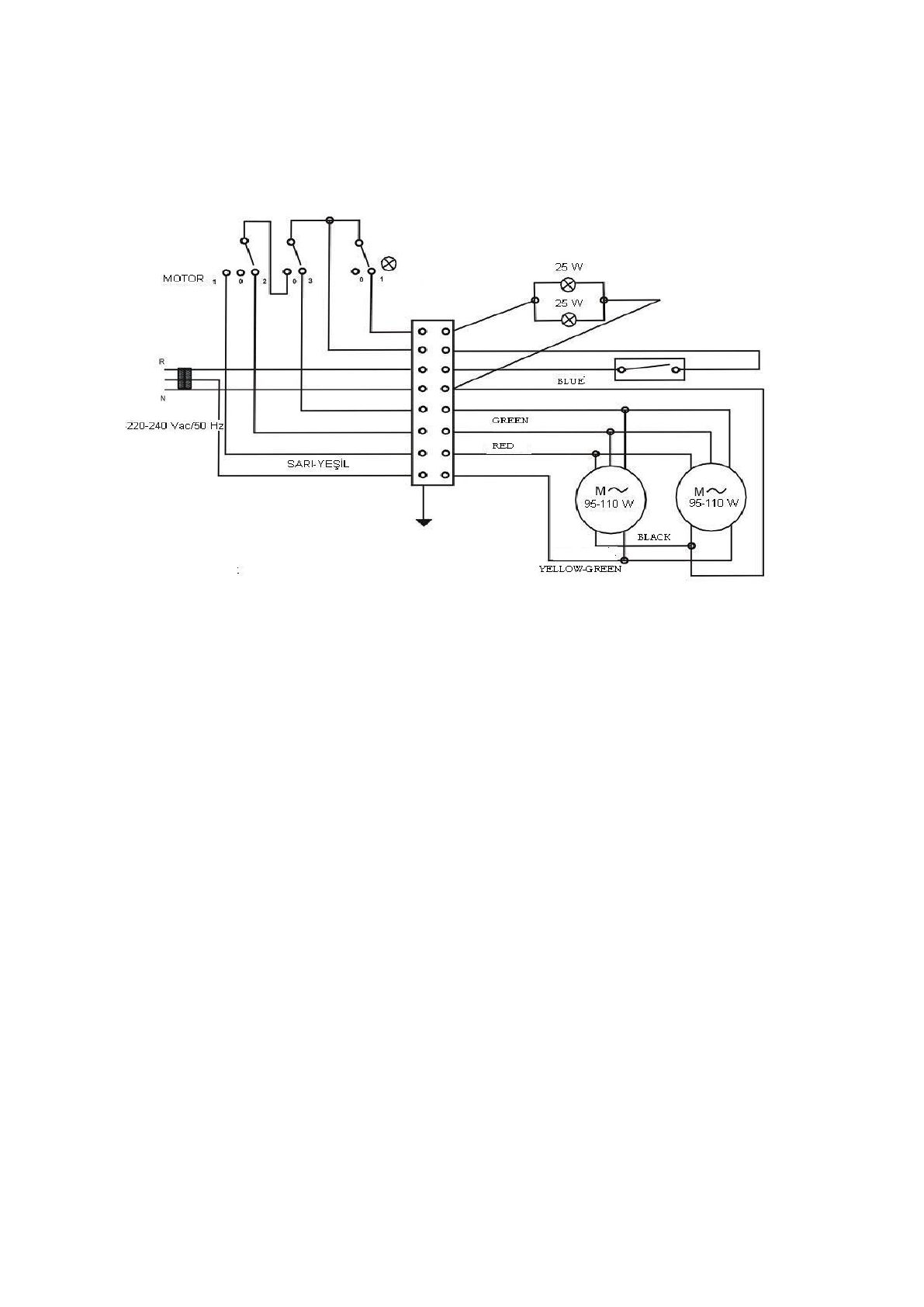

FIGURE D: ELECTRIC WIRING DIAGRAM

DEVICE INSTALLATION
II-COOKER HOODS

Your device is installed in the cupboard as seen in Figure E and F.

-

4  holes  are  drilled  on  the  wooden  plate  under  the  cupboard  using  the  mounting
template.

-

The  product  is  fixed  on  the  cupboard  using  4x50  screws  given  together  with  the
product.

-

When the slide set is moved, the front panel should not touch to the cupboard cover.

-

Using this wooden plate mounting template, a chimney exit hole bigger than 115 mm is
opened.
