INSTALLATION OF THE HOOD

Please follow the following order of actions to install the product.

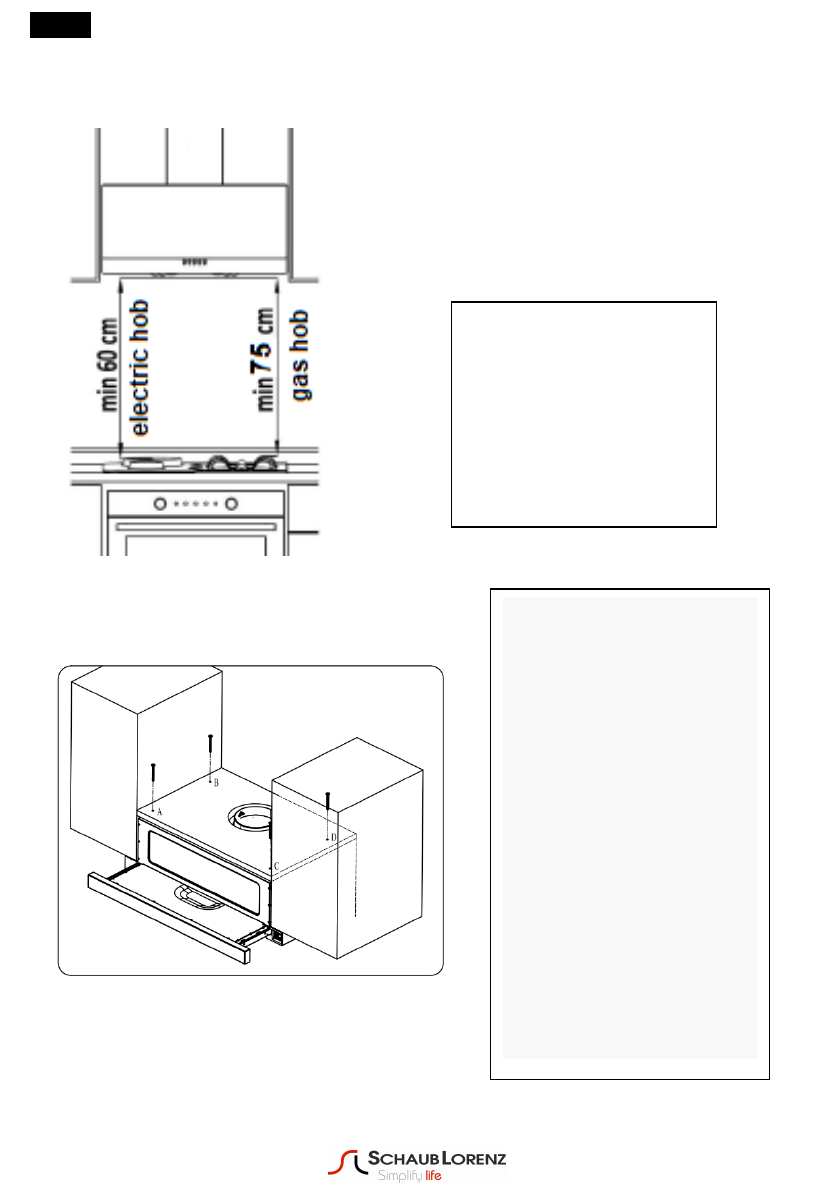

Position of the Product:

When installation of the

product is completed, there

should be a clearance of 60cm

between the product and

electric ranges and 75 cm

between the product and

ranges using gas or other fuels.

(Figure 3)

(Figure 4)

(Figure

3

)

1)

Attach the mounting template

located next to the mounting
equipment inside the product box
on

the surface where the product

will be mounted.

2)

Drill Ø4 mm drilled holes at the

points marked A, B, C, D on the
Mounting Template.

3)

Drill the chimney outlet hole

specified in the mounting
template in the given size.

4)

The product is mounted to the

cabinet from the A, B, C, D points
by using the 4,8x50 screws
supplied with the device. When
the slide set moves, the front
panel should not rub against the
cabinet door.

(Figure 4)
