2

- Assembly sets

- Chimney exit adaptor

Optional accessories

-

Active carbon filter

In the places where there is no chimney, Active carbon filters should be used in order to release the air
into the ambiance after filtration. Active carbon filter should be obtained from the authorized dealer or

the authorized service. In order to mount the active carbon filter, the cassette filter is removed first and
the active carbon filter is installed in the same manner instead of it.

DEVICE FUNCTIONS

The cooker hood can be used in the kitchens with/without chimney.

For use with chimney
The chimney exit is realized by connecting a 100 mm flexible, bendable pipe between the product and

the chimney outlet.
Warning!

Cooker Hood exit should not be connected to the air ducts that contain the smoke from other devices.
For use without chimney (recirculation mode)

The air is filtered by a cartage carbon filter and given into the ambiant again via a pipe with a diameter
of 100 mm pipe or chimney from or over the cupboard.

This method is employed in the kitchens without any chimneys or the places with chimney but the not
suitable for installation.


INSTALLATION

UNPACKING THE DEVICE:

Check that there is no deformation on you device. Any damage caused by/during transportation should

be  immediately  notified  to  the  transportation  responsible.  The  defects  seen  should  also  be  notified  to
the seller.

Do not let the children play with the packaging materials.

DEVICE LOCATION

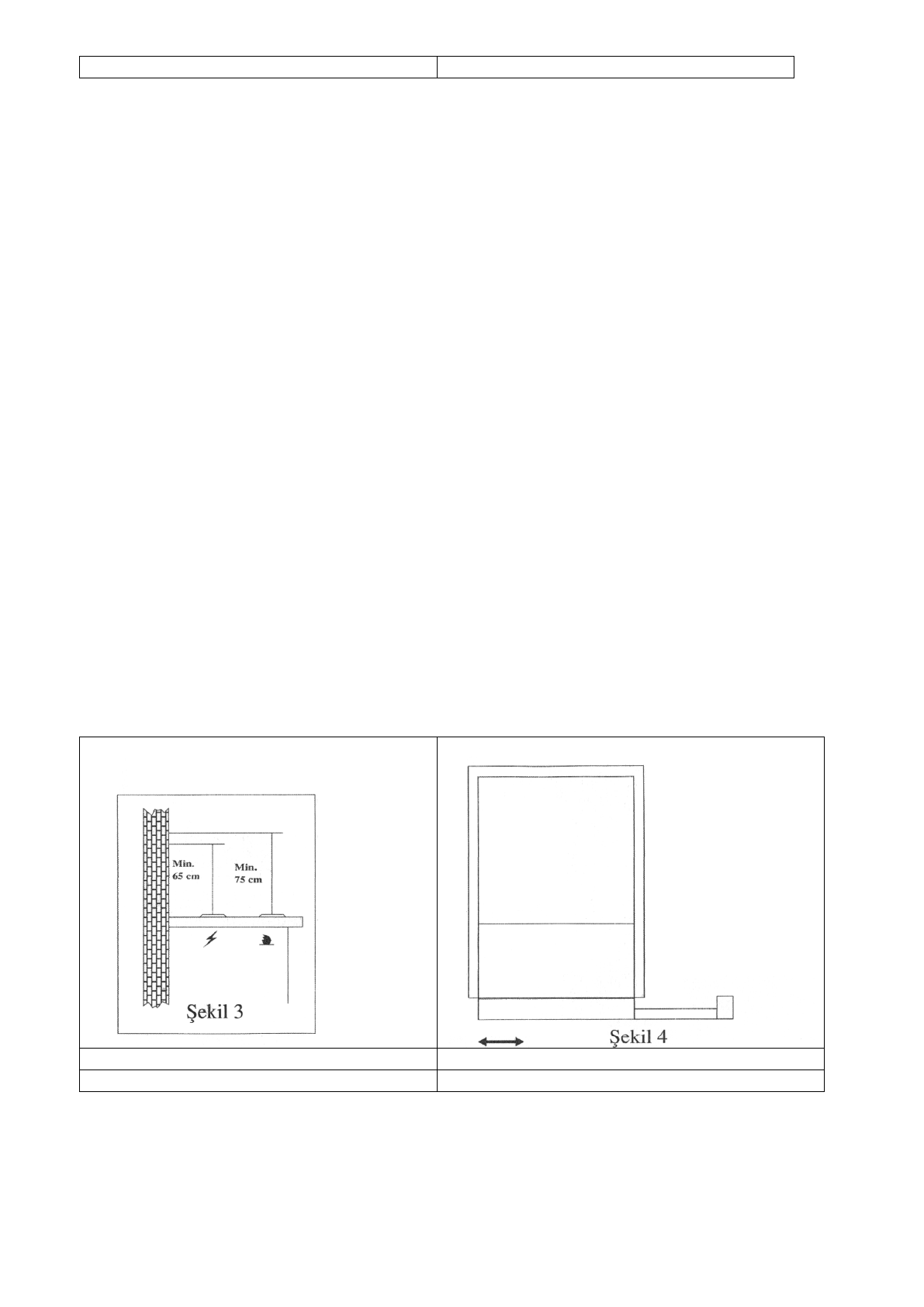

When  the  installation  is  completed,  there  shall  be  a  distance  of  minimum  65  cm  between  the  product

and the electrical ovens and minimum 75 cm between the product and the ovens operating with other
fuel. (Figure 3)


Figure 3

Figure 4

Cooker Hood Position

Installation Inside the Cupboard from Profile
