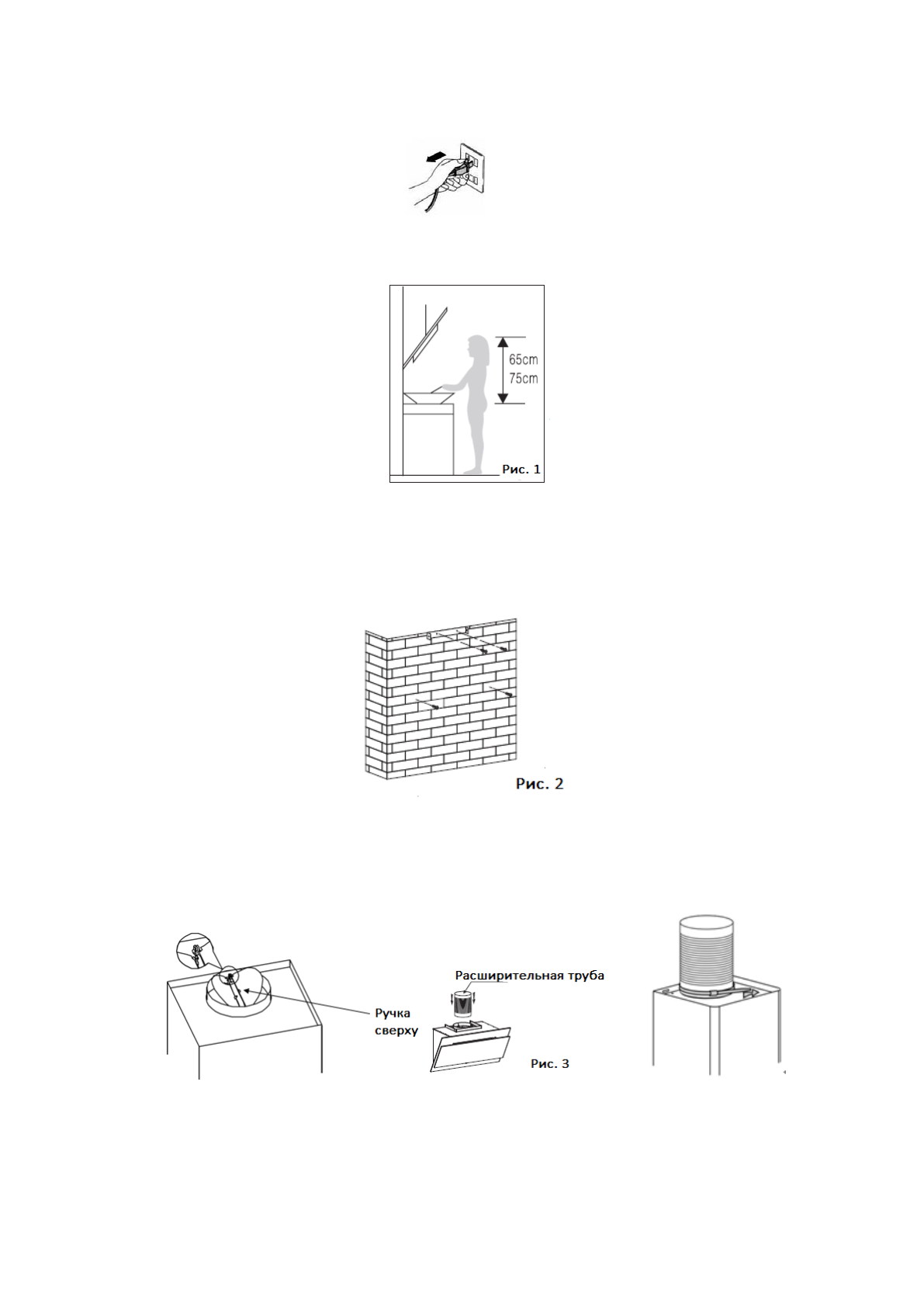

1. Перед установкой выключите устройство и выньте вилку из розетки.

2.  Для  достижения  лучшей  производительности  вытяжка  должна  быть

установлена на расстоянии 65 ~ 75 см над варочной поверхностью.

3

.  После  определения  высоты  расположения  вытяжки  измерьте  положение

отверстий  для  подвешивания  вытяжки  и  внутренней  части  кронштейна

дымохода.  Просверлите  4  отверстия  φ8,  2  для  внутреннего  кронштейна

дымохода  и  2  для  подвешивания  вытяжки,  и  сохраняйте  уровень  вытяжки.

Фиксированное  положение  внутреннего  кронштейна  дымохода  является  самым

высоким местом дымохода. Смотрите рис 2.

4.

  Вкрутите  два  винта  4  x  30  мм  в  стену  с  помощью  дюбелей  для  фиксации

вытяжки,  затем  используйте  два  винта  4  x  40  мм  для  фиксации  внутреннего

кронштейна дымохода. См. Рис. 2.

5.  Наденьте  V

-

образный  клапан.  Установите  расширительную  трубу  на  вытяжку.

Закрепите расширительную трубу в отверстии кабельной стяжкой. См. Рис. 3.

6.  Установите  наружный  кронштейн  дымохода  на  наружный  дымоход,  при  этом

следует убедиться, что внутренний дымоход может свободно сгибаться. См. Рис.

4.
