RU

24

Перед  началом  монтажа  изделия  не-
обходимо  обесточить  электрическую
сеть!

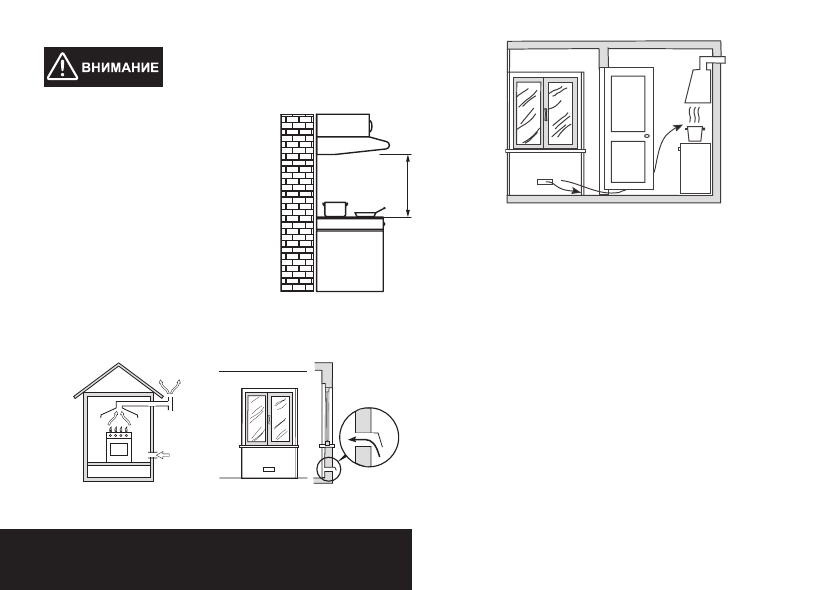

Минимальное  расстояние  между

варочной  поверхностью  и  нижней
плоскостью вытяжки должно быть:

-  для  электрических  плит  –  не

менее 600 мм;

-  для  газовых  плит  –  не  менее

650 мм.

При  наличии  в  комнате  печи,  га-

зового котла или колонки необходи-
мо  учитывать,  что  во  время  работы
вытяжка забирает из помещения воздух, необходимый для
горения. Это относится также к помещению с герметичными
окнами и дверями.

ТРЕбОВАНИЯ бЕзОПАСНОСТИ ПРИ мОНТАЖЕ

Прямая вытяжка

Пример обеспечения притока

воздуха

Обеспечение необходимого зазора между дверью помещения

и порогом для свободного прохода приточного воздуха

Для обеспечения безопасной работы вытяжки в замкну-

том пространстве должен быть обеспечен дополнительный
приток воздуха извне (открытая форточка в другой комна-
те, открытая дверь на кухню или специально оборудован-
ная приточная вентиляция).

При  использовании  воздуховода,  состоящего  из  не-

скольких  частей,  каждая  следующая  часть  должна  быть
расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабе-

лем без вилки необходимо обесточить электрическую сеть
и произвести подключение вытяжки к электрической сети
согласно следующей схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)
ГОЛУБОЙ провод = N («neutral», «ноль»)

≥ 650 мм

25

Не забывайте включать вытяжку, как только Вы начина-

ете пользоваться плитой или варочной панелью. Это необ-
ходимо для нормальной вентиляции кухни.

Для полной вентиляции необходимо выключать вытяжку

не  ранее  чем  через  15  минут  после  окончания  процесса
приготовления пищи.

Вытяжка  оборудована  фронтальной  панелью  управле-

ния,  представляющей  собой  ряд  кнопок.  Кнопками  «3»,
«4», «5» осуществляется переключение скоростей.

При  разогреве  пищи  достаточно  работы  вытяжки  на

низкой  скорости.  Для  стандартных  условий  приготов-
ления  (варка  и  жарка  на  1-2  конфорках)  используется
средняя  скорость.  Высокая  скорость  предназначена  для

выведения из помещения большого количества пара, дыма
и смешанных кухонных запахов, при одновременной работе
всех конфорок.

Переключение  кнопок  скоростей  может  производится

в любом порядке. Для выключения вентилятора восполь-
зуйтесь кнопкой «0».

ПАНЕЛь УПРАВЛЕНИЯ

РЕЖИм РЕЦИРКУЛЯЦИИ

При работе вытяжки в режиме рециркуляции очищенный

воздух возвращается обратно в кухню.

Для перехода из режима вытяжной вентиляции к режи-

му рециркуляции воздуха необходимо:

-  Перенаправить поток воздуха внутри вытяжки от воз-

духовода к жалюзи на верхней поверхности вытяжки.
Переключение  направления  потока  воздуха  осущест-
вляется  путем  переключения  регулятора  положения
заслонки на корпусе вентилятора.
Для  доступа  к  регулятору  необходимо  снять  жировые
фильтры.

-  Установить  в  вытяжку  угольный  фильтр.  Угольный

фильтр в комплект поставки не входит и приобретает-

ся отдельно. Угольные фильтры не подлежат очистке и
заменяются на новые каждые 3-4 месяца.

В  вытяжки  Pyramida  UNO  50,  UNO  60  устанавливается

один угольный фильтр.

1. Включить или выключить

подсветку.

2. Выключить вентилятор.
3. Включить низкую скорость

вентилятора.

4. Включить среднюю скорость

вентилятора.

5. Включить высокую скорость

вентилятора.

Режим вентиляции

Режим рециркуляции

1

2

4

3

5
