9

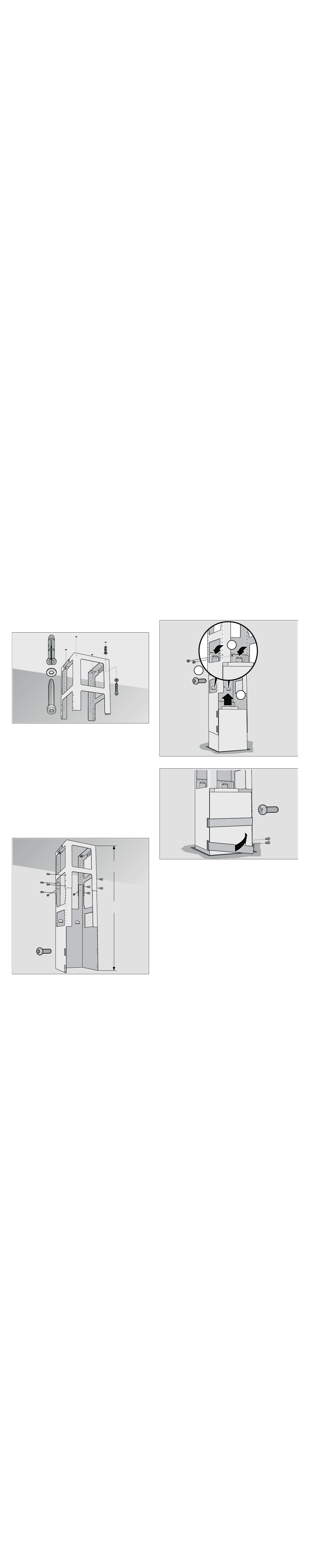

Монтаж
верхней
подвесной
рамы
1.
Определите
перед
монтажом
полную
высоту
подвесной
рамы
и обозначьте
точки
отверстий
для
винтов
.
Указание
:
Высота
подвесной
рамы
регулируется
интервалами по
20
мм
.
2.
Начертите
на потолке
центр
вытяжки
.
3.
С помощью
прилагаемого
шаблона
обозначьте
на потолке
точки
для
крепления
винтов
.
4.
Просверлите
4
отверстия
Ø 8
мм
глубиной
80
мм
для
креплений
и
вдавите
дюбели
заподлицо
с поверхностью
.
5.
Привинтите
верхнюю
часть
подвесной
рамы
к потолку
при
помощи
4
винтов
.
Указание
:
Следите
за правильным
расположением
подвесной
рамы
.
Средняя
планка
служит
определением
для передней
стороны
и должна
показывать
в направлении
панели
управления
кухонной
плиткой
.
Монтаж
нижней
подвесной
рамы
Верхнюю
и нижнюю
часть
подвесной
рамы
закрепите
по определенной
полной
высоте
при
помощи
10
винтов
.
Указания
■
Следите
за правильным
расположением
нижней
подвесной
рамы
.
Открытая
сторона
должна
показывать
в направлении
панели
управления
кухонной
плиткой
.
■
Чтобы
потом
выровнять
подвесную
раму
,
достаточно
освободить
крепежные
винты
на потолке
.
2
Монтаж
прибора
1.
Вставьте
вытяжку
снизу
в подвесную
раму
.
Указание
:
Следите
за тем
,
чтобы
кабель
для
подсоединения
к сети
не был
зажат
.
2.
Привинтите
вытяжку
к подвесной
раме
при помощи
2
фиксирующих
винтов
.
3.
Вставьте
и завинтите
фиксирующую
планку
.
Крепление
соединений
труб
Указание
:
Если
используется
труба
из алюминия
,
тогда
место
присоединения
необходимо
предварительно
сгладить
.
Вытяжная
труба
Ø 150
мм
(
рекомендуемая
величина
)
Вытяжная
труба
крепится
непосредственно
к воздушному
патрубку
и соединение
соответствующим
образом
изолируется
.
Вытяжная
труба
Ø 120
мм
1.
Переходной
патрубок
крепится
непосредственно
к воздушному
патрубку
.
2.
Вытяжная
труба
крепится
к переходному
патрубку
.
3.
Оба
места
соединения
соответствующим
образом
изолируются
.
[
[
[
$EOXIW
PP
8POXIW
PP
[
[
[
