Разметка
и установка
Разметьте следующие линии, как показано на рис.1:
Вертикальную осевую линию до потолка либо до верхней точки вытяжки.
Горизонтальную линию
A
на расстоянии 1270-1560 мм от поверхности плиты. Высота
зависит от длины, на которую вам нужно растянуть кожух воздуховода.
Горизонтальную линию
B
на расстоянии мин. 887 мм (опционально 840 мм)
от поверхности плиты.
Горизонтальную линию
C
на расстоянии мин.717 мм от поверхности плиты.
Отметьте следующие точки:
Точки (1) на горизонтальной линии
A
, на расстоянии 40 мм вправо и влево от осевой
линии.
Точки (2) на вертикальной линии
B
, на осевой линии и на расстоянии 80 мм
(опционально - 135 мм) вправо и влево от нее.
Точки (3) на горизонтальной линии
C
, на расстоянии 112,5 мм вправо и влево от осевой
линии.
Убедитесь, что все точки выровнены по уровню в горизонтальной плоскости.
Установите кронштейны:
нии
В
.
Закрепите кронштейн
21
двумя саморезами
10
(5 x 50) на горизонтальной линии
А
.
Просверлите в отмеченных точках отверстия сверлом или буром ɸ10 мм.
Установите дюбели
11
в отверстия.
Закрепите кронштейн
20
тремя саморезами
10
(5 x 50) на горизонтальной ли
Подвесьте корпус вытяжки на кронштейн
20
.
Убедитесь, что вытяжка висит ровно в горизонтальной плоскости (рис.2)
Снимите металлический фильтр, ввинтите саморезы
10
в дюбели
11
в точках (3).

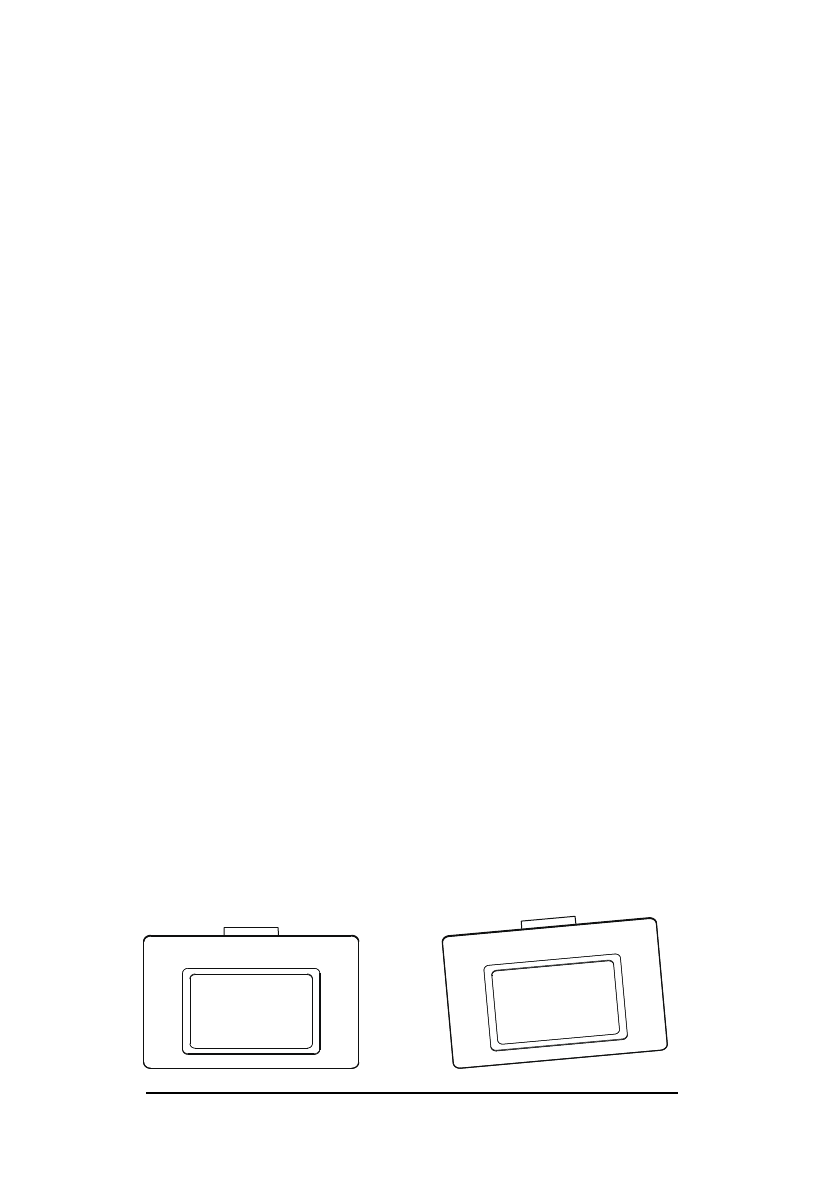

Правильно
Неправильно
Рис.2
