Сделайте метку
(2)
на горизонтальной линии
B
,
80 (135
опционально)
мм вправо от
вертикальной линии отсчета
.
Повторите операцию с другой стороны и на вертикальной линии отсчета, убедившись,
что все три метки находятся на одинаковом расстоянии
.
Сделайте метку
(3)
на горизонтальной линии
C
,
80
мм вправо от вертикальной линии
отсчета
.
Повторите операцию с другой стороны, убедившись, что обе метки находятся на одном
уровне
.
Установка кронштейнов (опционально):
Просверлите отверстия в указанных точках
(1) (2) (3)
, используя сверло
ɸ
10 мм.
Вставьте дюбели
11
в отверстия
(1) (2) (3)
.
Закрепите кронштейн вытяжки
20
с помощью трех шурупов
10
(5 x 50) поставляемых в
комплекте
.
Закрепите кронштейн дымохода
21
с помощью двух шурупов
10
(5 x 50), поставляемых в
комплекте
.
Навесьте корпус вытяжки:
Откройте панель управления.
Снимите металлический фильтр-жироуловитель, воспользовавшись рукоятками.
(Или) Навесьте корпус вытяжки на кронштейн
20
.
(Или) Навесьте корпус вытяжки на шурупы
10
(5 x 50)
в точках
(2).

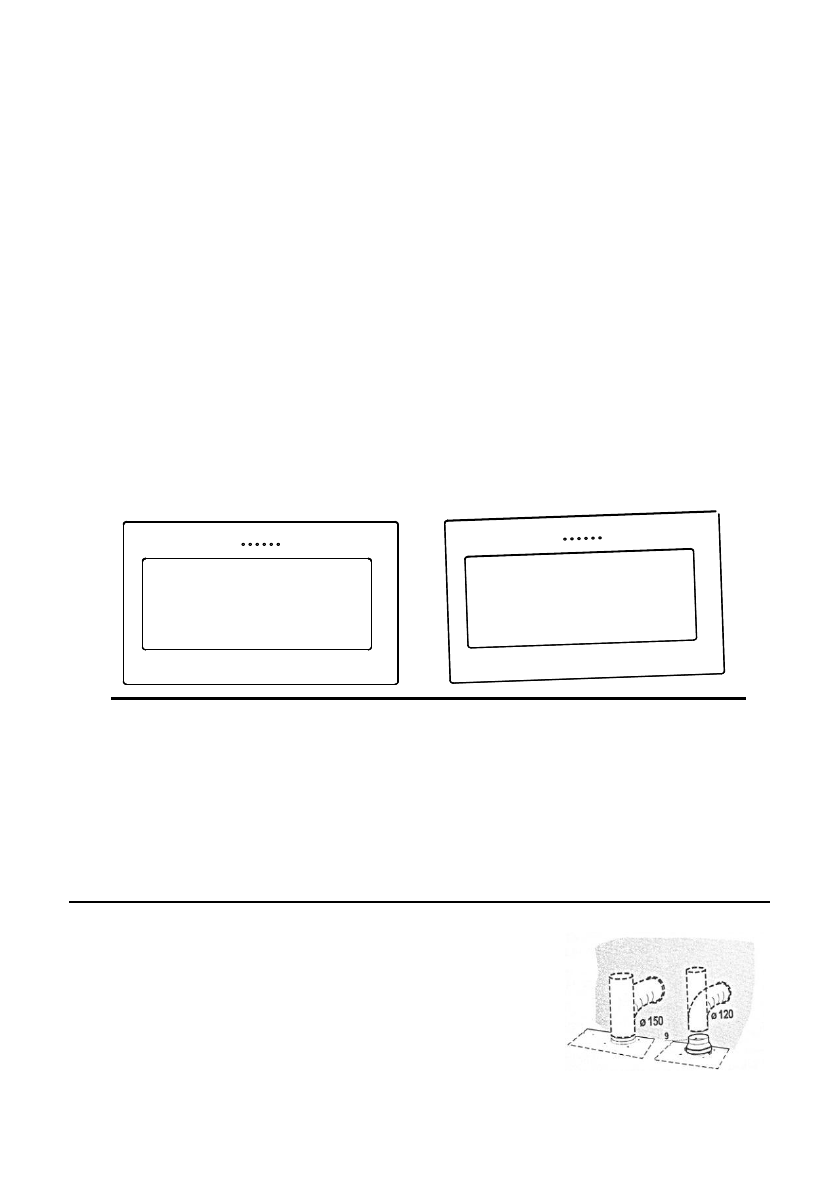

Отрегулируйте положение корпуса вытяжки.
Изнутри корпуса вытяжки зафиксируйте шурупы
10
в дюбелях 11 в точках
(3)
.
Закрепите фильтр в вытяжке.
Закройте панель.
СОЕДИНЕНИЯ
КАНАЛЬНАЯ СИСТЕМА ОТВОДА ВОЗДУХА
При установке канальной системы
, подключите вытяжку к
дымоходу
, воспользовавшись гибкой либо жесткой трубой
ɸ
150 или
ɸ
120 мм - по выбору установщика.
Для установки отводящего соединения
ɸ
120 мм, вставьте
фланец редуктора
3
в отверстие на корпусе вытяжки.
Закрепите трубу
4
с помощью зажимов (не входят в
комплект
).
Снимите угольные фильтры (если есть).
Right Wrong
7
