15

RU

Рис. 1

Рис. 2

Рис. 3

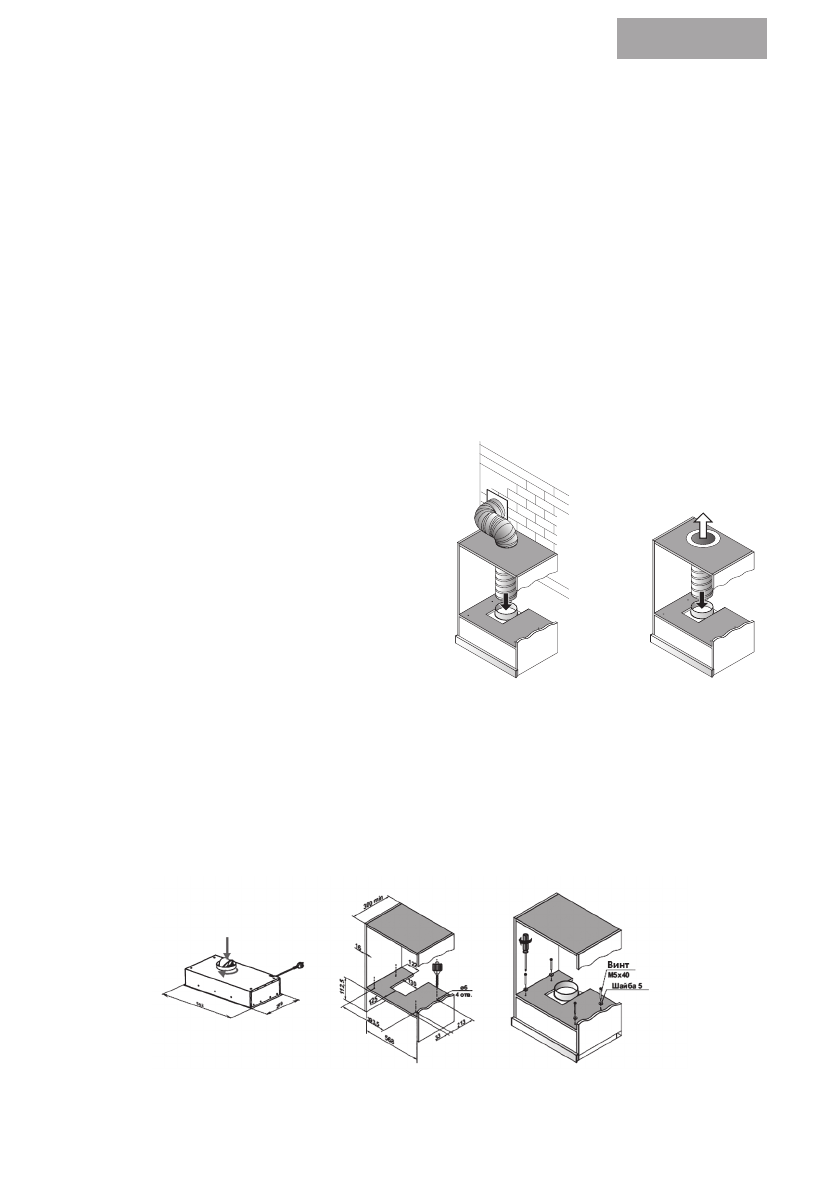

1.  Вставьте  адаптер  воздуховода.  При  необходимости,  при  помощи  саморезов  из  монтажного

комплекта и отвертки за крепите планки крепежные на корпусе вытяжки. (Рис. 2)
2. Выполните отверстия в шкафу согласно эскиза для выбранного варианта установки. (Рис. 3)
3. При помощи винтов М5х40 с шайбами из монтажного комплекта и отвертки прикрепите вытяжку

к шкафу. (Рис. 4)
4.

 Режим отвода:

- соедините воздуховод с адаптером вытяжки. (Рис. 5)
- выведите другой конец воздуховода в вентиляционную шахту.


Режим рециркуляции:

не надо присоединять вытяжку к стационарному вентиляционному каналу или шахте;
соедините  короткий  воздухопровод  с  адаптеромвытяжки  и  выведите  другой  его  конец  в  отверстие

сделанное в верхней части шкафа, и зафиксируйте. (Рис. 6)
Убедитесь в отсутствии щелей в соединениях.

Режим рециркуляции

При  работе  вытяжки  в  режиме  рециркуляции

очищенныйвоздух  возвращается  обратно

в кухню.
Чтобы  вытяжка  работала  в  режиме

рециркуляции воздуха необходимо:
- При установке вытяжки выбрать тип монтажа

– режим рециркуляции;
-  Установить  в  вытяжку  дополнительный

угольный фильтр (1 шт.).
Угольные  фильтры  в  комплект  поставки

не входят и приобретаются отдельно.
Угольные фильтры не подлежат очистке и заменяются на новые каждые 3-4 месяца.

Для вытяжки RAOULIA:

Установка вытяжки на стену:

Рис. 5

Рис. 6
