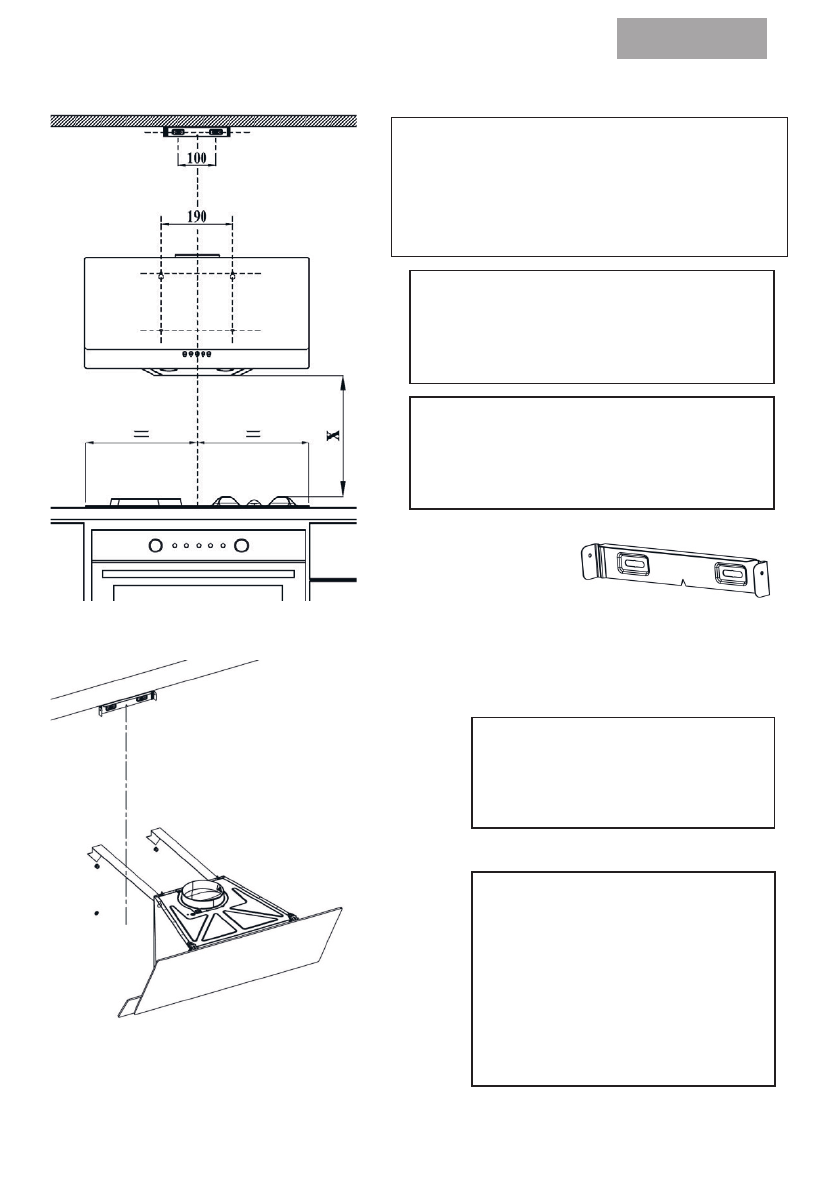

13

RU














2)

Учитывая высоту места установки,

просверлите отверстия Ø6 мм в стене,

используя перфоратор (

E,F

), для листа

внутреннего патрубка дымохода и вставьте

пластиковые заглушки Ø6 мм в эти отверстия.



3)

Затяните 2 болта 4,8x50 YSB в заглушках

в стене в точках

и

 B

. Убедитесь, что

между головкой болта и стеной имеется

расстояние 5 мм.

4)

Прикрепите лист к заглушкам в стене Ø6

мм в точках

E

 и

F,

 используя болты 3,9x22

RYSB.

5)

Повесьте вытяжку, привинтив ее

в точках

A

 и

B

, соблюдая зазор

между головкой болта и стеной 5

мм.

(Рисунок 5)

6)

Откройте защитное стекло

вытяжки, потянув ее на себя, и

удалите алюминиевый

картриджный фильтр. Закрепите

продукцию, затянув болты 4,8x50

YSB в пластиковых заглушках на

стене в отверстиях

C

 и

D

, видимых

с внутренней стороны продукции.

(Рисунок 5)

лист внутреннего патрубка

дымохода
