из розетки.
7. Если в помещении, кроме вытяжного устройства, работают другие установки, не
питаемые электричеством (напр. печи на жидкое горючее, проточные нагреватели,
гидротермы), следует создать условия для соответствующей вентиляции (протока
воздуха). Возможна безопасная эксплуатация, если при одновременной работе
вытяжного устройства и сжигающих установок, зависящих от воздуха в помещении,
на место установки этих устройств, имеется вакуумметрическое давление не
превышающее 0,004 милибарa (это условие не требуется, если вытяжное устройство
работает в режиме поглотителя запахов).
8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.
V. MOНТАЖ
Для установки устройства, следует выполнить следующие операции:
1.
Обозначить на стене расстояние между отверстиями для крепления, прикладывая
вытяжку к стене.
2.
Нанести на стену разметки, учитывая минимальное расстояние вытяжки от

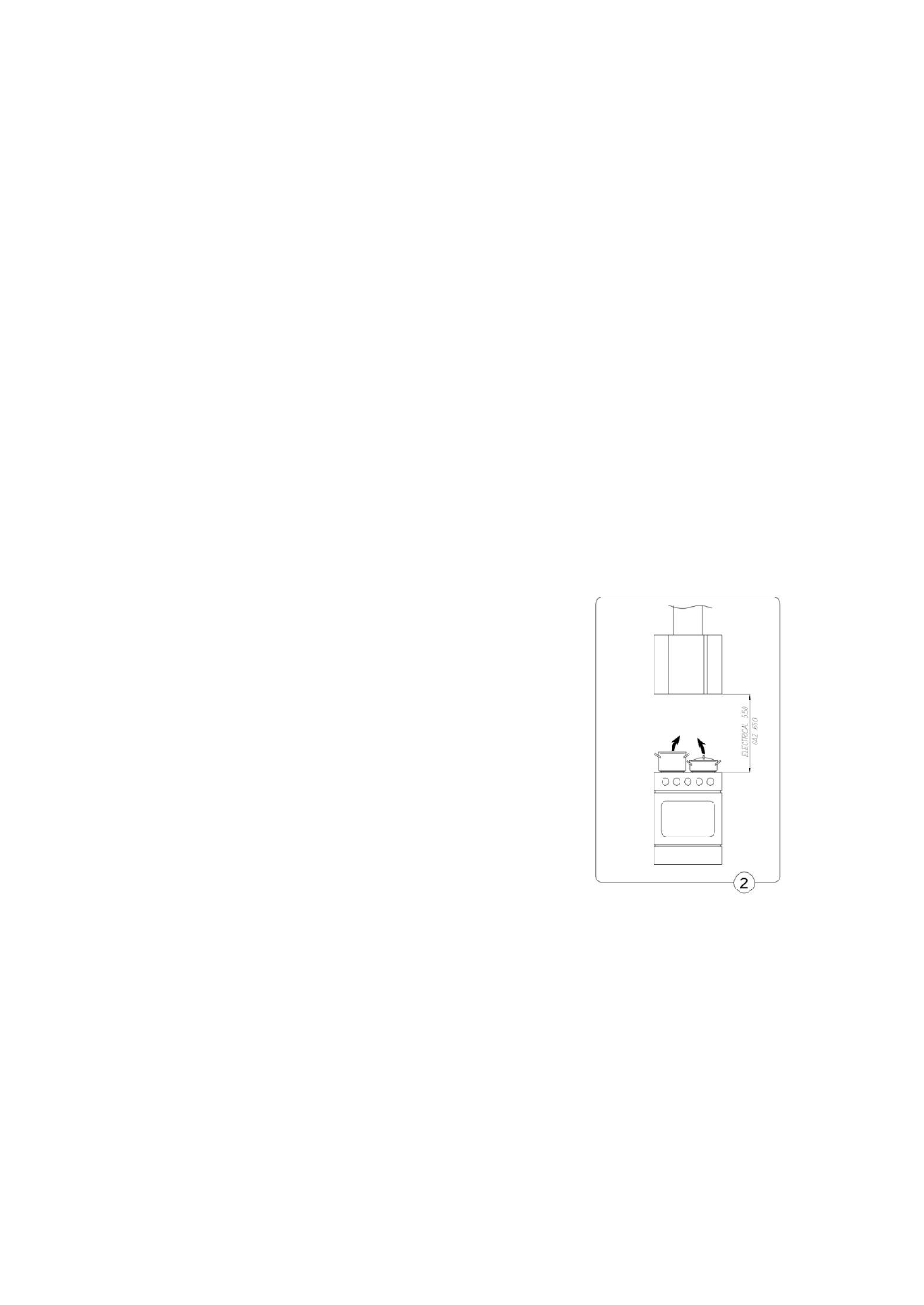

рабочей поверхности плиты (Рис.2)
3.
Высверлить в стене отверстия диаметр которых должен соответствовать диаметру
монтажных дюбелей, которые необходимо поместить в этих отверстиях (Рис.3
поз. G и F).
4.
Подвесить корпус вытяжки (Рис 1 поз. С)
5.
Подключить
вытяжку
к
вентиляционному
каналу.
6.
Подключить вытяжку к электричеству.
7.
На
соответствующей
высоте
установить
верхнюю подвеску панели (Рис 3 поз. I)
8.
Установить телескопические короба воздуховода
(Рис 4)
1. Монтаж кожуха устройства
а) На стене нанести горизонтальную линию
обозначающую середину кухонной плиты,
б) Приложить к стене вытяжку, установить её
симметрически по линии, сохраняя при этом
расстояние между отверстиями и нагревательной
панелью минимум 980 мм, предварительно выровнять, обозначить на стене расстояние
между монтажными отверстиями,
в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых
соответствует приложенным дюбелям (Рис. 3 поз. G и F), вбить дюбели, а затем
вкрутить шурупы,
г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо
установить соответствующий воздуховод отводящий воздух в вентиляционный канал,
д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе
с верхней подвеской (Рис. 3 поз. I) следует установить разделитель воздуха (Рис. 3 поз.
K), который будет направлять отфильтрованный угольным фильтром воздух в
боковые отводящие решетки верхнего корпуса назад на кухню,
е) Верхнюю подвеску необходимо установить на соответствующей высоте,
