5
1.
Приготовить монтажный крепитель (несущий каркас) С.
2.
Подключить вытяжку к вентиляционной шахте.
3.
Подключить устройство к электросети.
4.
Прикрепит вытяжку к заранее установленному монтажному
крепежу.
1. Установка каркаса.
a)
Отметьте на потолке центр варочной поверхности.
b)
С помощью прилагаемого несущего
каркаса надо отметить места для винтов,
отметить расстояние между отверстиями.
c)
Просверлите отверстия в намеченных
точках на потолке, используя сверла, диаметр
которых соответствует дюбелям.
d)

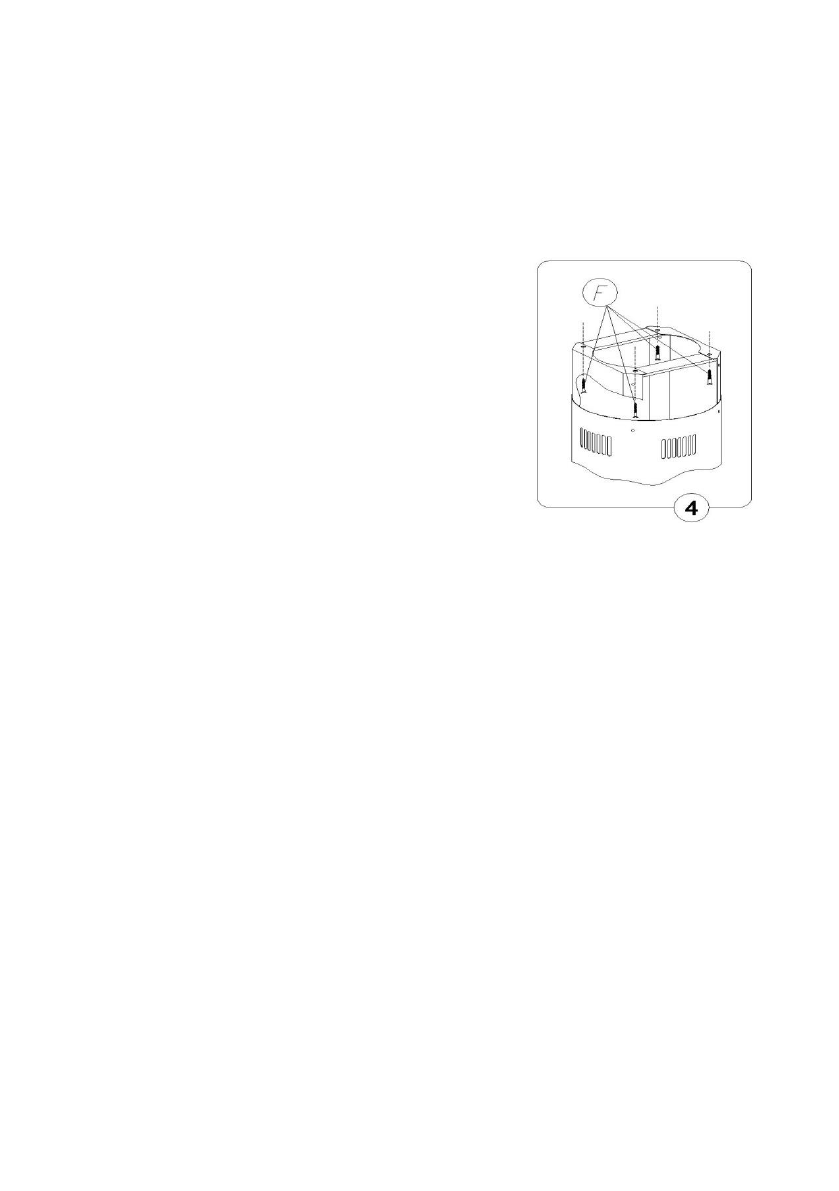

Вбить дюбели, а затем прикрепить
несущий каркас к потолку четырмя винтами
(Рис.4. поз. F) и выровнять его.
2. Установка вытяжки
1.
Выкрутить несущий каркас и осторожно вытащить его из
маскирующего короба.
2.
С помощью каркаса надо отметить места для винтов,
3.
Прикрепить несущий каркас к потолку четырмя винтами,
4.
Подключить вытяжку к вентиляционному шахту ( употреблять
только когда вытяжка будет работать в режиме вытяжной системы)
5.
Одеть и привинтить верхний маскирующий короб (Рис.4). Во время
установки надо обратить внимание на кабели питания галогенов и
управления чтобы они находились внутри короба.
6.
На верхний короб надо одеть нижний короб (обратите внимание на
правильное
положение
панели
управления.
Рис.5.)
В случае когда требуемая высота будет равна максимальной высоте
вытяжки можем свободно вкрутить винты в уже существующие
отверстия. В случае когда требуемая высота будет меньше чем
максимальная высота вытяжки надо установить правильное
положение, отметить новое место отверствий, снять короб,
