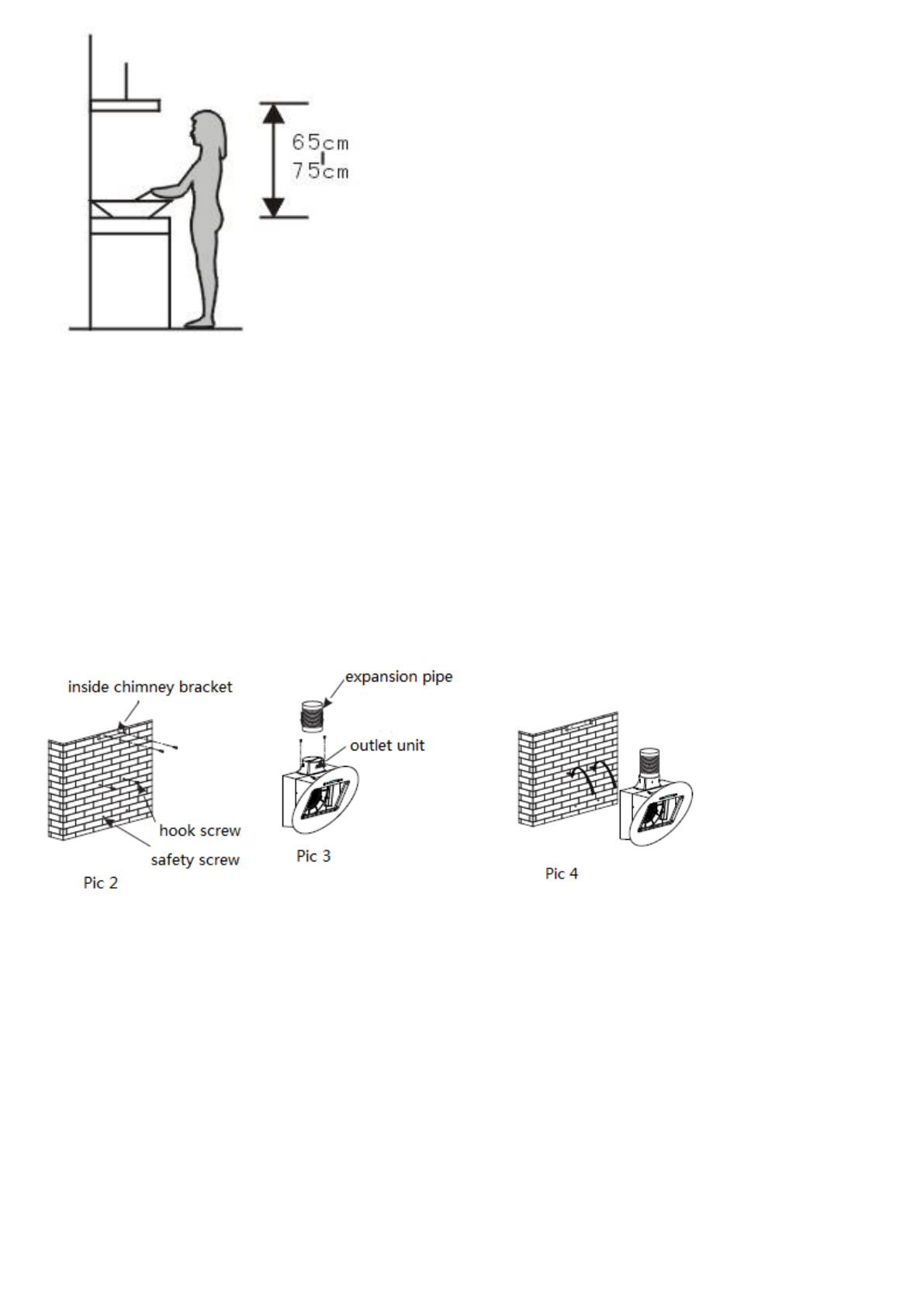

Выберите подходящее место для размещения вытяжки и просверлитеl 6 отверстий диаметром Φ8 для
крюка, кронштейна внутреннего кожуха и отверстий для фиксации винтов. Все отверстия должны быть на
одной линии! Установочное положение кронштейна внутреннего кожуха должно быть самым верхним –
см. рис. 2.
-
Поместите деревянную пробку в отверстия на стене и закрепите кронштейн внутреннего кожуха с
помощью утопленных саморежущих винтов ST4*30. Закрепите плоские винты ST4*30 в позиции
просверленного крюка -головка винта должна быть на расстоянии 3-5мм от стены, чтобы крюк можно было
подвесить. См рис.2.
-
Зафиксируйте выходное отверстие на вытяжке, соединяющее вытяжку и гофру с помощью плоских
винтов ST4*8 , и присоедините гофру. См рис 3.
-
Подвесьте вытяжку на средние винты. См рис 4.
-
Поместите внутренний кожух во внешний и прикрепите кронштейн верхнего кожуха к внутреннему кожуху
с помощью плоских винтов ST4*8 . Убедитесь, что внутренний кожух можно регулировать. Поместите
соединённые кожухи наверх вытяжки и прикрепите с помощью винтов ST4*8, вытяните гофру наружу. См.
Рис. 5.
-
Вытяните внутренний кожух и закрепите его на кронштейне с помощью винтов ST4*8 . Выньте фильтры
и закрутите винтами ST4*30 отверстия. Прикрепите внутреннюю дверцу. См рис 6.
