Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо отвести
наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением высотных
домов).
1.
Потолок должен выдерживать как минимум 120кг веса, толщина потолка должна быть
≧
30MM,
просверлите 1*170mm круглую дырочку в потолке.
2.

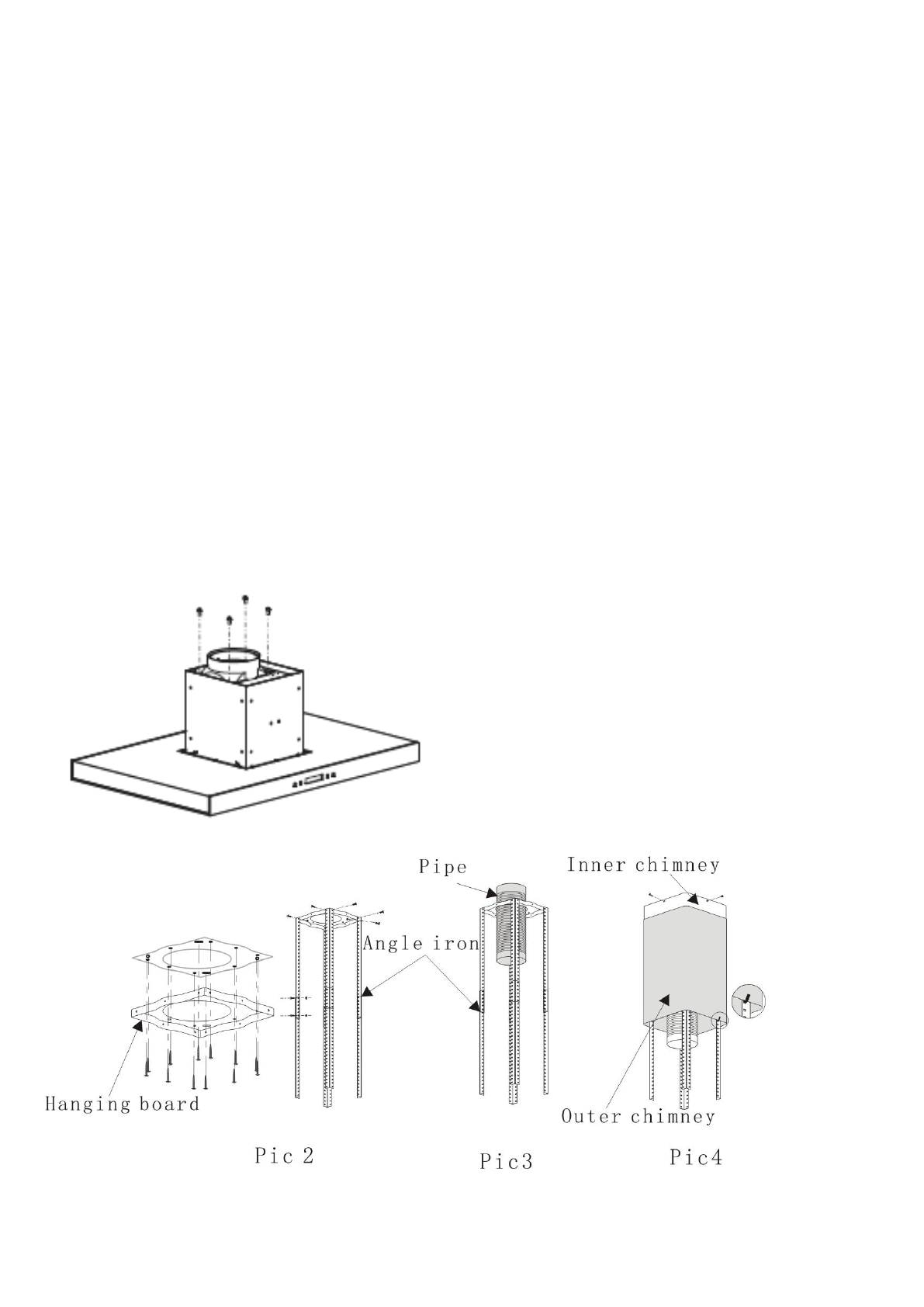

Согласно расстояниям дырочек на подвесном брусе, просверлите 12 дырочек в потолке (см. рис 2), и
используйте 12шт больших плоских винтов ST6*40mm для фиксации подвесного бруса к потолку, а
затем используйте 8штук M4*10 винтов и M4 гаек с уплотняющей прокладкой для присоединения
стального уголка к подвесному брусу (см. рис.1), посчитав длину стального уголка, и 16штук M4*10
больших плоских винтов и M4 гаек с уплотняющей прокладкой для соединения двух стальных уголков
(длина перекрытия уголка должна быть не менее 100MM)
3.
Вытяните одну сторону гофры через отверстие170MM, см рис. 3.
4.
Используйте 4шт ST4*8 больших плоских винтов для присоединения внутреннего кожуха к подвесному
брусу, затем поместите внешний кожух и с помощью двух крюков присоедините внешний кожух, см.
рис. 4.
