1. Монтаж кожуха устройства

а)  На  стене  нанести  горизонтальную  линию  обозначающую  середину  кухонной
плиты,

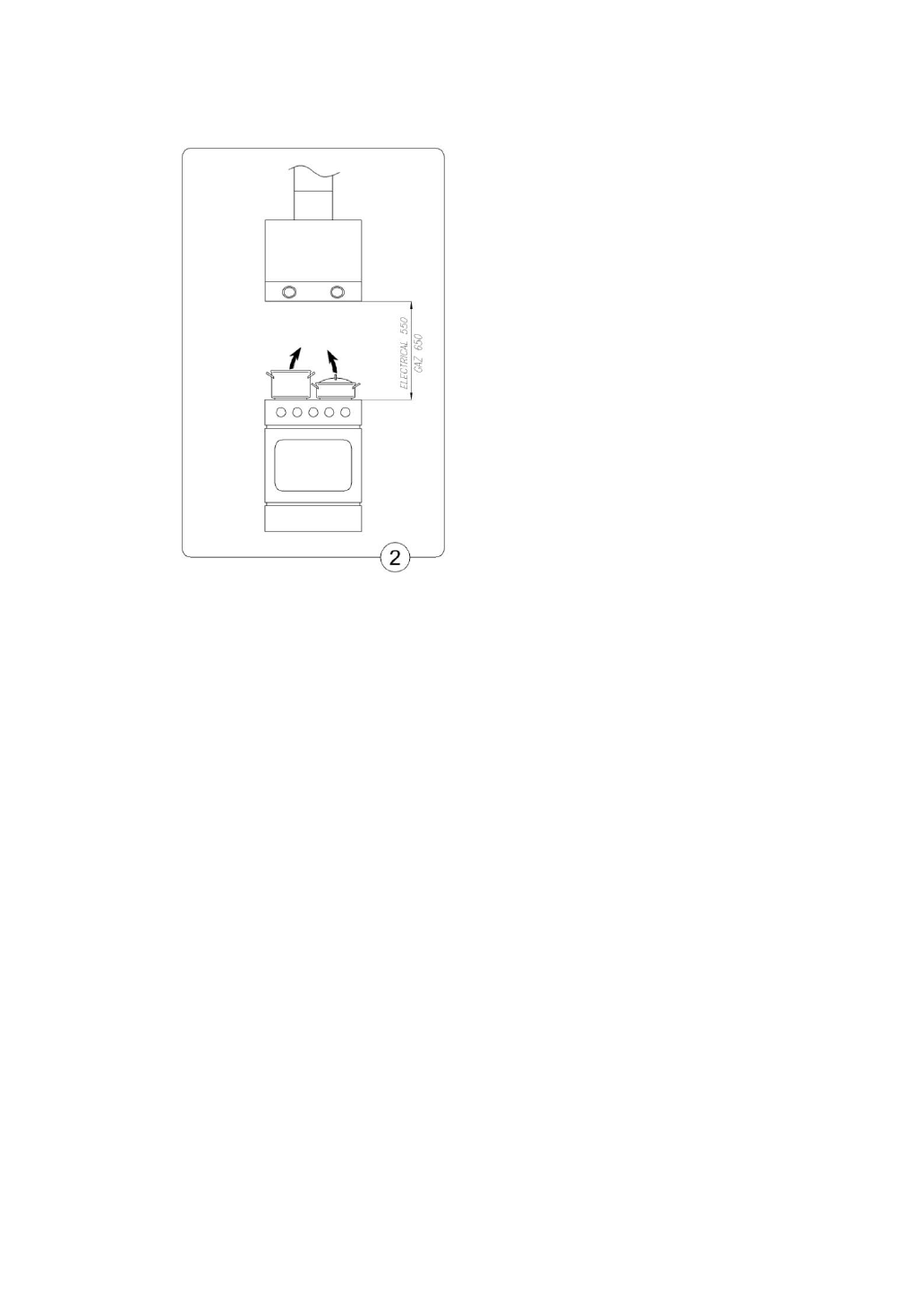

б)  Приложить  к  стене  вытяжку,  установить  её  симметрически  по  линии,  сохраняя
при  этом  расстояние  между  отверстиями  и  нагревательной  панелью  минимум  980  мм,
предварительно  выровнять,  обозначить  на  стене  расстояние  между  монтажными
отверстиями,
в)  Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых
соответствует  приложенным  дюбелям  (Рис.  4),  вбить  дюбели,  а  затем  вкрутить
шурупы,
г)  В  случае  если  вытяжка  будет  отводить  загрязненный  воздух,  то  необходимо
установить соответствующий воздуховод отводящий воздух в вентиляционный канал,
д)  В  случае  если  вытяжка  будет  использоваться  в  качестве  рециркулятора,  то  вместе
с  верхней  подвеской  (Рис.  5  поз.  Е)  следует  установить  разделитель  воздуха  (Рис.  5
поз.F  ),  который  будет  направлять  отфильтрованный  угольным  фильтром  воздух  в
боковые отводящие решетки верхнего корпуса назад на кухню,
е)  Верхнюю подвеску необходимо установить на соответствующей высоте,
ё)  На  установленную  вытяжку  необходимо  одеть  телескопические  короба  и
раздвинуть их до требуемой высоты ,
ж)  Шурупами  прикрепить верхний короб к верхней подвеске
з)  Подключить вытяжку к электрической сети.
