гидротермы), следует создать условия для соответствующей вентиляции (протока
воздуха). Возможна безопасная эксплуатация, если при одновременной работе
вытяжного устройства и сжигающих установок, зависящих от воздуха в помещении,
на место установки этих устройств, имеется вакуумметрическое давление не
превышающее 0,004 милибарa (это условие не требуется, если вытяжное устройство
работает в режиме поглотителя запахов).
8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.
V. MOНТАЖ
Для установки устройства, следует выполнить следующие операции:
1.
Обозначить на стене расстояние между отверстиями для крепления, прикладывая
вытяжку к стене.
2.

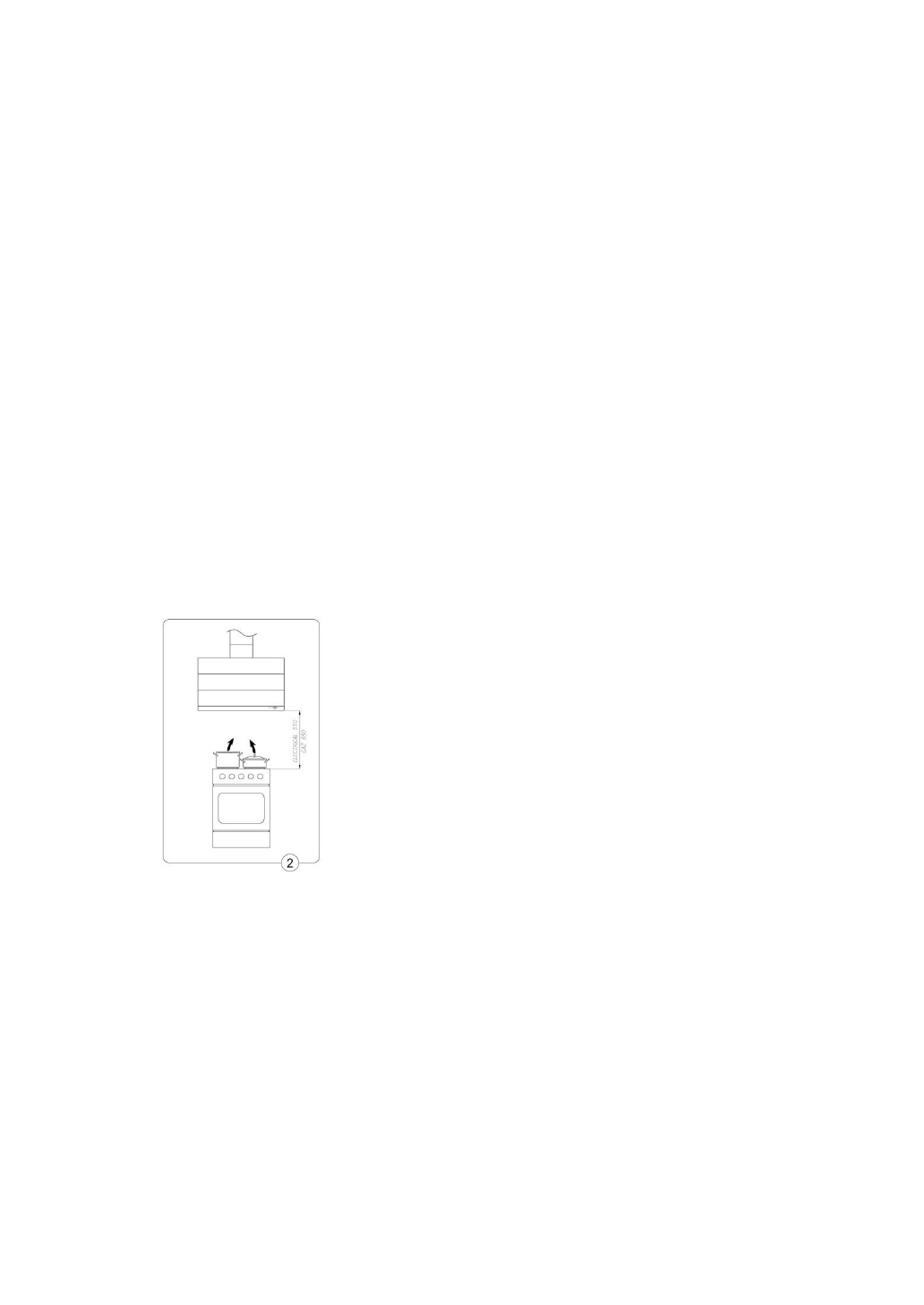

Нанести на стену разметки, учитывая минимальное расстояние вытяжки от
рабочей поверхности плиты (Рис.2)
3.
Высверлить в стене отверстия диаметр которых должен соответствовать диаметру
монтажных дюбелей, которые необходимо поместить в этих отверстиях (Рис.3
поз. E).
4.
Подвесить корпус вытяжки (Рис 1 поз. B)
5.
Подключить вытяжку к вентиляционному каналу.
6.
Подключить вытяжку к электричеству.
7.
На соответствующей высоте установить верхнюю подвеску трубы
8.
Установить телескопические короба воздуховода (Рис 1 поз. D и C)
1. Монтаж кожуха устройства
а) На стене нанести горизонтальную линию обозначающую середину кухонной
плиты,
б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя
при этом расстояние между отверстиями и нагревательной панелью минимум 980 мм,
предварительно выровнять, обозначить на стене расстояние между монтажными
отверстиями,
в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых
соответствует приложенным дюбелям (Рис. 3 поз.E), вбить дюбели, а затем вкрутить
шурупы,
г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо
установить соответствующий воздуховод отводящий воздух в вентиляционный канал,
Содержание
- 2 „CASCADA E; „CASCADA E”
- 5 Монтаж кожуха устройства
- 7 Работа устройства в режиме поглотителя; VI. ОБСЛУЖИВАНИЕ И УХОД; Безопасность пользования
- 8 работы вентилятора
- 9 включает/выключает блокировку панели Управления.; Внимание; буква должна исчезнуть.
- 11 VI. Гарантийные обязательства и условия.; Устанавливается; Гарантийное обслуживание не производится при:
- 12 Место проведения гарантийного ремонта.; ТАЛОН; На ремонт кухонного вытяжного шкафа типа: CASCADA E; Устранение изношенных устройств; на продукте, инструкции обслуживания или упаковке.
- 13 предоставить администрация гмины.; Гарантийная карта
