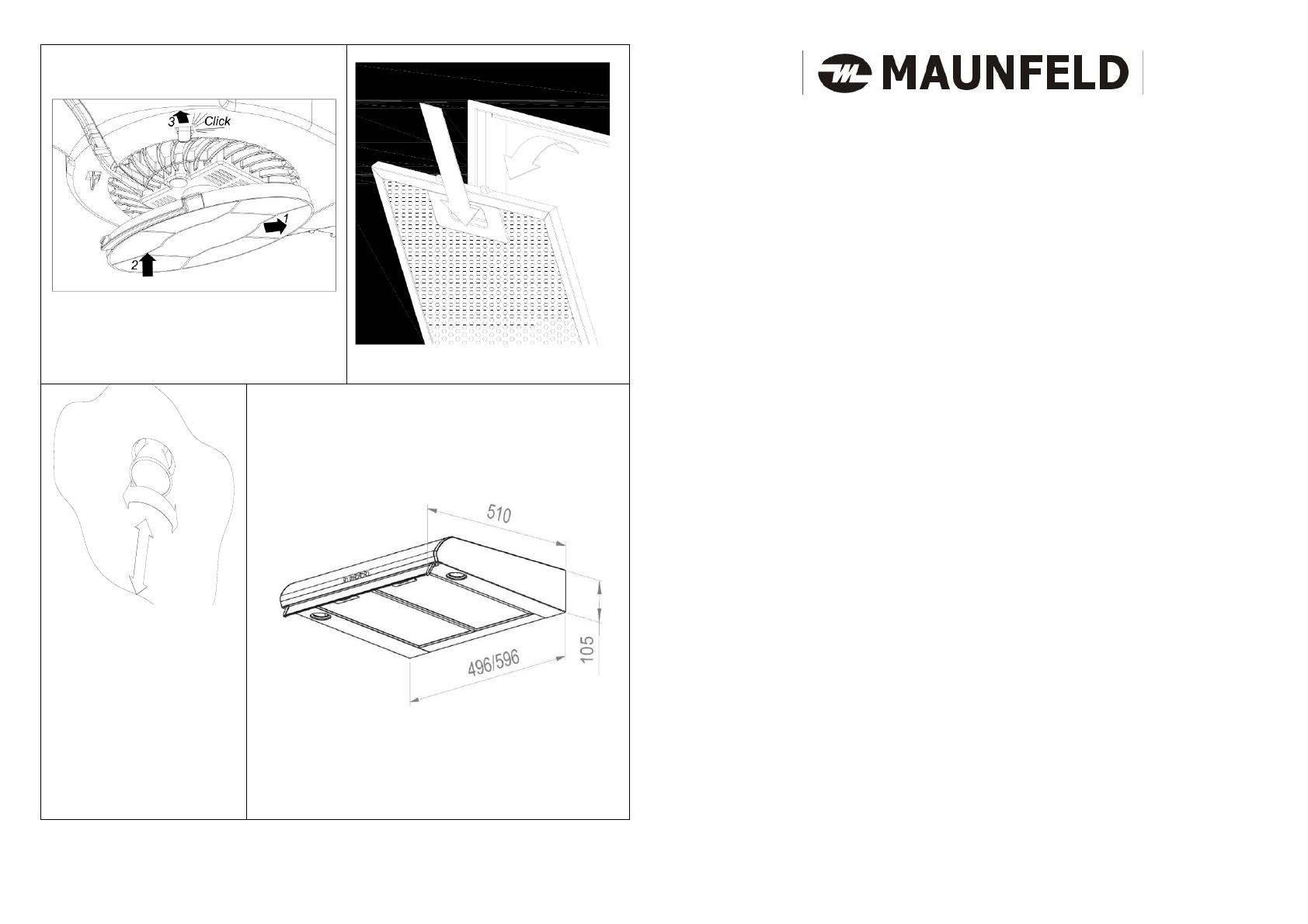

S5
S1
S2
S4
Инструкция по эксплуатации
Вытяжки
CAM
Технические параметры
Производительность
620m³/h
Напряжённость номинальное
230V-50Hz
Общая мощность
120
Вт
Мощность лампочки
2x35
В
(max 35
В
)
Уход воздуха
Ø120mm
Общие правила по безопасности и по монтажу:
Монтаж устройства должен производиться в соответствии с условиями и указаниями,
представленными в настоящей инструкции по эксплуатации.
Производитель не несет ответственность за неполадки, возникшие в результате монтажа ,
который проводился не в соответствии с настоящей инструкцией.
Производитель не несет ответственность за продукт в том случае, если конструкция зонта
была изменена посторонними лицами.
Если кухонный зонт используется одновременно с устройствами для сгорания газа или других
топлив, то данное помещение должно проветриваться (не относиться к закрытой системе
циркуляции воздуха).
Под кухонным зонтом запрещается использование открытого очага огня,
В случае повреждения несъемного провода питания необходимо его заменить на
специальный провод или комплект проводов, закупленный у производителя или же на
специализированном ремонтном заводе.
Нельзя отводить воздух из зонта в дымоходный канал, который служит для отвода газов
выбрасываемых устройствами для сжигания газа или други х топлив (не относится к зонтам с
закрытой системой циркуляции воздуха)
Перед подсоединением зонта к источнику питания и проверкой его рабочего состояния
необходимо проверить правильно ли был подключен кабель питания и не был ли он прижат
зонтом в процессе монтажа.
Перед очисткой необходимо выдернуть штепсель из гнезда электросети.
Чистка не в соответствии с инструкцией может стать причиной возникновения пожара.
Предназначение и режим работы
Зонт предназначен для работы во всасывающем режиме с последующим отводом паров наружу
или для работы в режиме фильтрации с внутренней рециркуляцией, закрытая система циркуляции.
Монтаж зонта
Минимальное расстояние от поверхности нагревательного устройства, на котором расположена
посуда, до нижнего края кухонного зонта должно составлять не менее 45 см при кухонных
электроплитах и не менее 65 см при газовых и электро-газовых плитах. Если в инструкции
нагревательного устройства предусмотрено более широкое расстояние до кухонного зонта, то
необходимо действовать соглас но данным указаниям. Монтаж зонта и защитной трубы зонта
представлен на рисунке
S3.
При монтаже зонта необходимо действовать согласно общим
действующим положениям по отводу воздуха из помещения. Необходимо учесть то, что
использование спиральных алюминиевых труб сокращает производительность зонта и
увеличивает шум потока воздуха.
