Вытяжка предназначена для выведения запахов и паров из кухонного помещения. Воздух надо
отвести наружу непосредственно в атмосферу или через вентиляционные каналы (за исключением
высотных домов).
1.
Потолок должен выдерживать как минимум 40кг веса, толщина потолка должна быть
≧
30MM,
см. фото 2, просверлите 1*170mm круглую дырочку в потолке.
2.
Согласно расстояниям дырочек на подвесном брусе, просверлите 12 дырочек в потолке (см.
рис 2), и используйте 12шт больших плоских винтов ST6*40mm для фиксации подвесного бруса
к потолку, а затем используйте 8штук M4*10 винтов и M4 гаек с уплотняющей прокладкой для

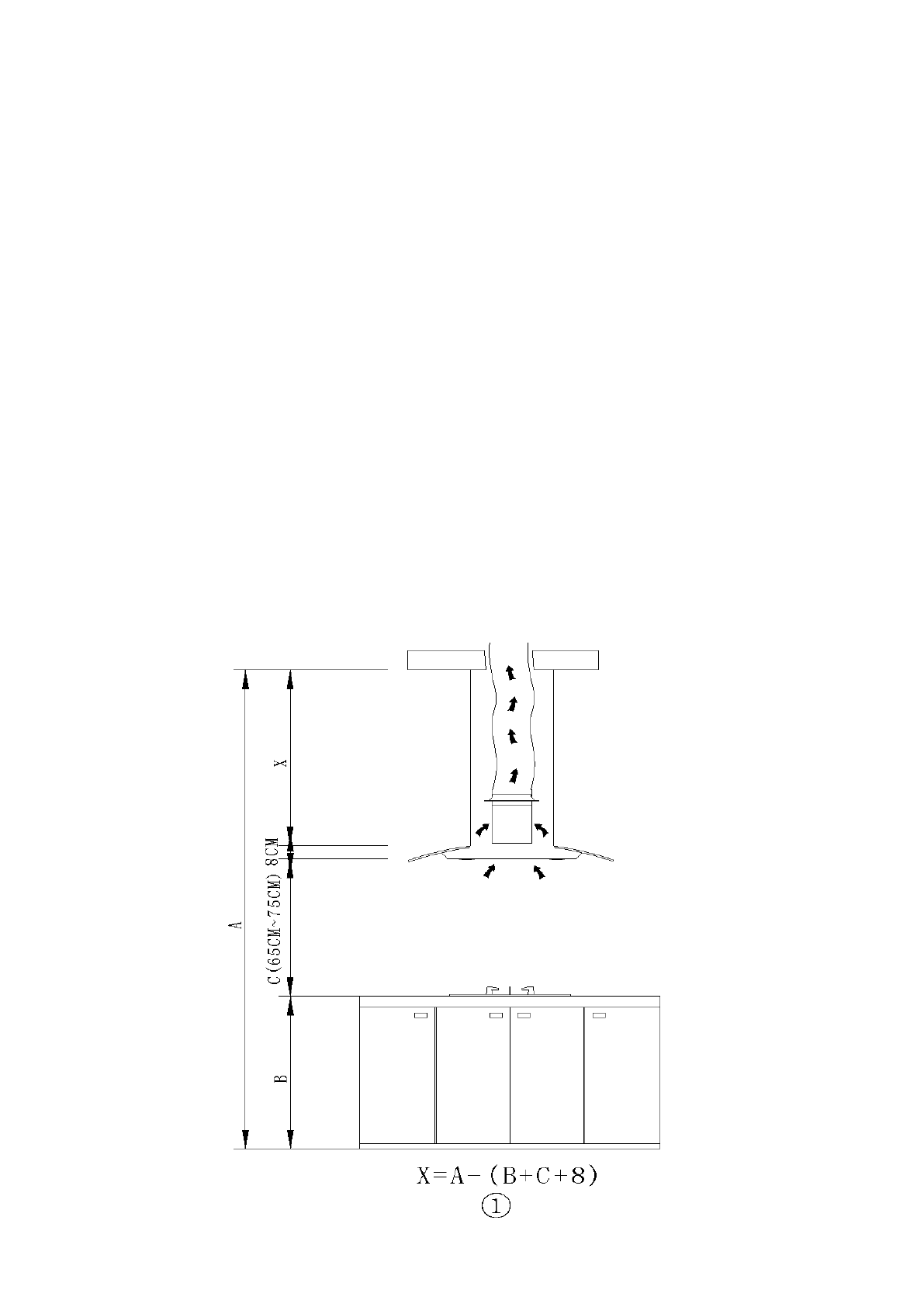

присоединения стального уголка к подвесному брусу (см. рис.1), посчитав длину стального
уголка, и 16штук M4*10 больших плоских винтов и M4 гаек с уплотняющей прокладкой для
соединения двух стальных уголков (длина перекрытия уголка должна быть не менее 100MM)
3.
Вытяните одну сторону гофры через отверстие170MM, см рис. 3.
4.
Используйте 4шт ST4*8 больших плоских винтов для присоединения внутреннего кожуха к
подвесному брусу, затем поместите внешний кожух и с помощью двух крюков присоедините
внешний кожух, см. рис. 4.
5.
Для установки выхода используйте 4шт ST4*8 больших плоских винтов, см. рис.5.
6.
Поправьте 4 винта на стекле, зафиксировав стекло плотнее к вытяжке, см. рис. 6.
7.
Зафиксируйте прямо вытяжку, используйте 16штук M4*10 больших плоских винтов для
присоединения корпуса вытяжки к уголку, см рис 7.
8. Протяните гофр-трубу через выход, вытяжка установлена, см. рис. 9.
