УСТАНОВКА

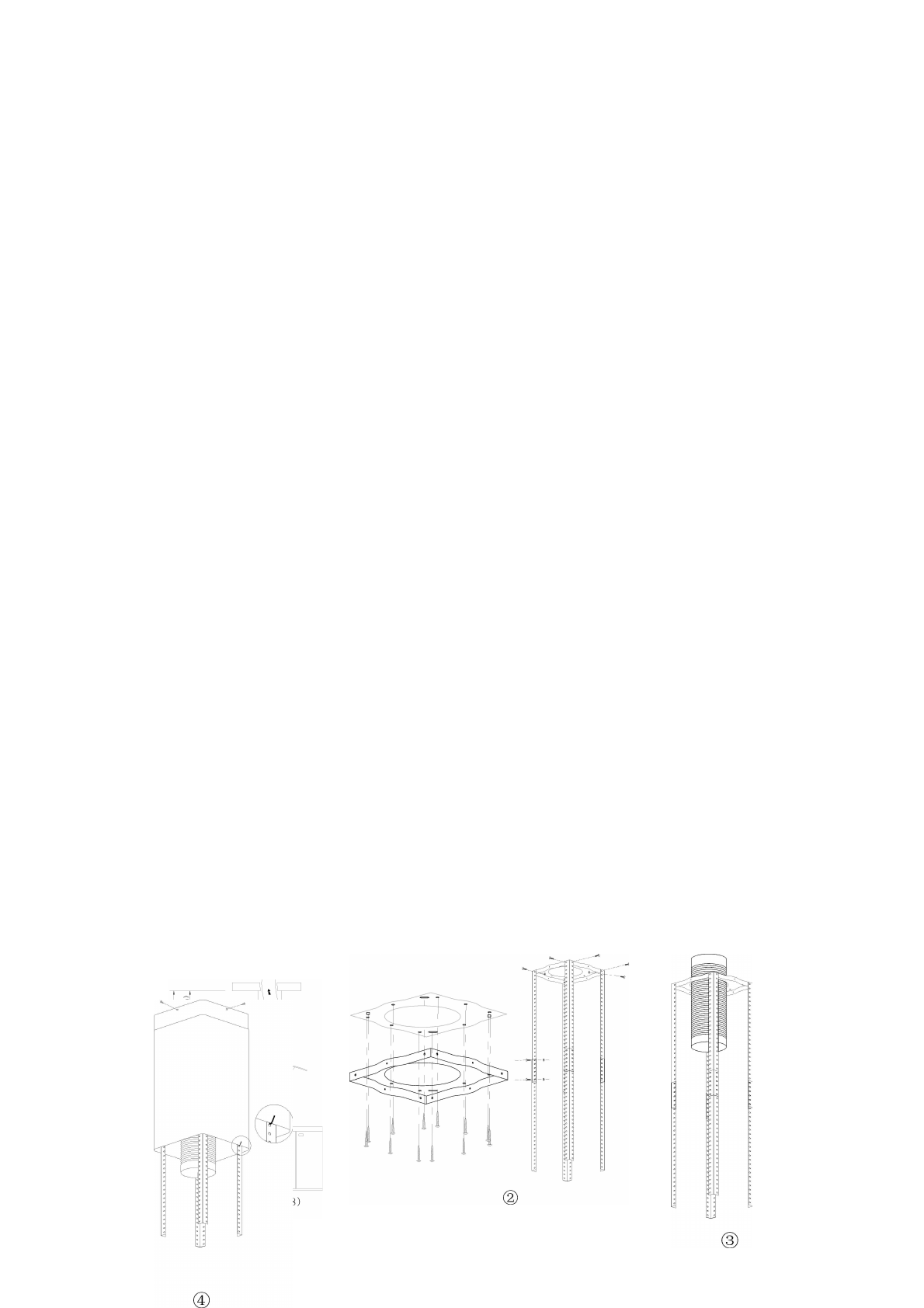

1. Потолок должен выдерживать не менее 40 кг веса, а его толщина
должна   быть   ≥   30   мм   (см   рис. 2).   Сделайте   в   потолке  одно   круглое
отверстие диаметром 170 мм.

2. Просверлите 12 отверстий в потолке согласно подвесной пластине
(см. рис. 2),   которую   будут   держать   12   больших   винтов   с   плоской
головкой   (ST6*40   мм);   далее   используйте   8   винтов   и   гайку   М4   с
уплотнителем   для   соединения   углового   крепления   и   подвесной
пластины,   рассчитав   длину   углового   крепления   (см.   рис. 1);   затем
используйте 16 больших винтов с плоской головкой (М4*10) и гайку
М4   с   уплотнителем   для   соединения   одного   и   второго   угловых
креплений   (нахлест   углового   крепления   должен   быть   не   менее
100 мм).

(1) Пусть   выдвижная   труба   с   одной   стороны   войдет   в   отверстие

диаметром 170 мм (см. рис. 3).

(2) Используя   4   больших   винта   с   плоской   головкой   (ST4*8),

соедините   внутренний   короб   с   подвесной   пластиной,   затем
установить   один   внешний   короб;   два   крюка   будут
использоваться   для   подъема   внешнего   короба   в   случае
последующей установки (см.  рис. 4).

(3) Используйте   4   больших   винта   с   плоской   головкой   (ST4*8)   для

установки выходного фланца (см. рис. 5).

(4) Отрегулируйте 4 винта, фиксирующих стекло, чтобы убедиться

в   том,   что   стекло   и   корпус   кухонной   вытяжки   надежно
соединены и закреплены (см. рис. 6).

(5) Поднимите вытяжку; используйте 16 больших винтов с плоской

головкой   (М4*10)   для   соединения   корпуса   вытяжки   и   углового
крепления (см. рис. 7).

(6) Соедините   выдвижную   трубу  с   выходным   фланцем;   убедитесь,

что все  подключено  правильно, затем уберите крюк и опустите
внешний короб; установка вытяжки завершена (см. рис. 9).
