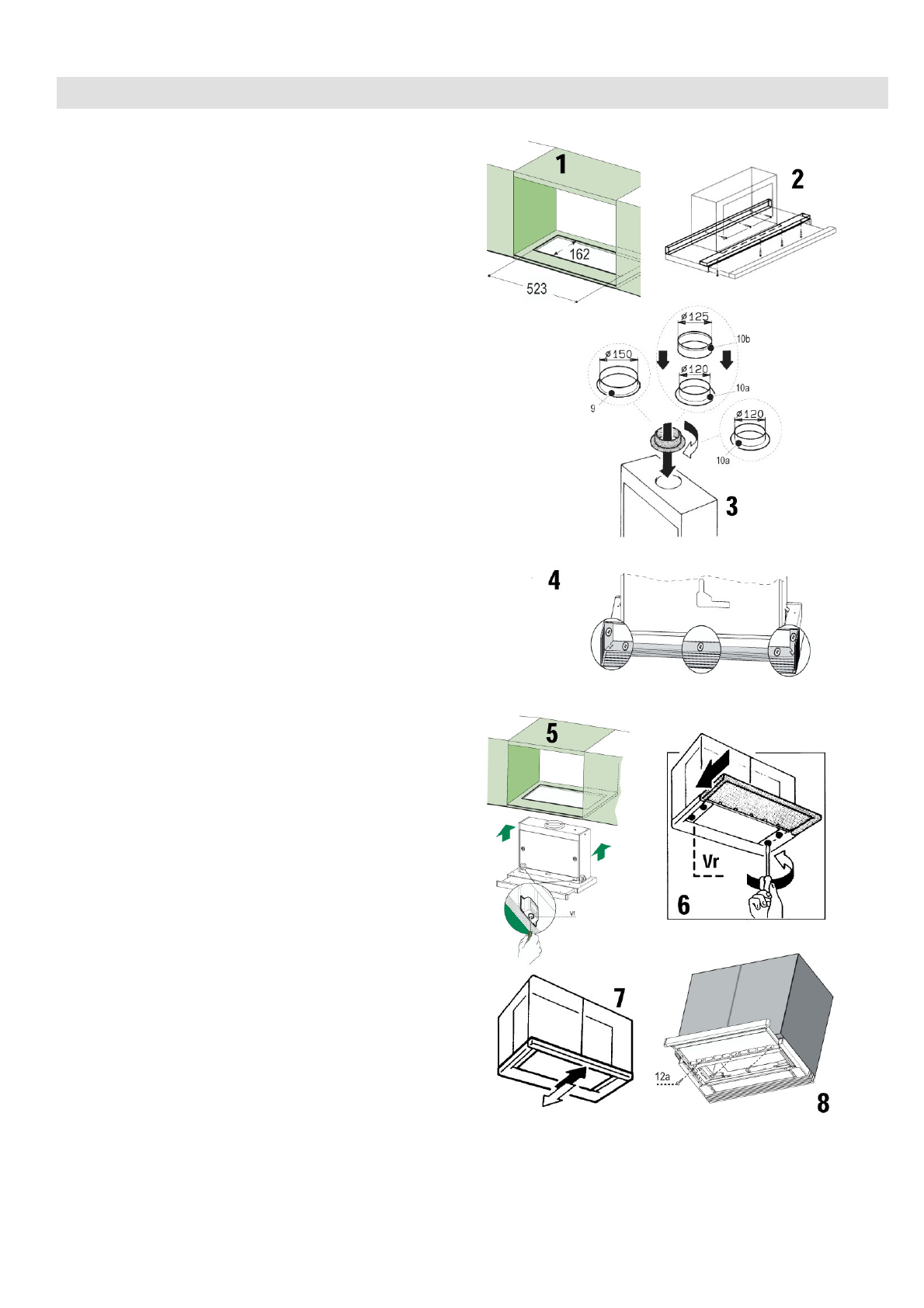

Установка
5
•
Вытяжку
можно
установить
непосредственно
на
нижней
поверхности
шкафа
(
минимальная
высота
650
мм
над
варочной
поверхностью
),
используя
защёлкивающиеся
боковые
опоры
.
•
Проделайте
в
нижней
поверхности
шкафа
отверстие
(
рис
. 1).
•
Перед
проведением
установки
,
следует
снять
деревянные
транспортировочные
доски
,
прикрученные
к
коробу
вытяжки
и
козырьку
(
рис
. 2).
•
Выберите
соответствующий
фланец
и
вставьте
его
в
верхнее
отводное
отверстие
вытяжки
(
рис
. 3).
•
Привинтите
закрывающий
профиль
20
к
задней
части
вытяжки
,
используя
прилагающиеся
шурупы
12f
(2,9
х
9,5) (
рис
.
4).
•
Откройте
выдвижной
экран
.
•
Снимите
жировые
фильтры
поочереди
,
отсоединив
соответствующие
крепёжные
элементы
.
•
Закройте
выдвижной
экран
.
•
Вставьте
вытяжку
так
,
чтобы
защёлкивающиеся
боковые
опоры
встали
на
место
(
рис
. 5).
•
Закрепите
вытяжку
,
затянув
шурупы
Vf
снизу
вытяжки
(
рис
5).
•
При
необходимости
отрегулируйте
выдвижной
экран
и
проделайте
следующее
:
•
Ослабьте
четыре
регулировочных
шурупа
Vr
и
закройте
выдвижной
экран
(
рис
.6).
•
Отрегулируйте
положение
выдвижного
экрана
,
относительно
шкафа
(
рис
. 7).
•
Поддерживая
козырёк
вытяжки
в
неподвижном
состоянии
,
снимите
выдвижной
экран
и
закрепите
регулировочные
шурупы
(
рис
.6).
•
Теперь
вытяжка
может
быть
прикреплена
к
стене
,
при
помощи
четырёх
прилагаемых
шурупов
12
а
(3.5
х
16) (
рис
.
8).
•
Установите
жировые
фильтры
на
место
.
•
Закройте
выдвижной
экран
.
Характеристики
