РУССКИЙ

Кухонные вытяжки

ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ

6. ИНСТРУКЦИЯ ПО МОНТАЖУ

ВЫТЯЖКИ

6.1

  Данная  модель  вытяжки  уста

-

новлена на дне кухонного шкафа.

6.2

  Выньте  вытяжку  из  упаковоч

-

ной коробки.

6.3

  Проверьте  работу  вытяжки,

подключите ее к электрической сети и
проверьте все ее функции.

Напоминаем, что высота установки

вытяжки над электрическими плитами
должна  быть  не  менее  650  мм,  а  над
газовой - не менее 750 мм (рис. 1).

6.4

 Для монтажа должно быть уста

-

новлено и оборудовано отверстие для
выхода воздуха и соединения выхлоп

-

ной трубы.

6.5

 Чтобы установить вытяжку в ку

-

хонном  шкафу,  сделайте  4  отверстия
диаметром  6-7  мм  в  нижней  полке
шкафа  в  соответствии  с  рис.  4.  За

-

крепить  вытяжку  с  помощью  4  винтов
М5х3 (рис. 4.1).

6.6

  Подсоедините  барботер  к  вы

-

ходу  турбины  (с  переходником  трубы
барботера  Ø150x120  мм).  Снимите
другой  конец  барботера  в  вентиляци

-

онную шахту (Рис. 4 / 4.1).

6.7

 Если вытяжка должна работать

в  режиме  вытяжки  воздуха,  установи

-

те  барботер  выбранного  диаметра  в
соответствии  с  инструкциями,  убедив

-

шись в его герметичности.

6.8

  Если  вытяжка  будет  работать

в  режиме  рециркуляции,  то  барботер
не требуется. Должен быть установлен

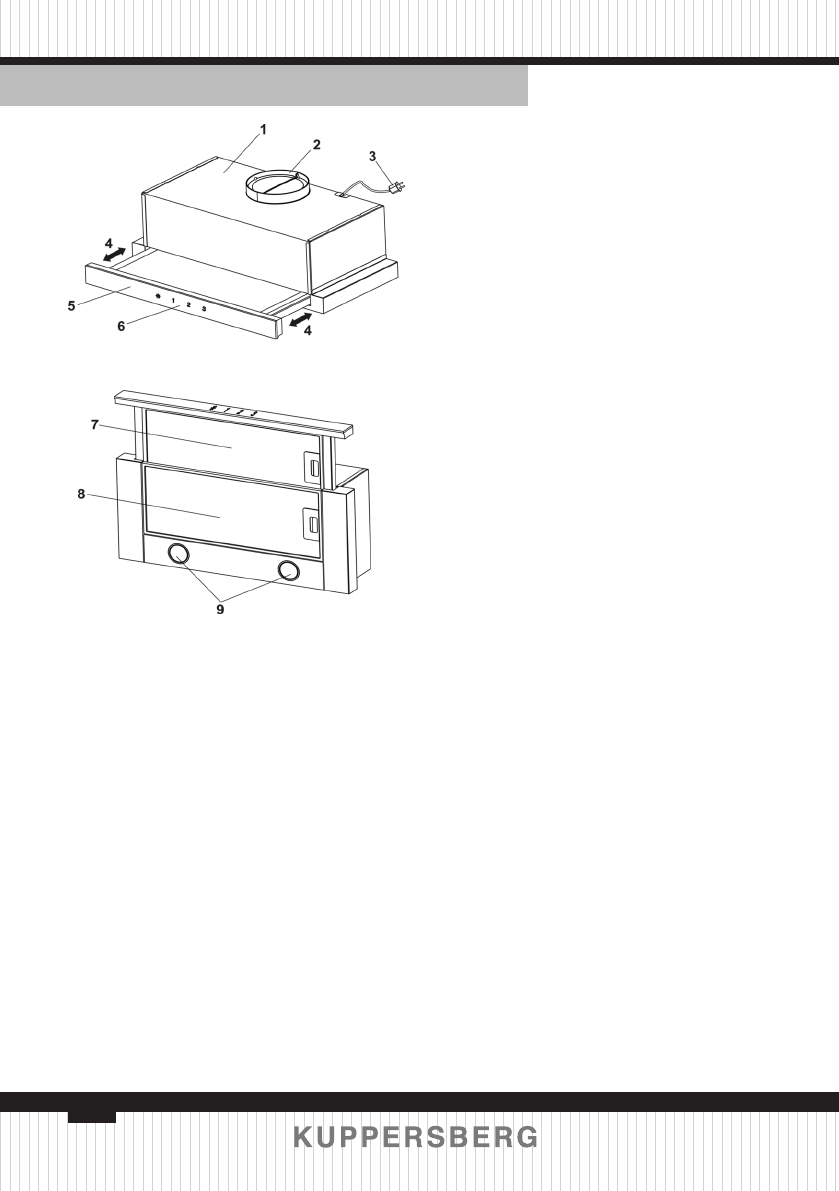

5.4

 Вытяжка состоит из следующих

составных частей (рис.3 / 3.1):

1 - корпус вытяжки

2  -  переходник  патрубка  воздухо

-

вода (с Ø150 на Ø120)

3 -  шнур  с  заземлением  (класс  за

-

щиты - I)

4 - выдвижная панель с фильтром

5 - декоративное стекло

6 - переключатель режимов работы

вытяжки (сенсорное управление)

7  -  фильтр  алюминиевый  жироу

-

лавливающий  1  (1шт. -  600  мм,  2  шт. –

900мм)

8  -  фильтр  алюминиевый  жироу

-

лавливающий  2  (1шт. -  600  мм,  2  шт. –

900мм)

9 - ламп освещения (LED)

Рис. 3

Рис. 3.1
