18

паспорт технического изделия

русский

кухонная вытяжка

А – Включение / Выключение мотора вытяж­

ки.

В  –  Снижение  скорости  вращения  мотора

(снижение мощности всасывания).

С –  Увеличение  скорости  вращения  мотора

(увеличение мощности всасывания).

D – При нажатии на Таймер, мотор будет ав­

томатически  выключен  через  15  минут.  Для  ак­

тивации этой функции, нажмите и удерживайте в

течение 3 секунд. Таймер (уровень скорости вра­

щения на дисплее начинает мигать). Для отмены

– однократное нажатие на Таймер.

E – Включение / Выключение освещения.

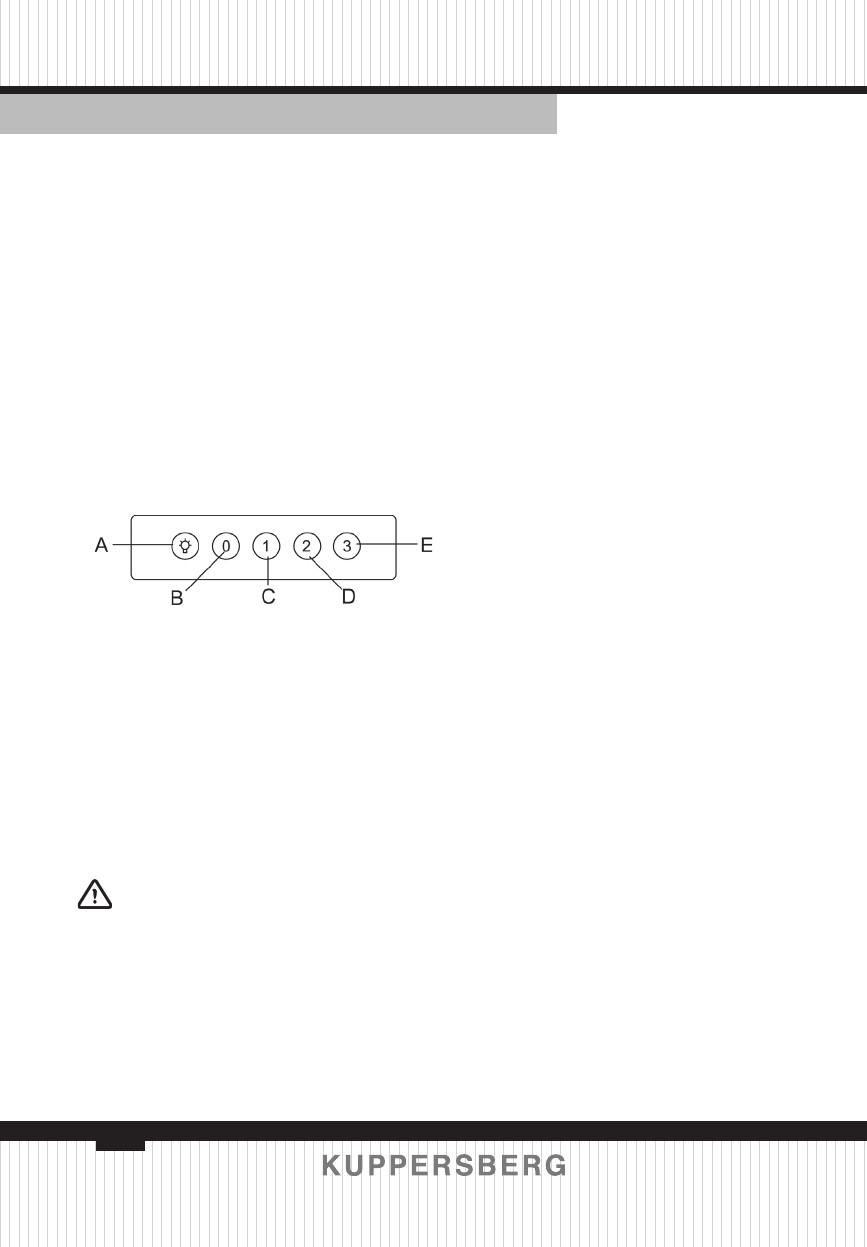

Механическое управление

(кнопки)

А – Кнопка «Освещение»

В – Кнопка «0»

С – Кнопка «1»

D – Кнопка «2»

E – Кнопка «3»
Кнопка «Освещение» – Включение / Выклю­

чение освещения.

Кнопка «0» ­ Выключение мотора вытяжки.

Кнопка  «1»  ­  Скорость  1  вращения  мотора

(начальный уровень).

Кнопка «2» ­ Скорость 2 вращения мотора.

Кнопка «3» ­ Скорость 3 вращения мотора.

1.  Для  установки  воздухоочистителя

над  плитой,  проведите  на  стене  верти­

кальную  линию  от  центра  плиты  верти­

кально к потолку. Для соблюдения правил

безопасности,  расстояние  между  вароч­

ной  поверхностью  воздухоочистителя

должно составлять 700 мм. Соответствен­

но,  на  проведенной  вами  вертикальной

линии,  сделайте  отметку  карандашом  на

высоте  700+426=1126  мм  от  поверхно­

сти  плиты.  Через  эту  точку  проведите  на

стене горизонтальную линию. На этой ли­

нии, справа и слева от точки пересечения

вертикальной  и  горизонтальной  линий,

отмерьте  по  100  мм  и  сделайте  отметки

карандашом. Используя 6­мм серло, про­

сверлите  по  этим  отметкам  отверстия.  В

получившиеся  отверстия  вставьте  дюбе­

ля, и закрепите крюки.

2. установка декоративного кожуха

Проведите  на  стене  горизонтальную

линию,  на  расстоянии  75  мм  от  потолка.

На  этой  линии,  справа  и  слева  от  точки

пересечения  с  вертикальной  линией,  от­

мерьте  по  50  мм  и  сделайте  отметки  ка­

рандашом.  По  этим  отметкам  просвер­

лите  отверстия,  в  которые  вставьте  8­мм

дюбеля и завинтите 2,5­мм шурупы, оста­

вив их на 2 мм выступающими из стены.

Шаг 1: Установка крюков

Шаг 2: Установка присоединительного

кронштейна

Шаг 3: Установка корпуса

Шаг 4: Установка внешней части деко­

ративного кожуха

Шаг 5: Установка внутренней части де­

коративного кожуха

1- Ø8 дюбель

2­ Присоединительный кронштейн

3­ Крюк

4­  Внутренняя  часть  декоративного

кожуха

5­  Внешняя  часть  декоративного  ко­

жуха

6­ Корпус воздухоочистителя

7­ Втулка­адаптер

8- Ø2,5 шуруп

ра З Д е л 5.

Монтаж и размеры

Пожалуйста, распакуйте и вниматель­

но  осмотрите  прибор!  Перед  началом

монтажа  необходимо  убедиться  в  отсут­

ствии  видимых  повреждений,  связанных

с  транспортировкой  вытяжки.  В  случае

обнаружения  подобных  дефектов,  даль­

нейшая установка и подключение прибо­

ра к сети запрещены!
