23

русский

паспорт технического изделия

кухонная вытяжка

Кнопка  «1» -  Скорость  1  вращения

мотора (начальный уровень).

Кнопка  «2» -  Скорость  2  вращения

мотора.

Кнопка  «3» -  Скорость  3  вращения

мотора.

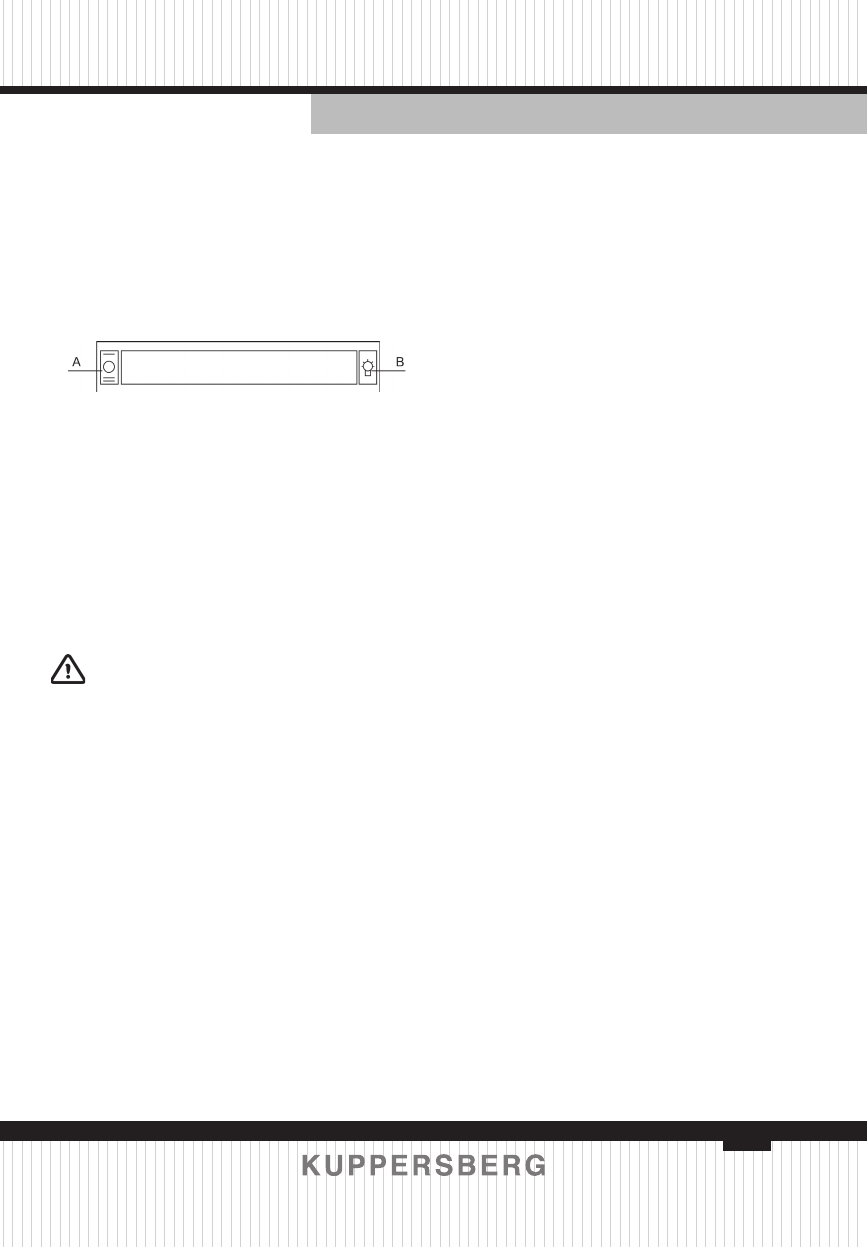

Механическое управление

(переключатели)

А – Переключатель «Освещение»

В – Переключатель «Скорости»

Переключатель  «Освещение»  –

Включение / Выключение освещения.

Переключатель «Скорости» – Вклю-

чение / Выключение мотора вытяжки.

Переключение  1,  2  скоростей  (уве-

личение  /  снижение  мощности  всасы-

вания).  Переключение  с  1  на  2  ско-

рость  происходит  через  выключение

вытяжки.

Ра З Д е л 4.

Монтаж и размеры

Пожалуйста,  распакуйте  и  внима-

тельно осмотрите прибор! Перед нача-

лом монтажа, необходимо убедиться в

отсутствии видимых повреждений, свя-

занных с транспортировкой вытяжки. В

случае обнаружения подобных дефек-

тов,  дальнейшая  установка  и  подклю-

чение прибора к сети запрещены!

1.  Для  установки  воздухоочисти-

телья  над  плитой,

  проведите  на  стене

вертикальную  линию  от  центра  плиты

вертикально  к  потолку.  Для  соблюде-

ния  правил  безопасности,  расстояние

между  варочной  поверхностью  воз-

духоочистителя  должно  составлять

700  мм.  Соответственно,  на  проведен-

ной  вами  вертикальной  линии,  сде-

лайте  отметку  карандашом  на  высо-

те  700+426=1126  мм  от  поверхности

плиты.  Через  эту  точку  проведите  на

стене  горизонтальную  линию.  На  этой

линии, справа и слева от точки пересе-

чения вертикальной и горизонтальной

линий, отмерьте по 100 мм и сделайте

отметки  карандашом.  Используя  6-мм

серло,  просверлите  по  этим  отметкам

отверстия.  В  получившиеся  отверстия

вставьте дюбеля, и закрепите крюки.

2. установка декоративного кожуха

Проведите  на  стене  горизонталь-

ную  линию,  на  расстоянии  75  мм  от

потолка. На этой линии, справа и слева

от  точки  пересечения  с  вертикальной

линией, отмерьте по 50 мм и сделайте

отметки  карандашом.  По  этим  отмет-

кам  просверлите  отверстия,  в  которые

вставьте 8-мм дюбеля и завинтите 2,5-

мм шурупы, оставив их на 2 мм высту-

пающими из стены.

Шаг 1: Установка крюков

Шаг  2:  Установка  присоединитель-

ного кронштейна

Шаг 3: Установка корпуса

Шаг 4: Установка внешней части де-

коративного кожуха

Шаг  5: Установка  внутренней  части

декоративного кожуха

1- Ø

8 дюбель

2- Присоединительный кронштейн

3- Крюк

4-  Внутренняя  часть  декоративного

кожуха

5- Внешняя часть декоративного ко-

жуха

6- Корпус воздухоочистителя

7- Втулка-адаптер

8- Ø

2,5 шуруп
