RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

10

Ваша модель относится к классу встра-

иваемых вытяжек.

Возможны различные технические и

дизайнерские варианты монтажа таких
вытяжек в подвесной кухонный шкафчик.
Принципиальным является следующее:

– видимой частью кухонной вытяж-

ки является

декоративная панель (см.

рис. 1, позиция 3), а основной корпус вы-
тяжки спрятан в подвесном шкафу;

– независимо от выбора режима от-

вода воздуха необходимо, обязательно
соединить выходное отверстие вытяжки
через переходной фланец с воздухово-
дом и вывести воздух сквозь шкафчик
вверх (режим рециркуляции) или подсо-
единить к вентиляционной шахте (режим
отвода воздуха в вентиляционную шахту)
(см. рис. 10).

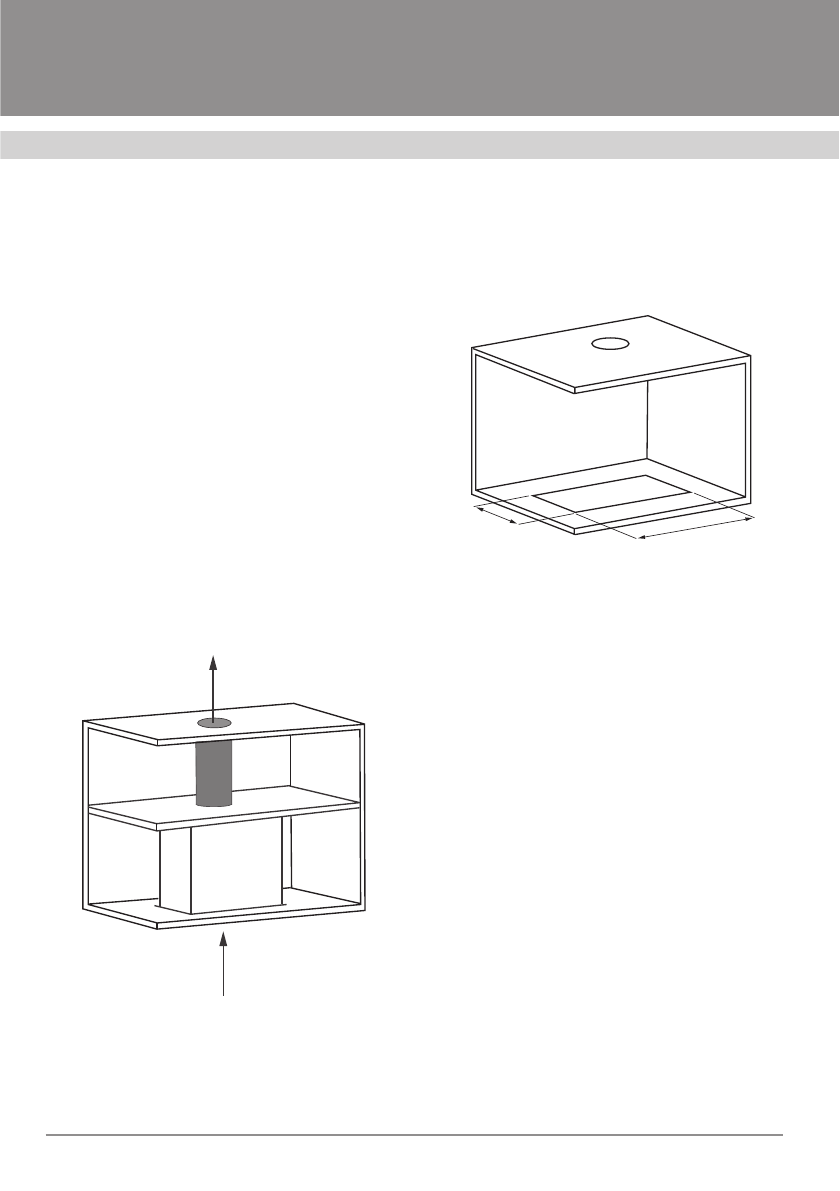

Рис. 10

Встраивание производится в следую-

щей последовательности:

1. Подвесной шкафчик, в который бу-

дет устанавливаться вытяжка, должен
быть предварительно подготовлен. В дне

шкафчика, в соответствии с размерами
вытяжки, необходимо вырезать прямоу-
гольное отверстие (см. Рис. 11).

Рис. 11

496

265

Кроме того, в полках и потолке шкаф-

чика, необходимо прорезать отверстия
под воздуховод.

2. Для подготовки вытяжки к установке

в подвесной шкафчик необходимо про-
извести следующие операции:

– снять алюминиевый жироулавливаю-

щий фильтр, нажав на защелки

– установить лепестки антивозвратно-

го клапана в короб мотора, если вытяжка
используется в режиме отвода воздуха в
шахту.

– на переходной фланец ( выступа

-

ющая часть короба мотора) установить
воздуховод.

Один конец воздуховода (в комплект

не входит) одеть на переходной фланец,
предварительно промазав место стыков-
ки герметиком, и закрепить его с помо-
щью хомута (приобретается отдельно).

3. Далее следует вставить вытяжку в

вырезанное отверстие шкафчика и за-
крепить вытяжку одним из двух спосо-
бов:

– закрепить к верхней полке шкафчи-

ка, через отверстия, предусмотренные
