Ваша модель относится к классу встра-

иваемых вытяжек.

Возможны  различные  технические  и

дизайнерские  варианты  монтажа  таких
вытяжек в подвесной кухонный шкафчик.
Принципиальным является следующее:
–   видимой частью кухонной вытяжки яв-

ляется  декоративная  панель  (см.  рис.
1,  позиция  3),  а  основной  корпус  вы-
тяжки спрятан в подвесном шкафу;

–   независимо  от  выбора  режима  отво-

да  воздуха  необходимо  соединить
выходное  отверстие  вытяжки  через
переходной фланец с гибким воздухо-
водом и вывести воздух сквозь шкаф-
чик  вверх  (режим  рециркуляции)  или
подсоединить  к  вентиляционной  шах-
те  (режим  отвода  воздуха  в  вентиля-
ционную шахту)(см. рис. 10).

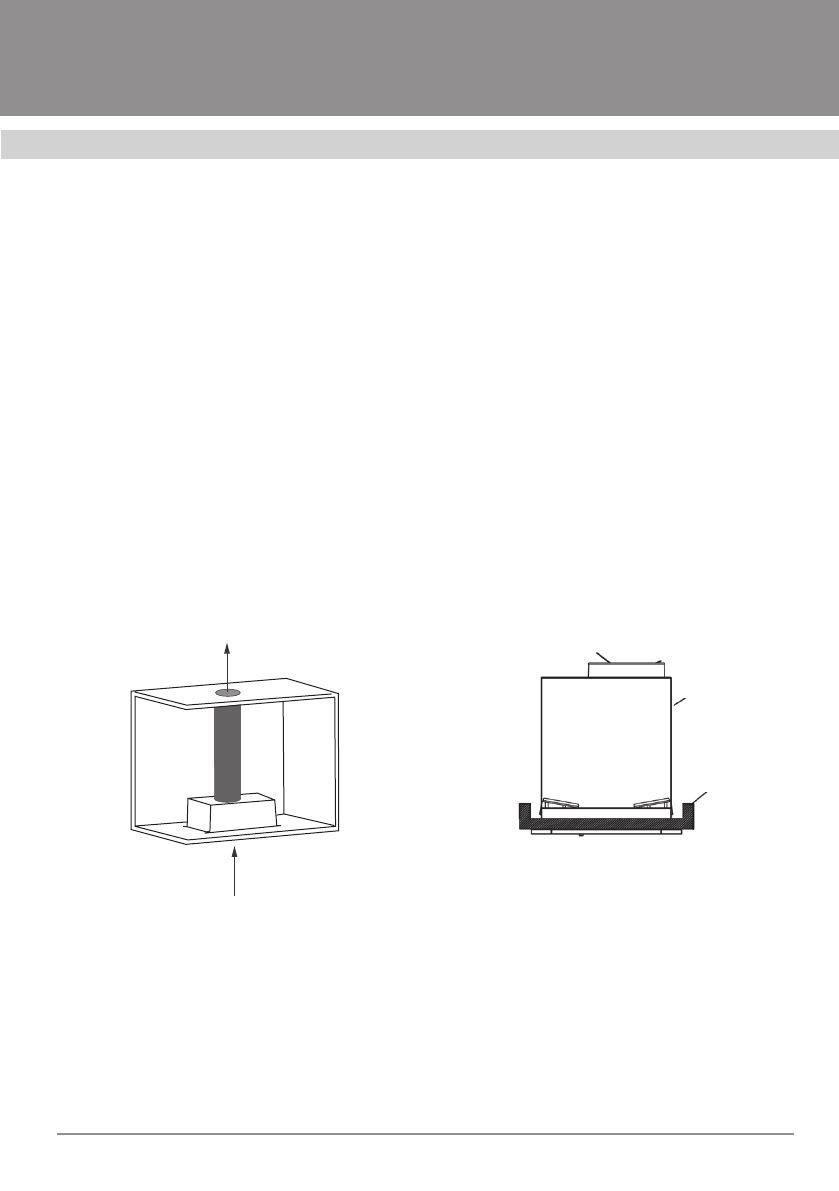

Рис.10

1.  Подвесной шкафчик, в который будет
устанавливаться  вытяжка,  должен  быть
предварительно  подготовлен.  В  дне
шкафчика,  в  соответствии  с  размерами
вытяжки,  необходимо  вырезать  прямо-
угольное  отверстие  (см.  Рис.14).  Кроме
того,  в  потолке  шкафчика  необходимо
прорезать круглое отверстие под гибкий
воздуховод.

ВНИМАНИЕ:    Так  как  вытяжка  имеет  значи-
тельный  вес,  убедитесь  что  материал  корпу-
са  кухонного  шкафчика  выдержит  вытяжку
после установки. Если есть сомнения в проч-
ности  материала,  укрепите  по  кругу  место
выпила, например, металлическим уголком.

2.  Для подготовки вытяжки к установке в
подвесной  шкафчик  необходимо  произ-
вести следующую операцию:
–    Один  конец  гибкого  воздуховода  (в
комплект  не  входит)  одеть  на  переход-
ной  фланец,  предварительно  промазав
место  стыковки  герметиком,  и  закре-
пить его с помощью хомута (приобрета-
ется отдельно).
3.    Для  монтажа  вытяжки  в  подвесной
шкафчик  необходимо  вставить  ее  в  от-
верстие шкафчика. (Рис. 11)

Рис.11

4. Ослабьте 8 винтов крепления на 4 кре-
пёжных  скобах  вытяжки  и  установите
крепёжные  скобы    на  верхней  стороне
края  шкафа,  отцентровав  вытяжку  в  от-
верстии (Рис.12).

вытяжка

шкаф
