RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

10

Ваша модель относится к классу встра-

иваемых вытяжек.

Возможны  различные  технические  и

дизайнерские  варианты  монтажа  таких
вытяжек в подвесной кухонный шкафчик.
Принципиальным является следующее:
-    видимой  частью  кухонной  вытяжки

является  съемная  декоративная  па-
нель (см. рис. 1, позиция 3), а основной
корпус  вытяжки  спрятан  в  подвесном
шкафу;

-    независимо  от  выбора  режима  отвода

воздуха  необходимо  соединить  вы-
ходное  отверстие  вытяжки  через  пе-
реходной фланец с гибким воздухово-
дом и вывести воздух сквозь шкафчик
вверх  (режим  рециркуляции)  или  под-
соединить  к  вентиляционной  шахте
(режим  отвода  воздуха  в  вентиляци-
онную шахту)(см. рис. 10).

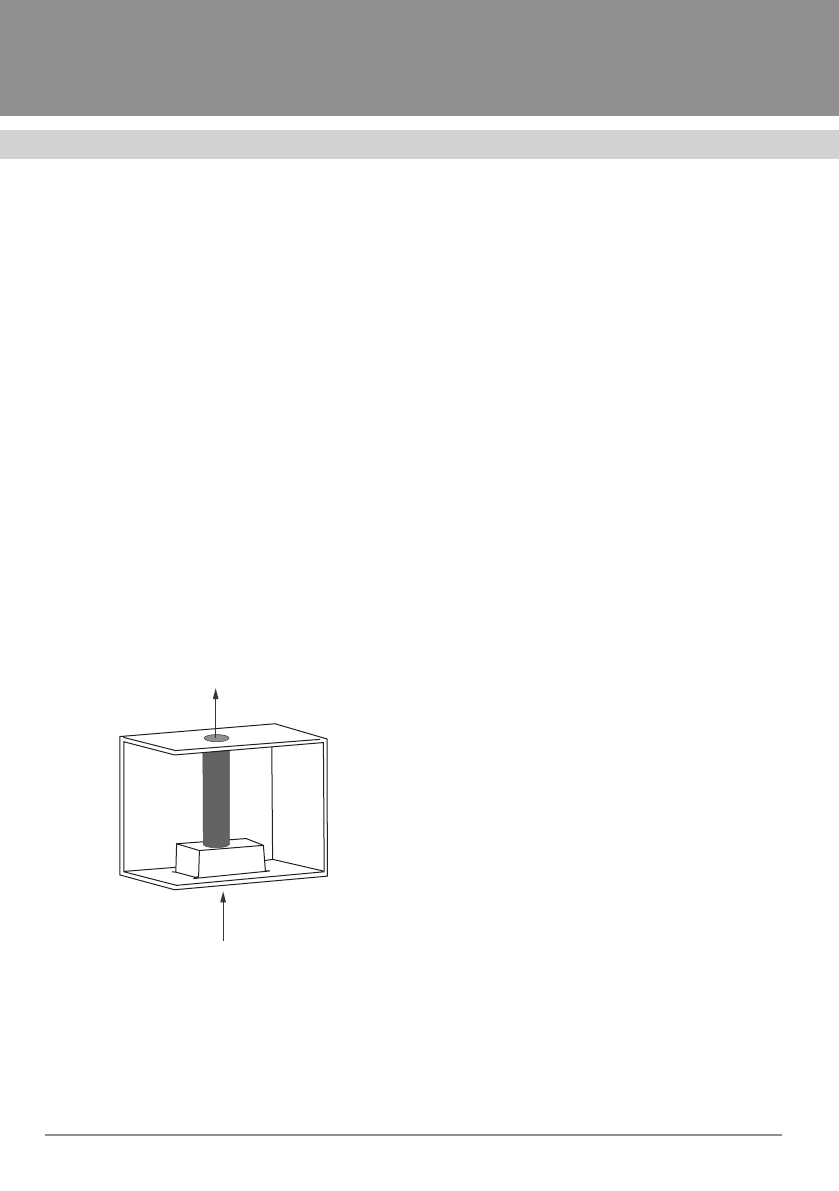

Рис. 10

1.  Подвесной шкафчик, в который будет

устанавливаться  вытяжка,  должен
быть предварительно подготовлен. В
дне шкафчика, в соответствии с раз-
мерами  вытяжки,  необходимо  выре-
зать  прямоугольное  отверстие  (см.
Рис. 11). Кроме того, в потолке шкаф-

чика  необходимо  прорезать  круглое
отверстие под гибкий воздуховод.

2.  Для    подготовки  вытяжки  к  установке

в  подвесной  шкафчик  необходимо
произвести следующие операции:

–  нять  алюминиевый  жироулавливаю-

щий фильтр, нажав на защелки

–  снять  декоративную  панель  3  (см.

рис.1),  выкрутив  два  винта  крепле-
ния панели к корпусу находящиеся за
алюминиевым  жироулавливающим
фильтром

-  отсоединить  провода  питания  ламп

подсветки

–  установить    пластмассовый  переход-

ной  фланец  на  соответствующее
место    сверху    вытяжки.    Один  конец
воздуховода  (в    комплект    не  входит)
одеть  на  переходной  фланец,  пред-
варительно    промазав  место  сты-
ковки  герметиком,  и  закрепить  его  с
помощью  хомута  (приобретается  от-
дельно).

3.  Для  монтажа  вытяжки  в  подвесной

шкафчик  необходимо  вставить  ее  в
вырезанное  отверстие    шкафчика.
После    чего  через    отверстия,  пред-
усмотренные  на  корпусе  вытяжки,
прикрепить  ее  к  подвесному  шкаф-
чику с помощью четырех шурупов.

4.  Установить  на  место  декоративную

панель,  предварительно  соединив
провода  питания  ламп  подсветки  и
алюминиевый

жироулавливающий

фильтр.
