RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

10

RUS Инструкция по применению

ветствующие  типу  стены  в  Вашей  кухне

(железобетон,  гипсокартон  и  т.д).  Если

шурупы и дюбели входят в комплект по-

ставки,  следует  удостовериться  в  том,

что они подходят для того типа стены, на

который будет подвешиваться вытяжка.

Монтаж  вытяжки  производите  в

следующей последовательности:

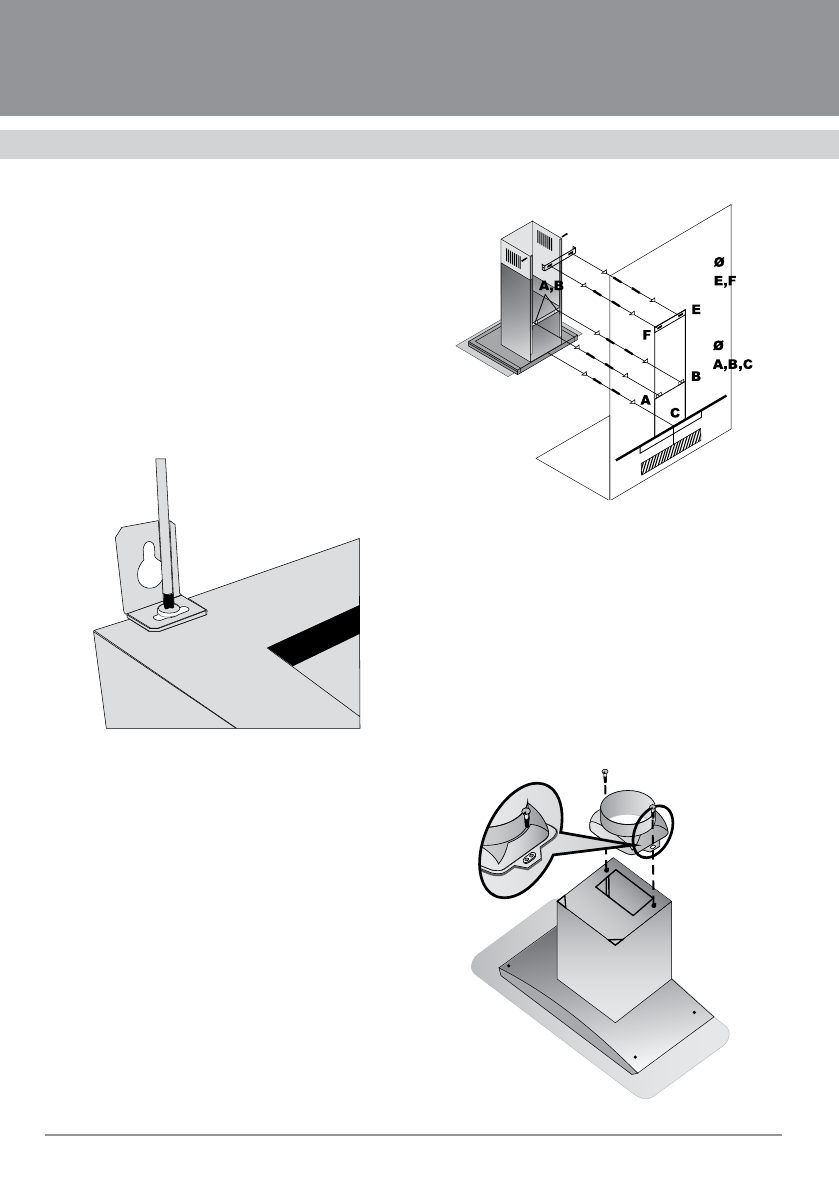

1.  Установите  в  верхней  задней  части

корпуса вытяжки два уголка, имеющиеся

в комплекте крепежа и предназначенные

для подвески вытяжки на стену (рис. 9).

Р и с .   9

2.  Приложите  монтажный  шаблон  (если

он  есть  в  комплекте)  к  стене  на  нужной

высоте  с  учетом  минимального  расстоя-

ния от варочной поверхности и выровняй-

те его по уровню. Наметьте точки (

А

,

В

,

С

)

на  стене  и  просверлите  в  них  отверстия

диаметром 8 мм. Наметьте и просверлите

отверстия  диаметром  6  мм  для  монтажа

планки  крепления  декоративного  коро-

ба  (F,  Е)  (рис.  10).  При  этом  необходимо

учитывать,  что  планка  относительно  по-

толка должна быть установлена таким об-

разом,  чтобы  верхний  край  крепящегося

к  ней  внутреннего  декоративного  короба

вплотную подходил к потолку.
3.  Установите  дюбели

Ø

  8  мм  в  отвер-

стия (

А

,

В

,

С

), а дюбели

Ø

 6 мм в отвер-

стия (

F

,

Е

)

4.  Вверните два шурупа в два отверстия
(

А

,

В

)  таким  образом,  чтобы  расстояние

между стеной и головкой шурупа состав-
ляло  5  мм.  Установите  планку  крепления
декоративного короба, ввернув шурупы в
два верхних отверстия (

F

,

Е

).

5.  Установите  пластмассовый  пере-
ходной  фланец  (если  он  не  установлен)
на  соответствующее  место  сверху  вы-
тяжки с помощью двух шурупов (рис. 11).

Рис. 10

Рис. 11
