ВЫТЯЖКИ КУХОННЫЕ

13

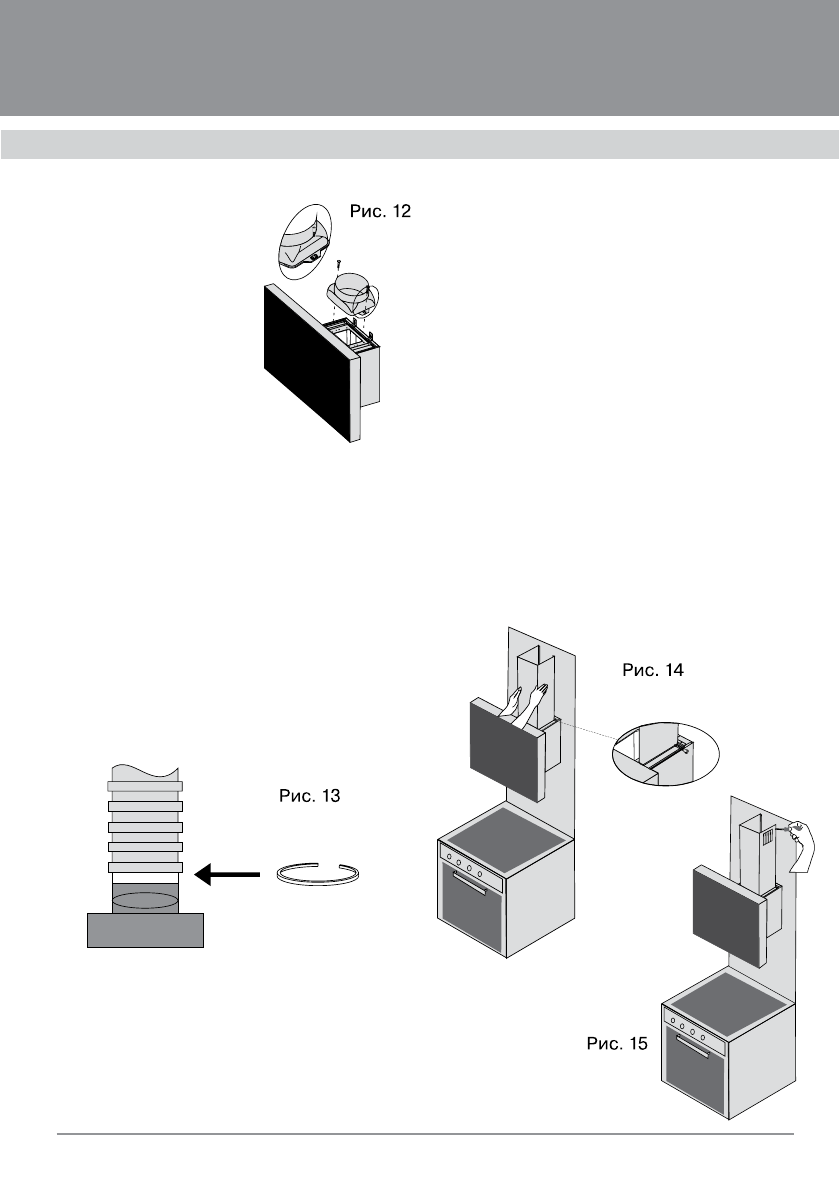

5.  Установите  пласт-
массовый  переходной
фланец  (если  он  не
установлен)  на  соот-
ветствующее

место

сверху  вытяжки  с  по-
мощью  двух  шурупов.
(рис. 12).
6.  Подвесьте

вы-

тяжку  на  шурупы  (А,
В),  выровняйте  её  по
горизонту  и  затяни-
те  шурупы  отвёрткой.
По  завершении  выравнивания  оконча-
тельно  закрепите  вытяжку  при  помощи
шурупа через отверстие (С) изнутри вы-
тяжки. (рис. 13).
7.  Если Ваша вытяжка будет работать в
режиме  отвода  воздуха  в  вентиляцион-
ную  шахту,  оденьте  один  конец  гибкого
воздуховода  (в  комплект  поставки  не
входит)  на  переходной  фланец  (рис.  15)
место  стыковки  переходного  фланца  с
воздуховодом  промажьте  герметиком,
а  сам  воздуховод  закрепите  на  пере-

ходном  фланце  с  помощью  хомута  (в
комплект поставки не входит и приобре-
тается  отдельно).  Второй  конец  гибкого
воздуховода  соедините  с  вентиляцион-
ным  отверстием.  Избегайте  лишних  из-
гибов  воздуховода.  Чем  короче  и  пря-
мее  (без  лишних  изгибов)  воздуховод,

тем  выше  производительность  и  мень-
ше шум и вибрация у вытяжки.
8.  Если Ваша вытяжка будет работать в
режиме рециркуляции, на короб мотора
необходимо  установить  угольные  филь-
тры (в комплект поставки не входят). При
этом  режиме  установка  воздуховода  на
вытяжку не требуется.
9. Перед установкой декоративных коро-
бов  воздуховода,  выведете  провод  для
подключения вытяжки к электросети.
10.  Поместите  внутренний  декоратив-
ный  короб  в  наружный.  Установите  на-
ружный  короб  на  корпус  вытяжки  и  за-
крепите его винтами (рис. 14).
Внутренний  короб  поднимите  вверх  до
совмещения  узлов  крепления  короба  и
планки и соедините их винтами (рис. 15).
