RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

5

ОП

ИСАНИЕ ВЫТЯЖКИ

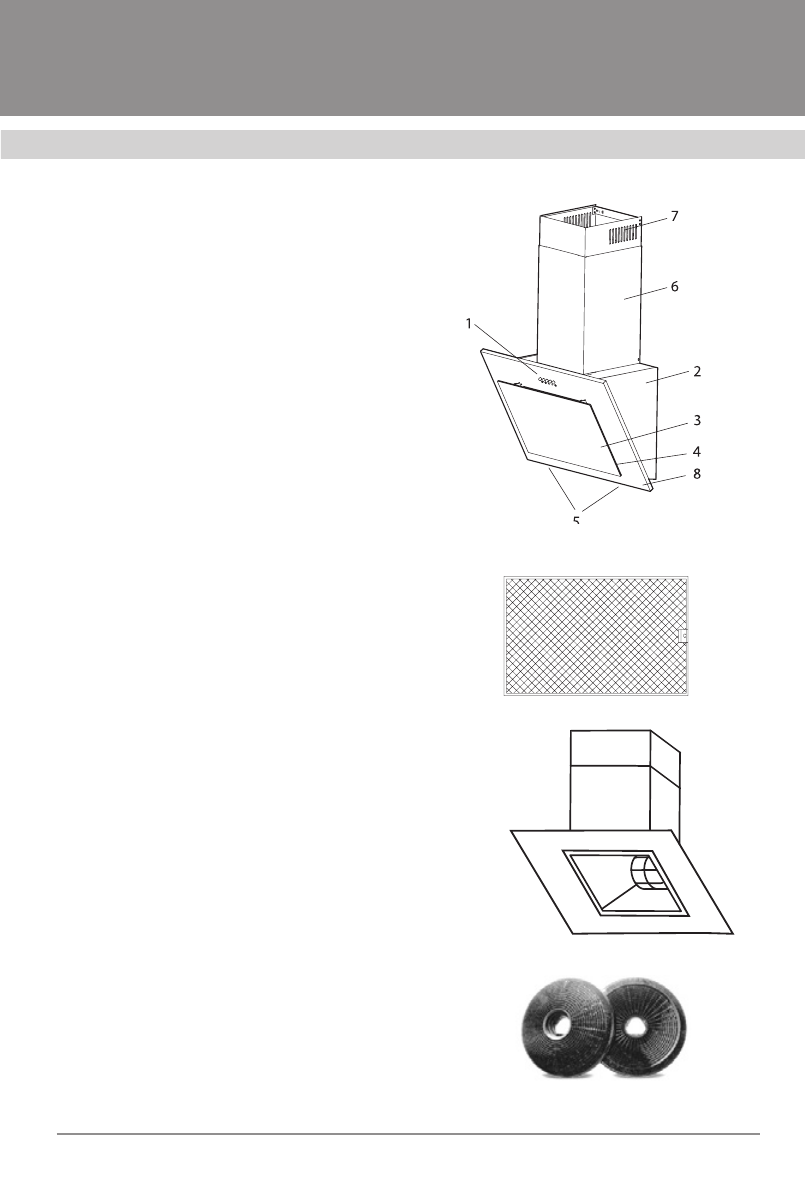

Нару жная  часть  вытяжки  состоит  из

следующих составных частей (см. рис. 1):

1.  Пульт управления вытяжкой.
2.  Корпус вытяжки.
3.  Откидная панель.
4.  А люминиевый

жироулавливающий

фильтр,  находящийся  под  откидной
панелью (см. рис. 2).

5.  Лампы  освещения  (на  нижнем  торце

вытяжки).

6.  Нару жная часть короба вытяжки.
7.  Вну тренняя часть короба вытяжки.
8.  Декоративное стек ло.

Вну три  вытяжки  после  снятия  алюми-

ниевого    жироулавливающего  фильтра
находится  короб  мотора  (см.  рис.  3)  с
мотором и крыльчаткой в сборе. В верх-
ней  части  корпуса  вытяжки  расположе-
на  монтажная  коробка  и  понижающий
трансформатор.

Дополнительным аксессуаром д ля вы-

тяжки является угольный фильтр (в ком-
плект не входит, рис. 3а).

Угольный

запахоулавливающий

фильтр  применяется  д ля  фильтрации
возду ха  в  помещении  при  работе  вы-
тяжки в режиме рецирк уляции (см. пункт
«Эксплуатация  вытяжки»).  Необходимое
количество – 1 шт.

Угольный  фильтр  можно  приобрести  у

розничного продавца.

Рис. 1

Рис. 3

Рис. 3а

Рис. 2
