RUS Инструкция по применению

RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

5

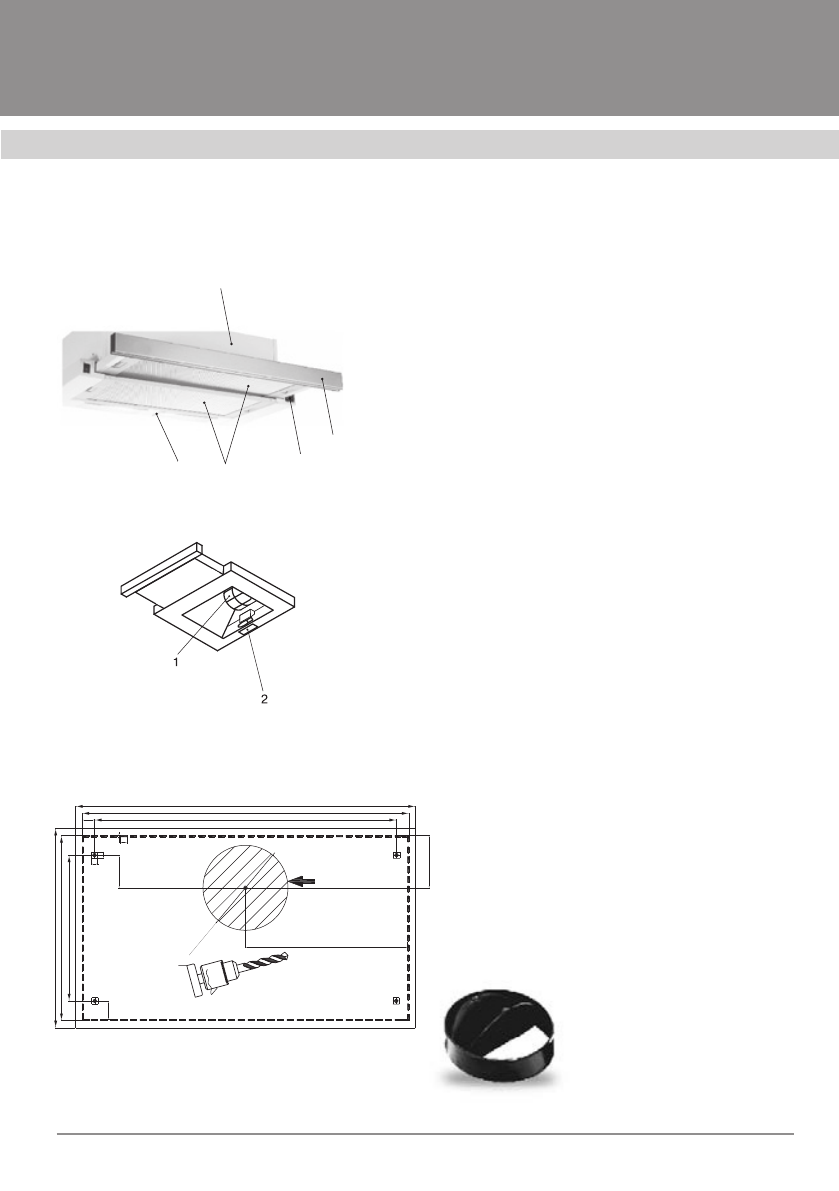

ОПИСАНИЕ ВЫТЯЖКИ

Рис. 3

B

A

D

C

Ø4

A,B,C,D =

520

500

19

10

10

2 10

462±2

30

5

283

223±2

248

50

Ø1

30

±2

28

MOUNTING TEMPLATE SCALE 1:1

SAGOMA DI MONTAGGIO RELAZIONE 1:1

ESTAMPA DE MONTAJE ESCALA 1:1

GABARIT POUR MONTAGE ECHELLE 1:1

MONTAGESCHABLONE MAßSTAB 1:1

AUSSCHNITT IM SCHRANK FÜR LUFTAUSTRITT

LINEA DI TAGLIO PER USCITA ARIA

RECORTE DEL ARMARIO PARA LA SALIDA DE AIRE

LIGNE A COUPER POUR LA SORTIE D'AIR

CUT-OUT LINE ON CUPBOARD FOR AIR EXIT

SZABLON MONTAZOWY SKALA 1:1

ZAZNACZYC W SZAFCE OTWÓR POD WYLOT POWIETRZA

80

Наружная  часть  вытяжки  состоит  из

следующих составных частей (рис. 1):

1. Выдвижная панель вытяжки.
2. Переключатели режимов работы

вытяжки и ламп подсветки.

3. Многоразовые алюминиевые

жироулавливающие фильтры.

4. Лампа подсветки.
5. Корпус вытяжки.

Внутри корпуса вытяжки (после сня-

тия  многоразового  алюминиевого  жи-
роулавливающего  фильтра)  (рис.  2)  на-
ходятся:

1. Короб мотора с крыльчаткой в

сборе и с монтажной колодкой.

2. Лампа освещения.

В поставляемые части входят:
1.  Комплект  крепежа  вытяжки  к

подвесному шкафчику.

2. Переходной фланец.
3. Шаблон (см. рис. 3).

Комплектация может быть изме-

нена без предварительного уведом-

ления.

Рис. 1

Рис. 2

1

2

3

4

5
