ОПИСАНИЕ ВЫТЯЖКИ

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. рис.1,
1a):
1.

Переключатель режимов работы
мотора.

2.  Выключатель ламп.
3.  Выдвижная панель.
4.

Встраиваемая часть корпуса вытяжки.

5.  Алюминиевый жироулавливающий

фильтр.

6.  Защелка жироулавливающего

фильтра.

7.

Защитное стекло ламп подсветки.

Внутри  вытяжки  после  снятия  алюми-

ниевого  жироулавливающего  фильтра
можно  увидеть  следующие  элементы
(см. рис. 2, 2a):
1.

Короб  мотора  с  мотором  и  крыль-
чаткой, находящимися внутри него.

2.  Монтажная коробка.
3.  Лампа освещения.
4.  Микровыключатель.

Микровыключатель  создает  дополни-

тельные  удобства  при  пользовании  вы-
тяжкой.  При  перемещении  выдвижной
панели  в  крайнее  переднее  положение
он  включает  вытяжку  на  ранее  установ-
ленной  Вами  скорости  вентиляции.  При
возвращении  выдвижной  панели  в  ис-
ходное  состояние  он  выключает  вытяж-
ку.

В поставляемые части входят:

1.

Комплект  крепежа  вытяжки  к  под-
весному шкафчику (4 самореза).

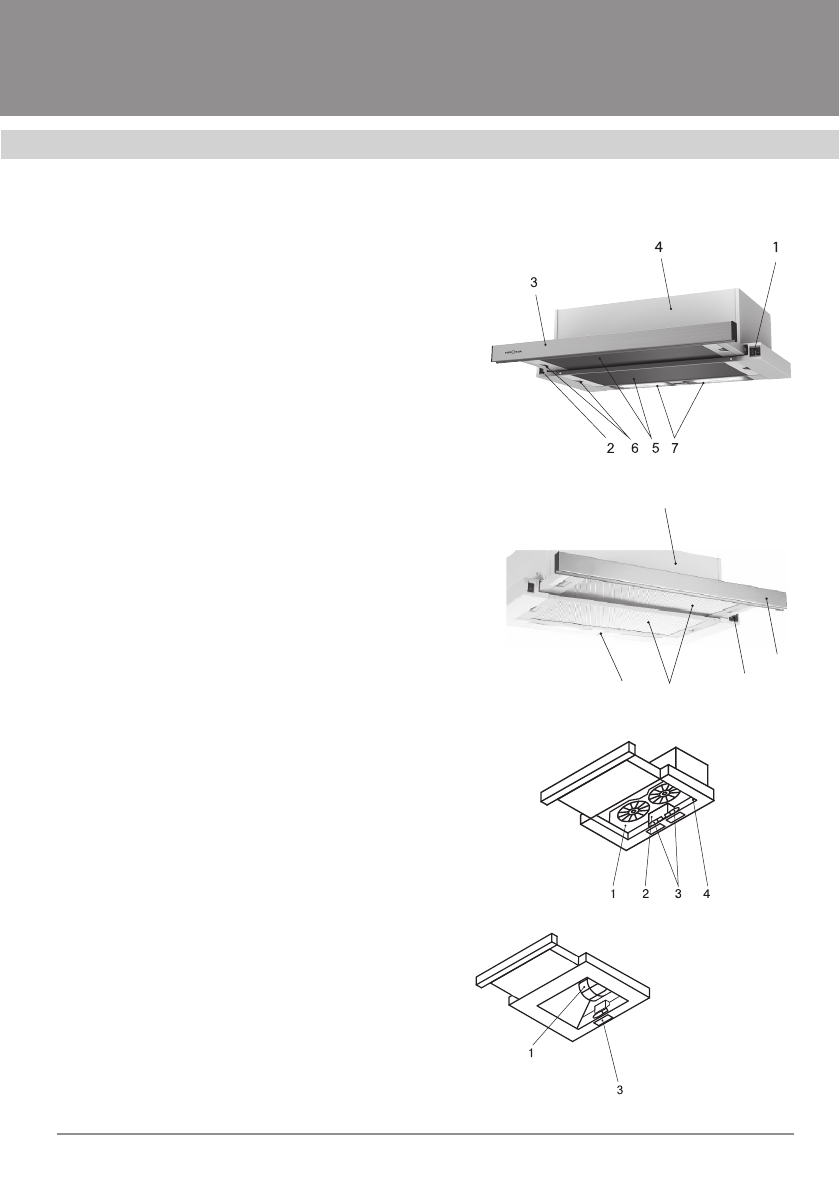

Рис. 1. Kamilla 2DN

Рис. 1a. Kamilla EVO 1

3

1

5

7

4

Рис. 2. Kamilla 2DN

Рис. 2a. Kamilla EVO 1
