ОПИСАНИЕ ВЫТЯЖКИ

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. рис.1):
1.

Переключатель режимов работы
мотора вытяжки.

2.  Выключатель ламп вытяжки.
3.  Выдвижная панель.
4.

Встраиваемая часть корпуса вытяжки.

5.  Алюминиевый жироулавливающий

фильтр.

6.  Защелка жироулавливающего

фильтра.

7.

Защитное стекло ламп подсветки.

Внутри  вытяжки  после  снятия  алюми-

ниевого  жироулавливающего  фильтра
можно  увидеть  следующие  элементы
(см. рис.2, рис.2а):
1.

Короб  мотора  с  мотором  и  крыль-
чаткой, находящимися внутри него.

2.  Монтажная коробка.
3.  Лампа освещения.
4.  Микровыключатель.

Микровык лючатель  создает  допол-

нительные  удобства  при  пользовании
вытяжкой.  При  перемещении  выдвиж-
ной  панели  в  крайнее  переднее  поло-
жение  он  вк лючает  вытяжк у  на  ранее
установленной  Вами  скорости  венти-
ляции.  При  возвращении  выдвижной
панели  в  исходное  состояние  он  вы-
к лючает вытяжк у.

В поставляемые части входят:

1.

Комплект  крепежа  вытяжки  к  под-
весному шкафчику (4 самореза).

2.  Переходной фланец с антивозврат-

ным клапаном (см. рис. 3).

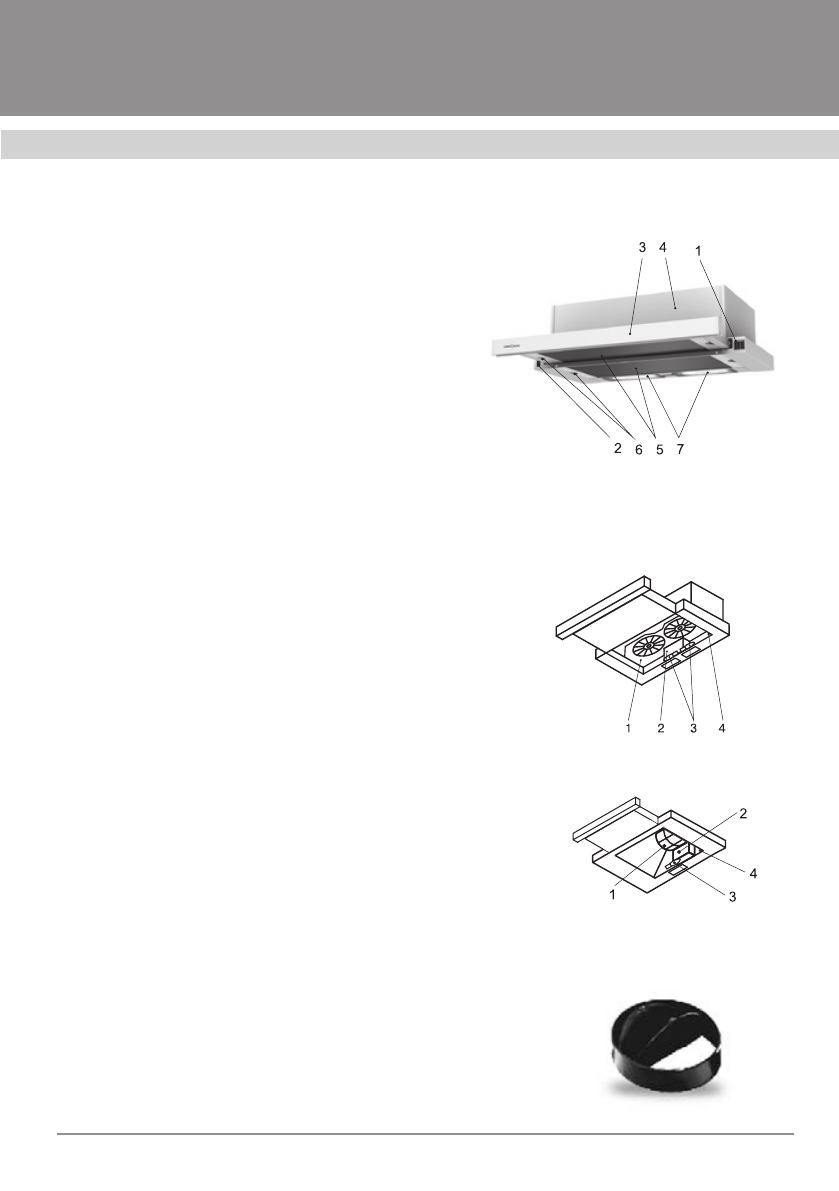

Рис. 1
