RUS Инструкция по применению

ВЫТЯЖКИ КУХОННЫЕ

5

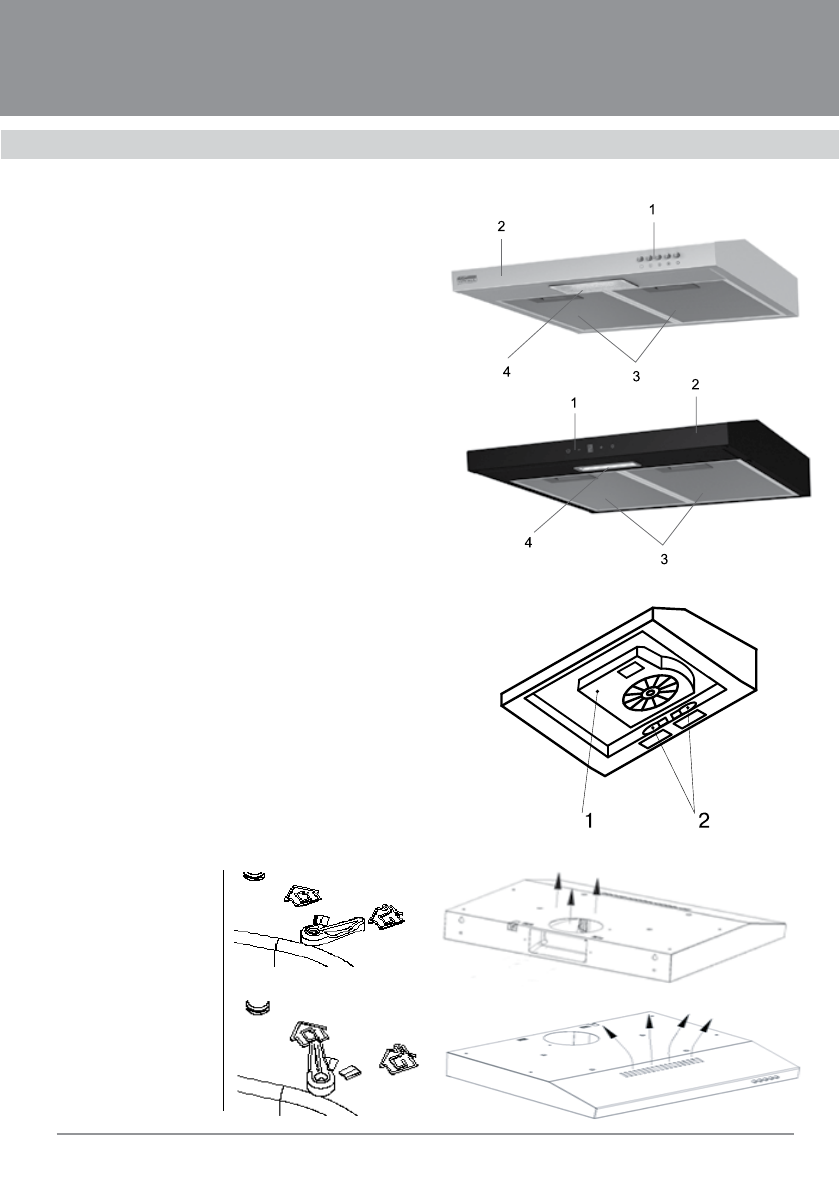

ОПИСАНИЕ ВЫТЯЖКИ

Наружная  часть  вытяжки  состоит  из  сле-

дующих составных частей (см. Рис. 1):

1.  Перек лючатель  режимов  работы  вы-

тяжки  может  исполняться  в  дву х  вариан-
тах:
А)

Кнопочная панель – вытяжка

JESSICA slim push button

 (см. Рис. 1а);

Б)

Электронная панель – вытяжка

JESSICA slim sensor

 (см. Рис.1б).

2. Корпус вытяжки.

3.

А люминиевый

жироулавливающий

фильтр.

4. Защитное стек ло ламп подсветки.

Вну три  вытяжки  (после  снятия  алюми-

ниевых  жироулавливающих  фильтров)  (см.
Рис. 2) находятся:

1.   Короб мотора, вну три которого распо-

ложены,  мотор,  крыльчатка,  монтаж-
ная колодка.

2.   Лампы освещения.

3.   Заслонка  д ля  изменения  режимов  ра-

боты вытяжки (см. рис. 3): отвода воз-
ду ха  в  вентиляционную  шахту  (a)  или
рецирк уляции (б).

Рис. 1

Рис. 2

Рис. 3а

Рис. 3б

Внима ние!

Для  перек лючения

вытяжки  в  режим  ре-
циркуляции необходи-
мо  так  же  установить
заглушку  на  выходное
отверстие вытяжки, из
комплекта

поставки,

а  при  переходе  в  ре-
жим  отвода  воздуха,
заглушку  необходимо
поменять  на  переход-
ник  с  антивозвратным
к лапаном.
