Схема установки и компоненты

вытяжки HOLLY ISOLA 500 BLACK S

KRHD130

Разметить на потолке и просверлить

6 отверстий для крепления потолочного

кронштейна.

Вставить в отверстия пластиковые

дюбели из комплекта и винтами из ком-

плекта поставки закрепить потолочный

кронштейн (см. рис. 9).

Внимание!

Имеющиеся в комплекте пластмассо-

вые дюбели рассчитаны на стандартное

бетонное перекрытие. Если вы устанав-

ливаете вытяжку на потолок из другого

материала, вам следует самостоятель-

но приобрести соответствующие мате-

риалу потолка дюбели.

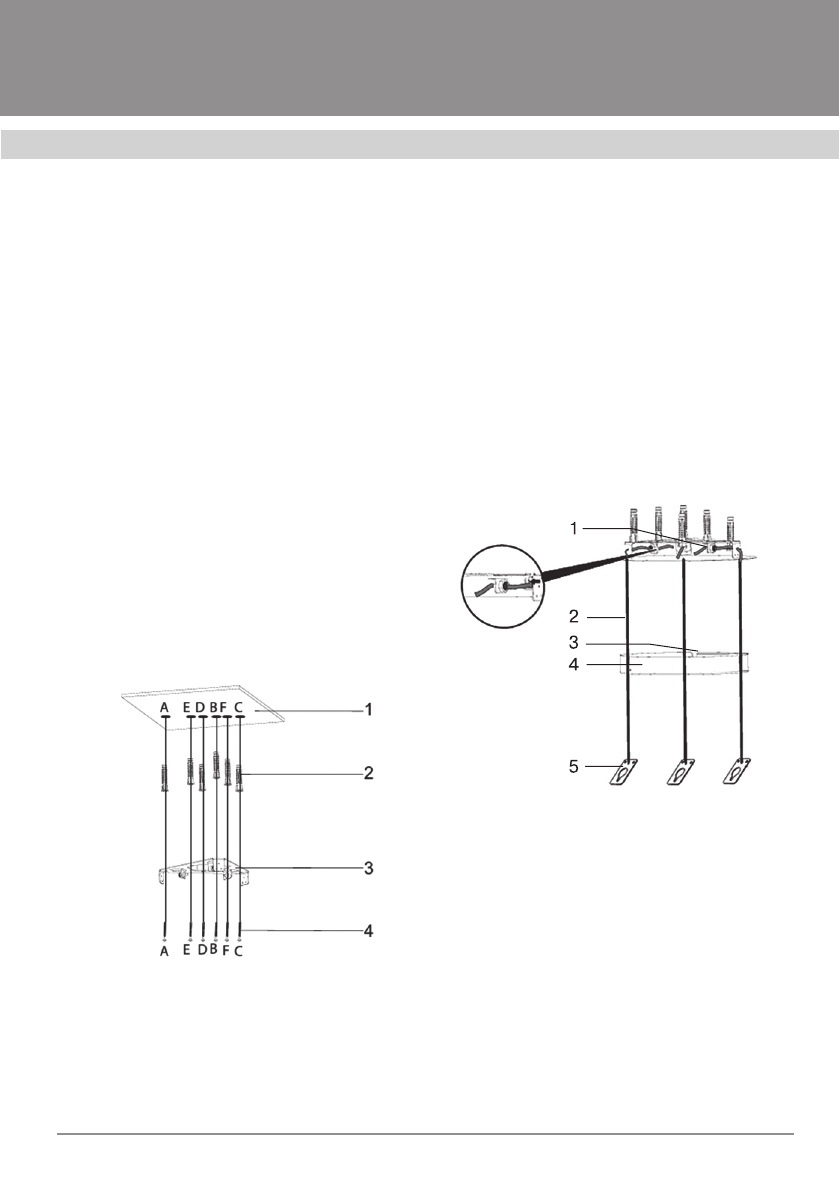

Рис. 9

1.   Потолочное перекрытие

2.   Пластиковые дюбели 6 шт. Ø.10mm

3.   Кронштейн крепления вытяжки к по-

толку.

4.   Винты  5.5x60 6 шт.

Пропустите тросы подвески вытяж-

ки (2) через крышку потолочного крон-

штейна (4). При этом кабель питания

вытяжки (3) должен проходить с левой

стороны, если смотреть на вытяжку спе-

реди.

Пропустите тросы подвески вытяж-

ки (2) через механизм блокировки тро-

сов(1). Убедитесь, что все подвесные

тросы необходимой длины и равны (см.

рис. 10).

Рис. 10

1.   Механизм блокировки тросов.

2.   Трос.

3.   Место размещения питающего кабе-

ля вытяжки.

4.   Крышка потолочного кронштейна.

5.   Фиксаторы троса на корпусе вытяж-

ки.

Установить 3 Фиксатора троса (3) на

корпус саморезами 3,5 x 9,5 (1) и винта-

ми M5 x 15 (2)

Пропустите питающий кабель (4) че-

рез крышку и включите электрическое
