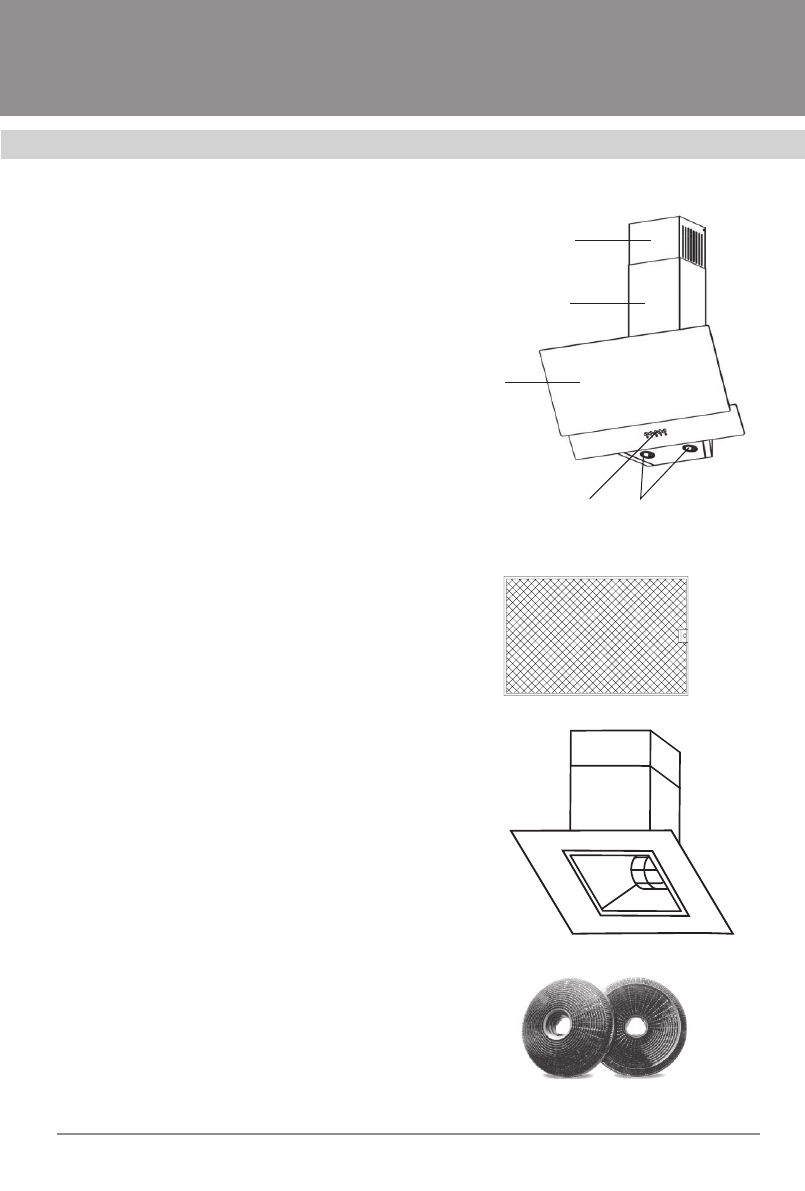

ОПИСАНИЕ ВЫТЯЖКИ

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. рис. 1):

1.  Внутренняя часть короба вытяжки.
2.  Наружная часть короба вытяжки.
3.  Откидная панель.
4.  Пульт управления вытяжкой.
5.  Лампы  освещения  (на  нижнем  торце

вытяжки).

Алюминиевый жироулавливающий
фильтр, находится под откидной
панелью (см. рис. 2).

Внутри  вытяжки  после  снятия  алюми-

ниевого    жироулавливающего  фильтра
находится  короб  мотора  (см.  рис.  3)  с
мотором и крыльчаткой в сборе. В верх-
ней  части  корпуса  вытяжки  расположе-
на  монтажная  коробка  и  понижающий
трансформатор.

Дополнительным аксессуаром для вы-

тяжки является угольный фильтр (в ком-
плект не входит, рис. 3а).

Угольный

запахоулавливающий

фильтр  применяется  для  фильтрации
воздуха  в  помещении  при  работе  вы-
тяжки в режиме рециркуляции (см. пункт
«Эксплуатация  вытяжки»).  Необходимое
количество – 1 шт.

Угольный  фильтр  можно  приобрести  у

розничного продавца.

Рис. 1

1

2

3

4

5

Рис. 3

Рис. 3а

Рис. 2
