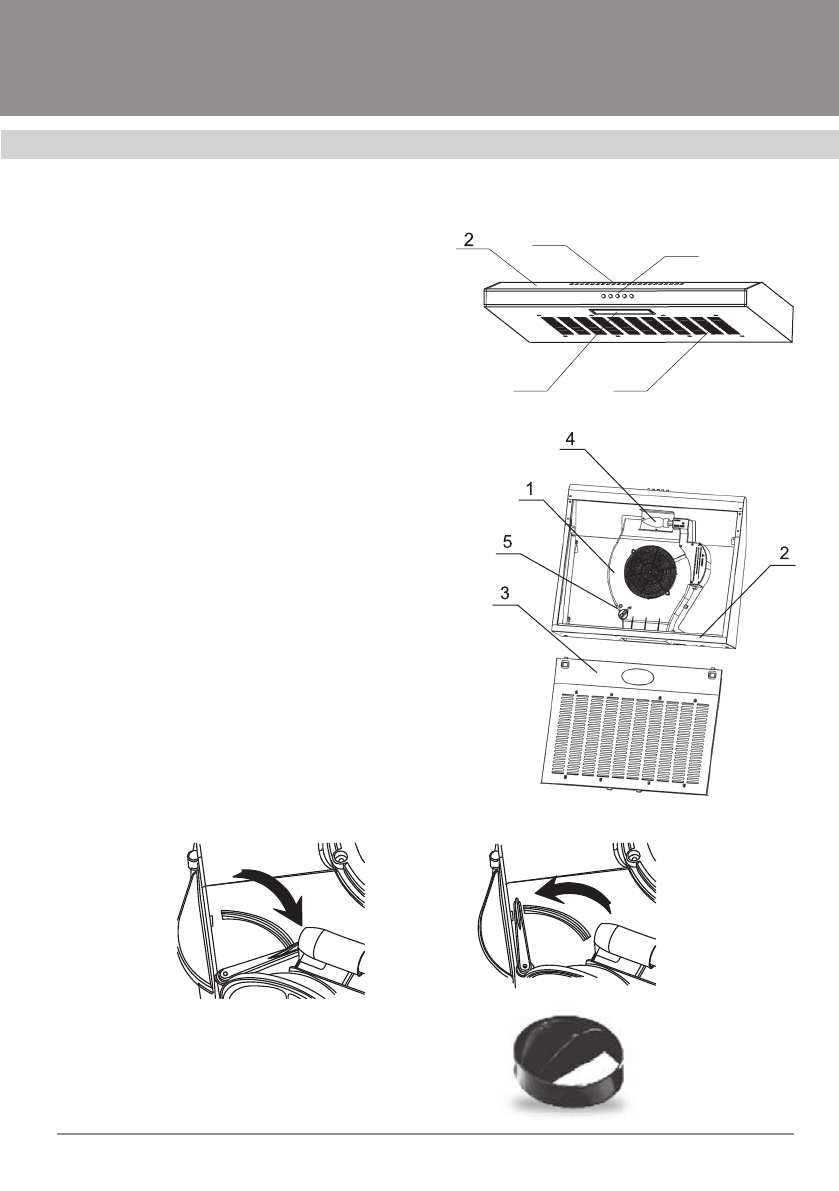

ОПИСАНИЕ ВЫТЯЖКИ

Наружная  часть  вытяжки  состоит  из

следующих составных частей (см. Рис. 1):
1.  Переключатель  режимов  работы  вы-

тяжки.

2. Корпус вытяжки.
3. Нижняя откидная панель.
4. Защитное стекло лампы подсветки.
5.  Решетка  для  выхода  воздуха  при  ра-

боте  вытяжки  в  режиме  рециркуля-
ции  (см.  ниже  «Инструкция  по  поль-
зованию вытяжкой»).

Внутри  вытяжки  (после  снятия  алюми-

ниевых  жиро улавливающих  фильтров)
находятся (см. рис. 2):
1.  Короб  мотора  с  мотором  и  крыльчат-

кой в сборе и с монтажной колодкой.

2. Корпус вытяжки.
3. Откидная панель.
4. Лампа подсветки.
5. Переключатель режимов работы.

Заслонка  для  изменения  режимов

работы вытяжки (см. рис. 3): отвода воз-
духа в вентиляционную шахту (a) или ре-
циркуляции (b).

Рис. 1

Рис. 2

Рис. 3b

Рис. 3a

5

1

3

4

В поставляемые части входят:
1. Комплект крепежа вытяжки к стене

и к подвесному шкафчику.

2. Переходной фланец (см. рис. 4).

Рис. 4
